1.2 Оценка рэо (радиоэлектронной обстановки) в районе ликвидации чрезвычайной ситуации
Дальность радиоэлектронной передачи зависит от многих факторов, в том числе от мощности радиопередающих устройств радиоэлектронных сигналов и средств радиоэлектронной передачи, характеристик их антенных систем, чувствительности приемных устройств, условий распространения электромагнитных волн, видов излучения и способов обработки сигнала, длины рабочей волны, способов помехозащиты. Кроме того, на дальность радиоэлектронной передачи оказывают влияние интенсивность помех от местных предметов, земной (водной) поверхности и внеземных источников, характер излучения и рассеяния электромагнитных волн целями, наблюдаемыми радиоэлектронными сигналами. Учесть все перечисленные факторы чрезвычайно трудно. В связи с этим дальность подавления радиоэлектронных сигналов и необходимая мощность средств радиоэлектронной передачи оцениваются математически по усредненным параметрам и уточняются в процессе натурных испытаний и смешанного моделирования.
Радиоэлектронные сигналы могут подавляться средствами радиоэлектронной передачи только в том случае, когда отношение мощности помехи, попадающей в полосу пропускания радиоприемника, к мощности сигнала превышает некоторое минимально необходимое значение, характерное для данного вида помехи и сигнала.
Минимально необходимое отношение мощностей маскирующей помехи Рп и сигнала Рс на входе подавляемого приемника в пределах полосы пропускания его линейной части, при котором достигается требуемая степень подавления радиоэлектронной связи, называют коэффициентом подавления по мощности
На практике иногда применяют понятие «коэффициент подавления по напряжению»
Помеха считается
эффективной, если отношение ее мощности
к мощности полезного на входе приемного
устройства
больше коэффициента подавления
.
Значение
зависит от
вида помехи и сигнала, а также от
характеристик приемника подавляемого
радиоэлектронного сигнала. Чем меньше
,
тем при
прочих равных условиях легче подавить
радиоэлектронный сигнал помехой.
Пространство, в пределах которого
,
называется
зоной подавления радиоэлектронного
сигнала, а при
− зоной
неподавления. Граница этих зон проходит
на уровне, когда
. Зоной
подавления считают область пространства,
в пределах которой радиоэлектронная
связь подавлена с заданной эффективностью.
Если известен
,
то можно
определить зону подавления, в пределах
которой создаются эффективные помехи
данному радиоэлектронному сигналу. Для
этого надо установить зависимость К
от параметров
и взаимного пространственного положения
станции помех и подавляемого
радиоэлектронного сигнала.

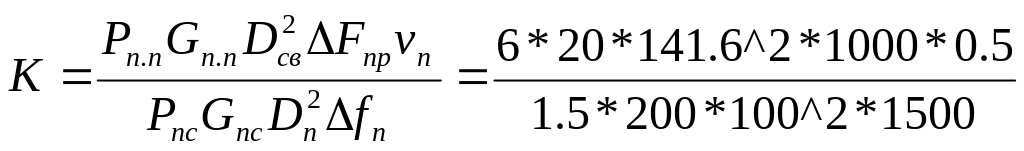

Определим значение
на входе
радиоприемного устройства, находящегося
в п. Заостровье при воздействии помех
на линию радиосвязи.
=141,6
км.
Подставив в данное выражение формулы для Рпвх и Рсвх и сделав некоторые преобразования получим:
=
0,26
Определим значение на входе радиоприемного устройства, находящегося на Виштынце при воздействии помех на линию радиосвязи (аналогично, как и для первого случая. =280 км ).
К=1,05.

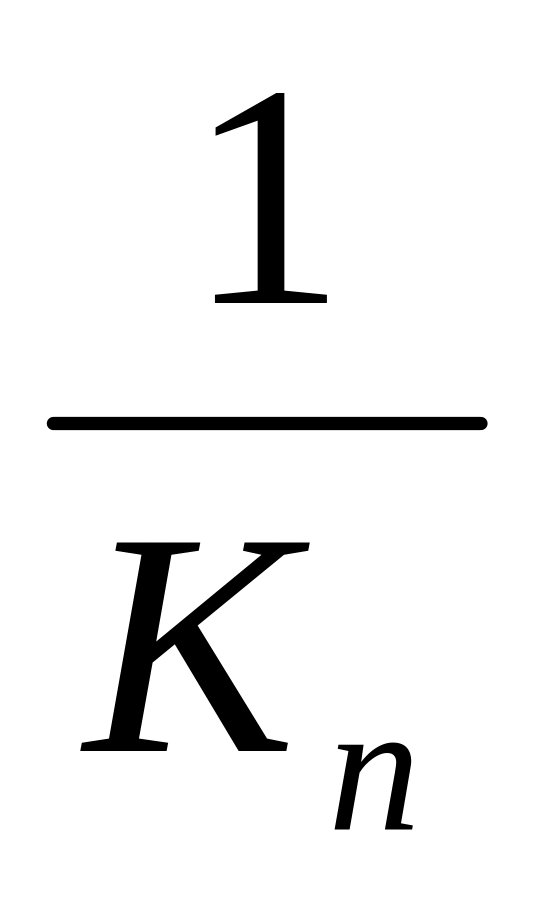

Найдем величины, обратные К, чтобы сравнить полученные нами значения с нормальным соотношением уровней сигнала и помехи.
В первом случае получаем величину, равную 3,84; во втором – 0,95. Это меньше, чем нормальное соотношение (2-2,5 и 6-9 для буквопечатающего и радиотелефонного вида канала соответственно).
Из полученных данных можно сделать вывод о том, что радиоэлектронные средства связи будут находиться в зоне подавления, то есть будут подавляться средствами РЭП.
Для успешной организации связи можно:
использовать антенны с высокой направленностью и низким уровнем боковых лепестков диаграмм направленности, обеспечивающих улучшение отношения мощностей сигнал/помеха на входе радиоприемных устройств;
использовать методы пространственной, амплитудной, поляризационной и частотно-временной селекции полезных сигналов;
применить адаптивные средства радиосвязи, обеспечивающие автоматическое вхождение в связь и ее поддержание в условиях воздействия радиопомех;
и др.
Также можно увеличить мощность передатчика радиосигнала Рn.с.. В первом случае увеличиваем в 3 раза, т.е. она будет равна 4,5 кВт, следовательно К = 0,089. Величина обратная К (Ес/Еп) будет равна 11,22. Во втором случае увеличиваем Рn.с в 7 раз, т.е. она будет равна 10,5 кВт, следовательно К=0,15. Величина обратная К (Ес/Еп) будет равна 10,5. Из этого делаем вывод, что радиосигнал не будет подавляться помехами.

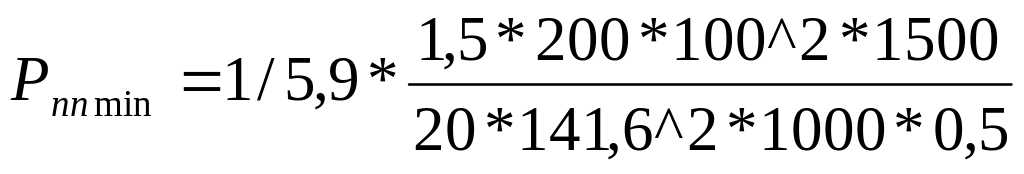

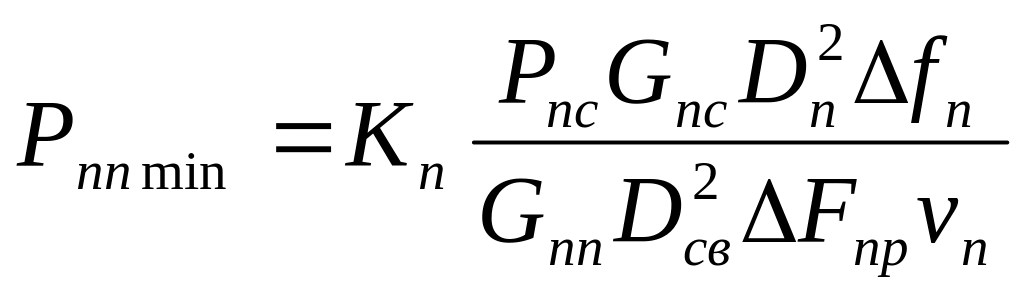

Выбрав коэффициенты подавления Кп для определённых видов связи можно найти минимально необходимую для подавления РЭС мощность передатчика помех:
Для РТФ связи
=
6
– 9. Тогда:
=
3,8 кВт

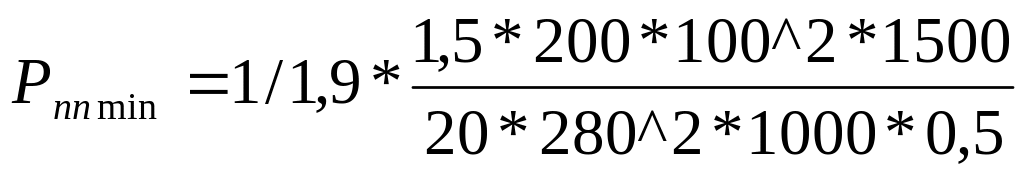

Для БПЧ связи = 2 – 2,5. Тогда:
=
3 кВт

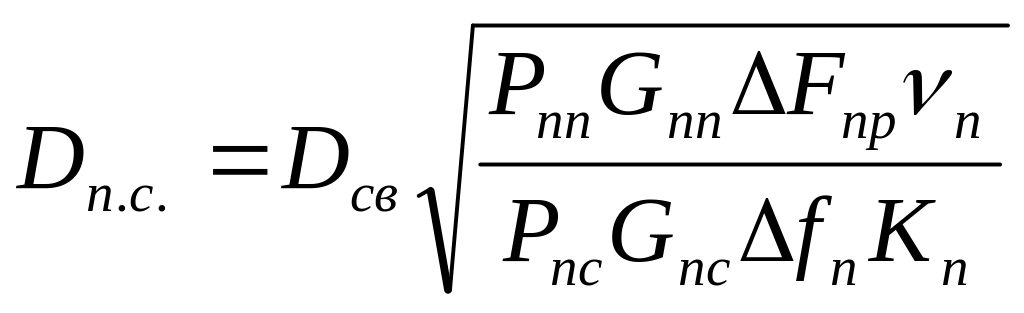

Рассчитаем дальность подавления линий радиосвязи по формуле:
.

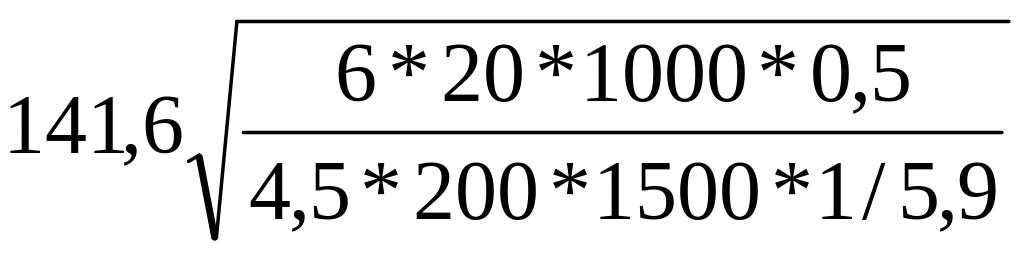

1) от м. Высокий до п. Заостровье:
Dп.с.1
=
= 72,48 км
Dп.с.2
=
=
41,15 км
телеграфная связь, 2- телефонная связь
б) от Балтийской косы до оз. Выштынец:
Dп.с.1
=
=
93,87 км
Dп.с.2
=
=53,27
км
1-телеграфная связь, 2- телефонная связь
Если подкоренное
выражение формулы обозначить через
,
то для телеграфного вида радиосвязи
=0,112
для телефонного
=0,036.
В данном случае
<1,
энергетический потенциал станции помех
меньше, чем потенциал радиопередатчика
линии связи, зона подавления радиосвязи
представляет
собой окружность радиусом
Rп =DAB β/(1−β2).
Станция помех находится на расстоянии 280 км от места развертывания узла связи.
Для телеграфных линий связи Rн.п.=280*0,112/(1-0,112^2)= 31,8км.
Для телефонных линий связи Rн.п.=280*0,036/(1-0,036^2)=10км.
На основании полученных данных можно сделать вывод, что линии связи находятся вне зоны подавления.
