Функціональна схема атск-у

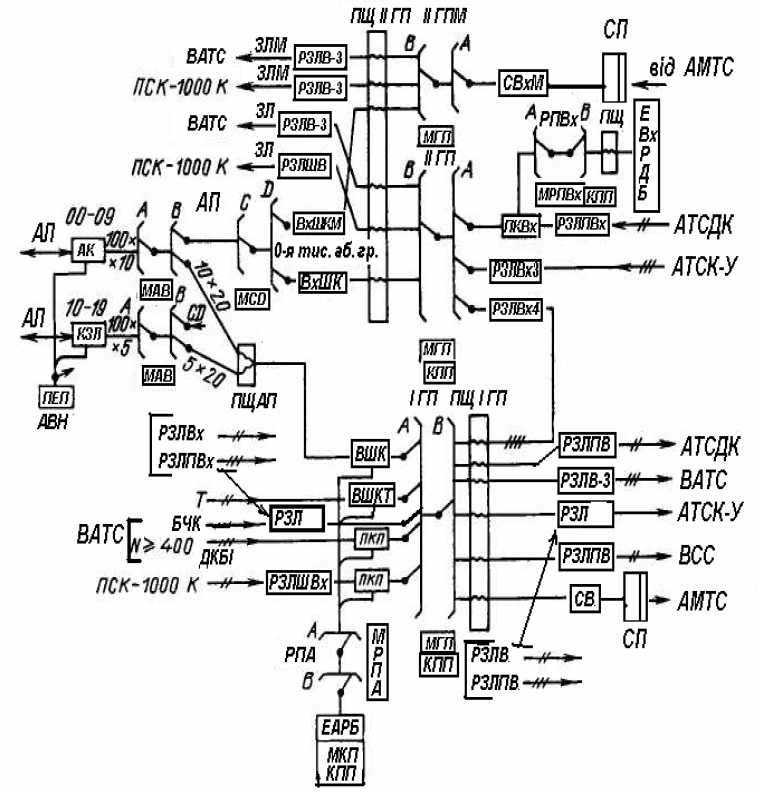

Рис. Д-3.1. Функціональна схема АТСК-У.

ДОДАТОК 4

Комутаційні блоки на ступені групового пошука атск – у

На ступенях ГП здійснюється режим групового шукання. Маркер блоку ГП перш за все вибирає потрібний напрям відповідно до отриманою з регістра адресної інформації у вигляді однієї або декількох цифр. Потім МГП по обхідних шляхах виконує обумовлене вільне шукання, вибираючи вільну витікаючу лінію у вибраному раніше напрямі, доступну входу блоку через вільну, що викликав, ПЛ. Після закінчення шукання МГП включає електромагніти БКЗ в ланках блоку і звільняється. Час заняття маркера блоку ГП приблизно 0,6 с.

На ступенях групового шукання в координатних АТС застосовуються двокаскадні КБ типу ВПВП — однозв'язні з розширенням на ланці А або двохзв'язні без розширення. Різні блоки ГП відрізняються числом входить N, проміжних Vba і витікаючих ліній М, зв'язністю f_AB, коефіцієнтом розширення на ланці _А  = V_AB/N і провідністю.

До основних комутаційних параметрів блоків ГП відносяться число напрямів Н і доступність у напрямі D. Важливою перевагою ступеня ГП в координатних АТС є електричний розподіл поля блоку на напрями. Це забезпечується замонтированною програмою маркера і дозволяє підвищувати доступність для всіх або декількох напрямів за рахунок зменшення загального числа напрямів. Таким чином гнучко використовується ємність поля ГП і забезпечується підвищена доступність для крупних пучків довгих сполучних ліній.

У АТСК‑ У на ступенях групового шукання використовуються наступні типи КБ ГП:

ГП‑ 3 80120400, І  ГП, ІІ  ГП;

ГП‑ 6 6080400, для напряму к/от ВВхС, ВВихС;

ГПК 4040200, для напряму к/от АМТС ;

ГП‑ СПУ 2040200, для сільський приміських АТС;

ГП‑ спец 2020200.;

Принцип побудови і роботи цих КБ однаковий. В комутаційному блоці передбачається повне використовування ємність вертикалей в кожній ланці.

На основних ступенях ГП районних станцій системи АТСК-У вживаний трипроводовий комутаційний блок ГП-3. В блоці використовується двокаскадна однозв'язна схема типу ВПВП 80X120X400. Максимальне число напрямів Нмах=20, а максимальна доступність в напрямі може бути рівний Dmax=20, 40, або 60. Функціональна схема цього комутаційного блоку приведена на рис. 5,а [6], де вказано число ліній, зв'язність і кількість БКЗ в ланках. Число вертикалей в ланці А рівно кількості вхідних ліній, і тому в каскаді А необхідно встановити чотири БКЗ 20X20x3. В каскаді В число вертикалей відповідає кількості проміжних ліній, і для цьомого каскаду необхідно шість БКЗ 20203. Коефіцієнт розширення на ланці А блоку ГП-3 _А=V_AB /N =120/80=1,5. Визначимо структурні параметри даного блоку ГП‑ 3 раніше були визначені:

Параметр	Каскади
	А	В
Число комутаторів	КА=6	КВ=20
Число входів	nA=13,3.	nB=6
Число виходів	mA=20	mВ=20

В АТСК‑ У може бути одна або два ступені ГП. Нумерація 5-ти або 6-ти значна. Ємність РАТС не більше 10 000 номерів.

Якщо нумерація 5-ти значна: КТСДО, і оскільки К0 і 8, то на районований мережі може бути до 8 РАТС по 10000 номерів, або N_СЕТИ=80  000 номерів.

Якщо нумерація 6-ти значна: К1К2ТСДО, і оскільки К10 і 8 (вузли вхідного зв'язку), а К2 =0. 9 для всіх РАТС, то в мережі може бути до 8 ВВхС і по 10 РАТС ємністю по 10000 номерів.

Якщо нумерація 7‑ і значна: К1К2К3ТСДО, і оскільки К10 і 8 (вузли вхідного зв'язку), то:

N_СЕТИ=8  000  000;

8 ВВихС;

10 ВВхС в кожному ВВихС;

10 РАТС в кожному ВВхС.

Всього в мережі з семизначною нумерацією буде 81010  =  800 РАТС, а сумарна ємність мережі N_СЕТИ=8  000  000 номерів.

Залежно від нумерації на мережі максимальне число РАТС може бути:

5-ти значна           8 РАТС     Н=20     D=20;

6-ти значна       80 РАТС ;

7‑ і значна   800 РАТС ;

Для вибору РАТС використовуються ступені ГП. В станціях великої ємності для ефективного обслуговування навантаження, що поступає, використовуються декілька типів ГП, згаданих вище, згрупованих в загальний ступінь.

Групування РАТС, тобто побудова загального ступеня ГП може бути:

  РАТС з одним ступенем ГП;

  РАТС з двома ступенями ГП.
