14.. Устройство, работа и регулировки гвк-6,0

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Агрегатируются тракторами класса тяги 0,6 - 1,4 т. Прицепные. Производительность до 6 га/час. Ширина захвата 6 м. Рабочая скорость, до 12 км/час. Транспортная скорость до 20 км/час. Масса - 800 кг.

НАЗНАЧЕНИЕ

Грабли предназначены для сгребания сена в валок, ворошения рассыпного сена, ворошения валков и сдваивания валков.

УСТРОЙСТВО

Грабли состоят из двух секций, закреплённых на раме, причём работать можно и отдельными секциями например при ворошении валков. На раме установлено два рабочих колеса для ворошения сена по осевой линии, то есть там где не проходят колеса секций. Соединяются грабли с трактором прицепным устройством.

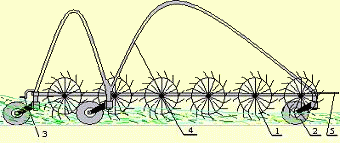

Устройство секции:

1. Рабочие колеса

2. Опорные колеса

3. Регулятор высоты хода рабочих колес

4. Рама секции

5. Прицепное устройство

ПРИНЦИП РАБОТЫ

При движении граблей рабочие колёса вращаются за счёт сцепления пальцев рабочих колёс с сеном. Пальцы захватывают сено в нижней части и за счёт наклона пальцев отпускают в средней части. Так как колёса идут под углом к направлению движения масса сдвигается вбок и далее на другое колесо. Процесс повторяется, пройдя все рабочие колёса, сено ложится в рыхлый валок, хорошо продуваемый ветром, в результате сено быстрее высыхает.

РЕГУЛИРОВКИ

1.Высота хода рабочих колёс - вращением регулировочного рычага (3).

Если часть сена не подбирается - колёса опустить.

Если пальцы захватывают почву - колёса приподнять.

2. Перевод в транспортное положение - рабочие колёса поднять рычагом (3).

15.. Технологический процесс и регулировки пр-ф-750а.

При движении агрегата над валком пружинные пальцы подборщика подхватывают массу и подают её в прессовальную камеру, в которой посредством вальцов и прессующего механизма масса приводится во вращение. По мере поступления массы происходит её уплотнение, в результате которого периферийные слои получаются плотнее, чем сердцевина. При дальнейшем поступлении массы её плотность в камере возрастает, сигнал передаётся через верхний валец на устройство сигнализации, которое включается при достижении заданной плотности.

При подаче массы в прессовальную камеру верхний валец препятствует забиванию приёмочного окна. После включения сигнализации тракторист приводит в действие обматывающий аппарат. Обмотка рулона шпагатом производится при остановленном агрегате.

регулировка агрегата:

-отрегулировать предохранительную муфту привода, подборщика и привода механизма прессования, не допускать сжатия пружин до соприкосновения витков;

-установить с помощью ограничителя расстояние от концов пружинных зубьев подборщика до поверхности ровной площади, при горизонтальном положении сницы оно должно быть 10...20 мм, перемещая ограничитель, расстояние при необходимости можно увеличить;

-в зависимости от прессуемой массы отрегулировать сигнализатор плотности путём сжатия пружины;

-отрегулировать шаг обмотки рулона, который зависит от диаметра шкива, при наибольшем диаметре шаг обмотки минимальный, при наименьшем - максимальный;

-установить крайнее положение обмотки шпагата на рулоне путём перестановки ограничителей;

-отрегулировать механизм привода стояночного тормоза;
