Структура потока в магистрали.

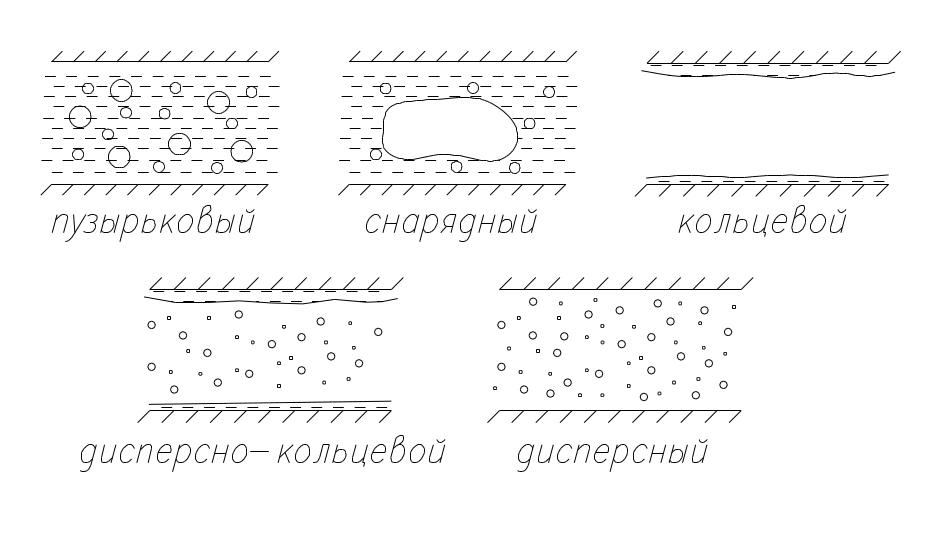

9.3.1 Режимы течения парожидкостного потока при пузырьковом и переходном режимах пузырькового кипения.
9.4 Особенности захолаживания двигательных магистралей разгонных блоков
При захолаживании длинных магистралей, возможна реализация всех режимов течения в канале. Режимы течения парожидкостного потока в канале оказывают существенное влияние на интенсивность теплообмена.
9.5 Интенсификация процессов захолаживания магистрали
Использование низкотеплопроводных покрытий
Нанесение на поверхность теплообмена низкотеплопроводных покрытий приводит к возникновению кризиса пленочного кипения при больших температурных напорах. Охлаждение происходит в основном при переходном кипении. В этом случае, теплоотдача увеличивается, за счет снижения вклада пленочного кипения и увеличение вклада переходного и пузырькового кипения. Общее время захолаживания уменьшается.
На межфазной поверхности существуют колебания: капиллярные волны.
Капиллярная
постоянная характеризует масштаб
возмущения на межфазной поверхности.
Холодная жидкость окружает пар, в результате чего происходит конденсация. Пучность перемещается к поверхности стенки (Tw>Tcr2) и происходит испарение, в зоне пучности возникает избыток давления, реактивная сила отталкивает жидкость от поверхности стенки.
При взаимодействии поверхности с пучностью возникает источник стока тепла, что приводит к локальному переохлаждению поверхности, ее смачиванию и повышению теплоотдачи. Эти процессы обеспечивают более быстрое охлаждение поверхности.
Материалы, использующиеся для низкотеплопроводных покрытий:
фторопласт-4 (но он малоэффективен, возможно отслоение);
халькогенидные покрытия;
композиционные материалы на основе полиимидных пленок.
Струйные системы захолаживания
Скорость охлаждения в зоне пятна контакта возрастает от 5 до 20 раз, Tcr2 смещается в зону высоких температур. Струйная система наиболее эффективна, так как массовый расход компонента снижается до 100 раз; увеличивается скорость захолаживания.
Использование турбулизаторов потока
Применение винтовых вставок и других методов закрутки потока приводит к улучшению поступления жидкости к поверхности нагрева и, следовательно, к увеличению критической плотности теплового потока. При достаточно хорошей закрутке потока кризис пузырькового течения определяется термодинамическими, а не гидродинамическими причинами. Благодаря этому можно на порядок увеличить критическую плотность теплового потока. Применение спиральных вставок при пленочном кипении интенсифицирует теплоотдачу в 3 – 3,5 раза.
Шнековые системы
Под действием центробежных сил жидкость интенсивнее поступает к периферии.
Недостатки: происходит закрутка всего потока, что вызывает большие потери давления и снижение запаса потенциальной энергии потока.
Применение накаток
За счет имеющихся выступов происходит разрушение пограничного слоя в пристенной зоне. Увеличивается скорость испарения, следовательно, возрастает теплоотдача.
Недостатки: данный метод очень нетехнологичен.
Глубина накатки
