5.2.1. Модели работы ftp.

FTP довольно необычная процедура, так как поддерживает две логические связи между ЭВМ (Рис.1). Одна связь служит для удаленного доступа и использует протокол Telnet. Другая связь предназначена для обмена данными. Сервер производит операцию passive open для порта 21 и ждет соединения с клиентом. Клиент осуществляет операцию active open для порта 21. Канал остается активным до завершения процедуры FTP. TOS (тип IP-сервиса) соответствует минимуму задержки, так как этот канал используется для ручного ввода команд. Канал для передачи данных (TCP) формируется каждый раз для пересылки файлов. Канал открывается перед началом пересылки и закрывается по коду end_of_file (конец файла). IP-тип сервиса (TOS) в этом случае ориентирован на максимальную пропускную способность.

Конечный пользователь взаимодействует с протокольным интерпретатором, в задачи которого входит управление обменом информацией между пользователем и файловой системой, как местной, так и удаленной. Схема взаимодействия различных частей Internet при работе FTP изображена на рис. 5.1.

Сначала по запросу клиента формируется канал управления, который в дальнейшем используется для передачи команд от клиента и откликов от сервера. Информационный канал формируется сервером по команде клиента, он не должен существовать постоянно на протяжении всей FTP-сессии и может формироваться и ликвидироваться по мере необходимости. Канал управления может быть закрыт только после завершения информационного обмена. Для канала управления используется протокол Telnet. После того как управляющий канал сформирован, клиент может посылать по нему команды. Сервер воспринимает, интерпретирует эти команды и передает отклики.

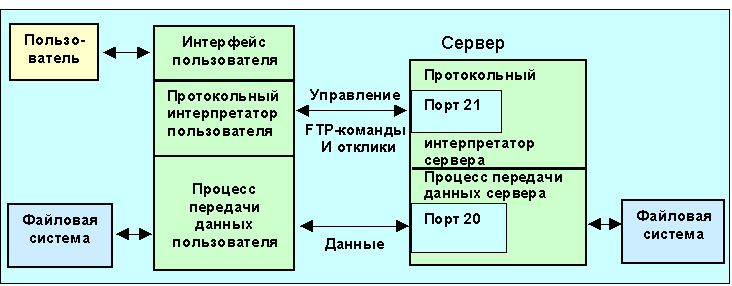

Рис.5.1. Схема работы протокола ftp.

Возможна и другая схема взаимодействия, когда по инициативе клиента осуществляется файловый обмен между двумя ЭВМ, ни одна из которых не является машиной клиента (см. рис.5.2).

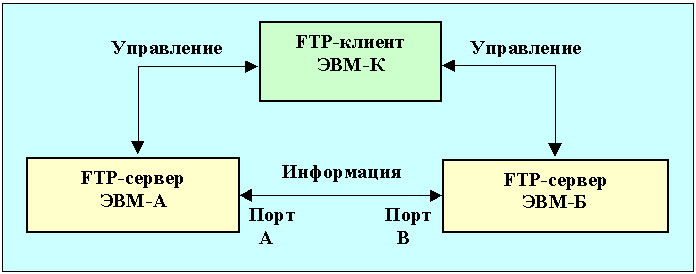

Рис. 5.2. Организация информационного обмена между двумя удаленными машинами

На фазе задания режима обмена предоставляются следующие возможности:

• Команда Block сохраняет структуру логических записей файла.

• Команда Stream устанавливает режим, при котором не производится пересылки контрольной информации для блоков. Это наиболее быстрый режим обмена, он работает по умолчанию.

• Команда TYPE может задать режимы обмена IMAGE, ASCII или EBCDIC. Из них ASCII - используется по умолчанию. Режим EBCDIC применяется для обменов между ЭВМ, работающими с набором символов EBCDIC. Режим IMAGE предполагает обмен 8-битными байтами, используется для передачи двоичной (а не текстовой) информации. Более подробный список команд помещен ниже. Структурно информация может передаваться в виде файлов (структура по умолчанию), в виде последовательности записей (применимо для текстовых файлов ASCII или EBCDIC) или постранично (последняя структура не относится к числу рекомендуемых).

Команды FTP определяют параметры канала передачи данных и самого процесса передачи. Они также определяют и характер работы с удаленной и локальной файловыми системами.

Сессия управления инициализирует канал передачи данных. При организации канала передачи данных последовательность действий другая, отличная от организации канала управления. В этом случае сервер инициирует обмен данными в соответствии с согласованными в сессии управления параметрами.

Канал данных устанавливается для того же хоста, что и канал управления, через который ведется настройка канала данных. Канал данных может быть использован как для приема, так и для передачи данных. Алгоритм работы протокола FTP состоит в следующем:

Сервер FTP использует в качестве управляющего соединение на TCP порт 21, который всегда находится в состоянии ожидания соединения со стороны пользователя FTP.

После того как устанавливается управляющее соединение модуля 'Интерпретатор протокола пользователя' с модулем сервера - 'Интерпретатор протокола сервера', пользователь (клиент) может отправлять на сервер команды. FTP-команды определяют параметры соединения передачи данных: роль участников соединения (активный или пассивный), порт соединения (как для модуля 'Программа передачи данных пользователя', так и для модуля 'Программа передачи данных сервера'), тип передачи, тип передаваемых данных, структуру данных и управляющие директивы, обозначающие действия, которые пользователь хочет совершить (например, сохранить, считать, добавить или удалить данные или файл и другие).

После того как согласованы все параметры канала передачи данных, один из участников соединения, который является пассивным (например, 'Программа передачи данных пользователя'), становится в режим ожидания открытия соединения на заданный для передачи данных порт. После этого активный модуль (например, 'Программа передачи данных сервера') открывает соединение и начинает передачу данных.

После окончания передачи данных, соединение между 'Программой передачи данных сервера' и 'Программой передачи данных пользователя' закрывается, но управляющее соединение 'Интерпретатора протокола сервера' и 'Интерпретатора протокола пользователя' остается открытым. Пользователь, не закрывая сессии FTP, может еще раз открыть канал передачи данных.

Возможна ситуация, когда данные могут передаваться на третью машину. В этом случае пользователь организует канал управления с двумя серверами и прямой канал данных между ними. Команды управления идут через пользователя, а данные - напрямую между серверами. Канал управления должен быть открыт при передаче данных между машинами. Иначе, в случае его закрытия передача данных прекращается. Соединение с двумя серверами показано на рис. 5.2. Более подробно алгоритм управления для этого случая описан ниже.
