2.1.2. Радиальная схема
Радиальная схема - это такая, когда питание одного достаточно мощного потребителя или группы потребителей осуществляется от ТП или вводного устройства по отдельной питающей линии.
Радиальные схемы выполняются одноступенчатыми, когда питание осуществляется непосредственно от ТП и РП3 (рис.8) и двухступенчатыми, когда питание осуществляется от промежуточного РП (РП2).

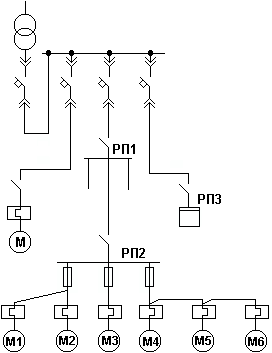

Рис.8. Радиальная схема распределения электроэнергии
Радиальные схемы применяют для питания сосредоточенных нагрузок большой мощности, при неравномерном размещении приемников в цехе или на отдельных его участках, а также при питании приемников во взрывоопасных, пожароопасных и пыльных помещениях, где невозможно применение магистральных схем. Они выполняются кабелями или проводами, прокладываемыми открыть, в трубах, в специальных каналах.К достоинствам радиальных схем относятся их высокая надежность и удобство автоматизации, поэтому они рекомендуются для питания потребителей I категории.
К недостаткам этих схем относятся: значительный расход проводникового материала, ограниченная гибкость сети при перемещениях технологического оборудования, необходимость в дополнительных площадях для размещения силовых РП.
Распределительные сети. Питание отдельных потребителей в цехе осуществляется от распределительных шинопроводов, распределительных щитов и пунктов. Выбор схемы распределения зависит от условий среды в цехе, от размещения и габаритов технологического оборудования, от особенностей подъемно-транспортных работ в цехе. При номинальном характере среды в цехе и расположении оборудования рядами для распределения электроэнергии используют комплектные шинопроводы типа ШРА, выпускаемые на номинальные токи 250, 400, 630 А. С целью рационального использования шинопроводов количество подключенных потребителей должно быть не менее двух на каждые шесть метров ШРА.
Радиальные схемы распределения сетей с силовыми пунктами, на которых установлены аппараты защиты ответвлений, следует применять в местах, где применению ШРА препятствуют наличие кранов, условия среды, условия территориального распределения электроприемников и другие условия. При этом распределительные устройства должны располагаться как можно ближе к электроприемникам.
2.1.3. Смешанные схемы
Наибольшее распространение имеют смешанные (комбинированные) схемы, сочетающие в себе элементы радиальных и магистральных схем и пригодные для любой категории электроснабжения. Такие схемы применяются в прокатных и мартеновских цехах металлургической промышленности, в котельных и механосборочных цехах и т.п. В смешанных схемах от главных питающих магистралей и их ответвлений электроприемники питаются через распределительные шкафы РШ или шинопроводы ШРА в зависимости от расположения оборудования в цехе. На участках с малой нагрузкой. где прокладка распределительных шинопроводов нецелесообразна. устанавливаются распределительные шкафы, присоединяемые к ближайшим шинопроводам.
