32. Укажите методы и средства регулирования напряжения сети.

Рег-ие U – комплекс мероприятий с прим-ем техн-их средств по ограничению отклонения U у ПЭЭ в допустимых пределах.

Способы рег-ия U: 1.Регулирование U в питающей сети путём изменения I возбуждения генераторов изменением сх. эл. сети.

2.Изменением продольной и поперечной составл-ей падения U за счёт регулирования перетоков Q в питающих и распределительных ЛЭП эл. сети с помощью устройств компенсации.

3.Изменение добавочного U вкл-ем послед-но регул-ых тр-ов или измен-е коэф. трансф-ии тр-ов.

Изм-ие добавочного U вкл-ем послед-но регул-ых тр-ов в следствии большой цены прим. в основном на п/с энергосист. Централизованное рег-ие U – изм-ие U на шинах ИП. Тр-ры с рег-ем U под нагр. (РПН) имеют довольно большой диапазон рег-ия ±10÷ ±16%, кол-во ступеней рег-ия зависит от U одной ступени которая может иметь зн-ия 0,25÷2,5%. Рег-ие м/б ручное, авт-ое. Тр-ры с рег-ем U без нагр. имеют диапазон рег-ия ±5(±10)%. Тр-ры с РПН дороже и прим. в сетях ≥35кВ, а в 6-10кВ требуют техникоэкон-го обоснов-я. Рег-ие U на зажимах всех ПЭЭ целесообразно если они однородны, иначе проводят анализ графиков нагр. и обьединяют ПЭЭ в группы которые по отдельности подкл-ся к РПН. Если ПЭЭ нельзя сгруппировать то рег-ие U произв-ся по закону определ-му преоблад-ей нагр. Для местного (индивидуального) рег-ия U, прим-го для удалённых и имеющих различные графики нагр. ПЭЭ, исп-ют управл-е ист-ки Q и устр-ва создающие добавку U (линейные регуляторы).

Средства регулирования напряжения в сети:

1. регулирование коэф трансф главного трансформатора под нагрузкой

2. регулирование коэф трансформации трансформаторов 10/0,4 кВ.

3. регулируемые источники реактивной мощности БК (батареи конденсаторов) и синхронные двигатели 0,38 кВ.

33. Что такое колебание частоты и их влияние на работу эп.

Откл-ия частоты: Статическая хар-ка узла нагр-ки:

При ↓ f от f_ном до f₁ акт-ая мощн. ↓ до Р₁, а реакт-ая ↑ до Q₁. В результате того, что ↑ потребление реакт. мощн. болше, чем ↓активная. При этом полная мощн.↑ => ↑ ток и ↑ потери акт мощн., что приводит к дополнительному росту нагр. и требует ещё большей выработки энергосист.

Уменьшение f на 1% приводит к ↑ акт. потерь на 2%.

Ущерб представляется в виде двух составляющих: 1.Эл-ромагнитная – представляется изменением эл-их показателей, ↑ потерь и потребления P и Q. 2.Технологическая – опред-ся недовыпуском продукции и стоимостью дополнительного времени раб. пред-ия для выполнения заданого обьёма.

34. Режимы нейтрали эл. Сетей: изолир, компенсир, эффект-заземл и глухозаземлённая

Изолированная нейтраль-нейтраль тр-ра или генер, не присоединная к заземляющему устройству непосредственно или присоединённая к нему через приборы измерения, сигнализации, защиты и др, имеющие большое сопротивление. (сети 3-35 кВ).

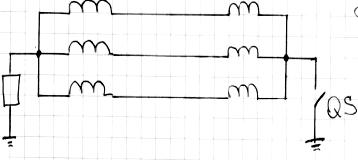

Рис.3-х фазная сеть с изолир. нейтралью.

В сетях с изолированной нейтралью токи при 1-фазном замыкании на землю протекают через распределительные ёмкости фаз, которые для упрощения анализа можно заменить ёмкостями.

При этом напряжение неповреждённых фаз относительно земли возрастает в √3 раз и становится равным линейному. Значение ёмкостных токов также увеличивается в √3 раз. Ток в фазе А равен 0 т.к. ёмкость закорочена. В итоге при 1-фазн КЗ в сетях с изолированной нейтралью треугольник напряжения не искажается и потребители на линейном напряжении могут нормально работать - основной достоинство.

Т.к. напряжение увеличивается в √3 раз, то изоляция рассчитывается на линейное напряжение, может также возникнуть дуга с перенапряжением до 3,5 раз. Сеть с изолированной нейтралью может применяться и в сетях до 1кВ в случае необходимости надёжной эл-безопасности, в каждой фазе ставится пробивной предохранитель или дугогасящая катушка.

Эффективно-заземлённая нейтраль(сети 110кВ и выше).

При 1-фазном КЗ напряжение на неповреждённых фазах относительно земли около 0,8 междуфазного напряжения в нормальном режиме.

Недостатки:

1. При замыкании одной фазы образуется КЗ контур через землю и нейтраль к которому приложена ЭДС фазы и протекают большие токи (отключается релейной защитой);

2. Значит удорожание выполнения контура заземления;

3. Значит при токе однофазного КЗ, имеет место частичное разземление нейтрали.

Глухо-заземлённая нейтраль (сети до 1кВ)- нейтраль, непосредственно присоединяется к заземляющему устройству или через малое сопротивление. Используется в сетях до 1кВ для одновременного питания 1и3-х фазных ЭП. Для фиксации фазного напряжения применяют 0-проводник, связанный с нейтралью. Он выполняет функцию зануления. При наличии зануления пробой изоляции вызовет 1-фазное КЗ и срабатывание защиты.

Компенсированная (резонансно-заземлённая) нейтраль(сети 3-35 кВ)- заземление нейтрали через дугогасящий реактор(для уменьшения тока замыкания на землю).В норм режиме ток через реактор=0, но при 1-фазн замыкании через него течёт индуктивный ток Iи. Индуктивный ток компенсирует ёмкостной (сдвиг 180⁰) и когда Iс = Iи(резонанс), то в месте замыкания тока нет. Суммарная мощность дугогасящего реактора:

Qдр =n·Iс·U; n-коэф. развития сети. Если Iс>50А, то ставят 2 реактора. Реакторы устанавливаются на узловых питающих подстанциях, связанных с компенсированной сетью не менее чем 3-мя линиями. В таких сетях допускается временная работа с отключенной нейтралью, но не более 6 часов. Особенно эффективны при кратковременных КЗ. При 1-фазном замыкании напряжение неповреждённых фаз увеличивается в √3 раз.
