Глибина зони хімічного забруднення

на відкритій місцевості, км (швидкість вітру 1 м/с)

Найменування СДОР	Кількість СДОР в ємностях, т
	5	10	25	50	75	100
1	2	3	4	5	6	7
При інверсії
Хлор, фосген	23	49	80	Більше 80
Аміак	3,5	4,5	6,5	9,5	12	15
Сірчистий ангідрид	4	4,5	7	10	12,5	17,5
При ізотермії
Хлор, фосген	4,6	7	11,5	16	19	21
Аміак	0,7	0,9	1,3	1,9	2,4	3
Сірчистий ангідрид	0,8	0,9	1,4	2	2,5	3,5
При конвекції
Хлор, фосген	1	1,4	1,96	2,4	2,85	3,15
Аміак	0,21	0,27	0,39	0,5	0,62	0,66
Сірчистий ангідрид	0,24	0,27	0,42	0,52	0,65	0,77

Таблиця. 3

Поправочні коефіцієнти для швидкості вітру понад 1м/с

Швидкість вітру, м/с		2 м/с	3 м/с	4 м/с
Поправочний коефіцієнт	При інверсії	0,6	0,45	0,38
	При ізотермії	0,71	0,55	0,5
	При конвекції	0,7	0,62	0,55

Таблиця. 4

Середня швидкість переносу хмари забрудненого повітря w, м/с

Швидкість	Інверсія		Ізотермія		Конвекція
вітру, м/с
1	2	2,2	1,5	2	1,5	1,8
2	4	4,5	3	4	3	3,5
3	6	7	4,5	6	4,5	5
4	-	-	6	8	-	-

Таблиця. 5

Значення деяких параметрів СДОР

Тип СДОР	Молекулярна маса, М, г/моль	Густина , т/ м3
Хлор	71	1,56
Фосген	99	1,42
Аміак	17	0,68
Сірчистий ангідрид	64	1,46

11

влітку (t°=+15°C, по графіку мал. 2 ):

Визначаємо чає уражаючої дії СДОР за формулою (3).

Взимку:

влітку:

Таблиця 1

Підсумкова таблиця

Розміри зони хімічного забруднення			хв	Час уражаючої дії СДОР годин		Час евакуації, хв.	Час укриття в сховищі, хв.
Г, км	Ш, км	, кв.км		Влітку	Взимку
9,2	0,276	1,27	33,3	0,35	1,0	10,2...15,2	8...10

ВИСНОВКИ

1. Визначено, що Г=13,8км>R=8км, це означає, що мікрорайон потрапляє в зону хімічного забруднення.

2. Доцільні способи захисту людей (використання протигазів, евакуація, укриття в сховищі) обираються з таких міркувань:

2.1. Використання наявних протигазів є обов'язковим.

2.2. Резерв часу на евакуацію. Визначаємо за формулою (7) час руху людей за межі зони хімічного забруднення:

Враховуючи, що за формулою (9) визначаємо можливість евакуації:

2.3. Резерв часу на укриття у сховищі. За формулою (10) визначаємо:

це означає, що люди встигнуть укритися у сховищі до приходу хмари забрудненого повітря.

2.4. Доцільним способом захисту людей є евакуація їх в безпечний район, де вони будуть перебувати в холодну пору щонайменше 60 хвилин, в теплу щонайменше 21 хвилину.

10

отруйної речовини на відкритому майданчику, тоді площа розливу визначається за умови, що СДОР накриє поверхню землі шаром 0,05 м:

(5)

де В - об'єм отруйної рідини, що вилилася при аварії, м³;

G - маса розлитої рідини, т;

- густина СДОР, т/ м³.

Значення параметрів СДОР наведені в таблиці 5. Величина тиску насиченої пари СДОР залежить від температури повітря і визначається з графіків (мал. 2).

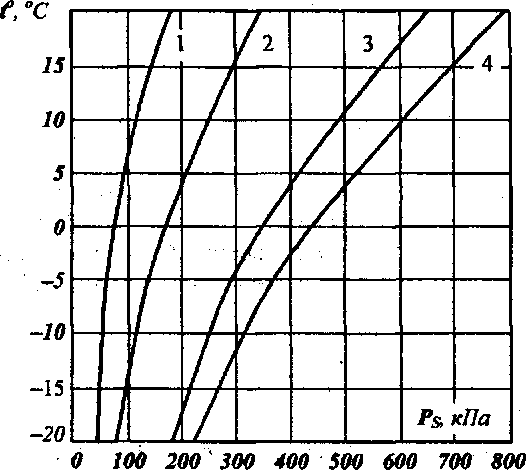

Мал. 2. Графіки залежності тиску насичених парів СДОР від температури:

1 - фосген; 2 - сірчистий ангідрид; З - хлор; 4 – аміак
