2.1.Панели.
1.Приспособление для сборки верхней панели.
Верхняя панель состоит из нескольких составляющих: обшивка, шпангоуты, стрингеры. Обшивка изготавливается из алюминия марки Д16АТ и соединена со стрингерами и шпангоутами с помощью клепки. Марка заклепок В65.
Верхняя панель представляет собой криволинейный узел, включающий в себя не только поперечный (шпангоуты) и продольный (стрингеры) силовой набор, но и обшивку. Обшивка служит аэродинамическим контуром ЛА и выполняется с повышенной точностью.
Рис 2.25. Сборочная единица.
37
Рис 2.26. Приспособление для сборки верхней панели
38
2. Приспособление для склейки носка крыла.
Для сборки носка крыла необходимо склеить кожух и вставку. Кожух выполнен из стеклопластика, вставка из вспененного полистирола. Для склейки требуется создать давление, чтобы прижать вставку к кожуху. При этом контур кожуха не должен быть искажен.
Максимальный габаритный размер 650 мм, но носок узкий, поэтому приспособление для него будет в настольном исполнении.
Внешний контур носка содержит аэродинамические обводы крыла, поэтому СП будет иметь обводообразующие элементы, сопрягаемые с носком.

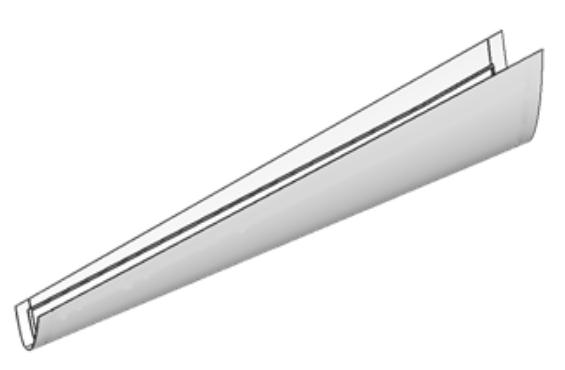

Рис 2.27. Сборочная единица.
39

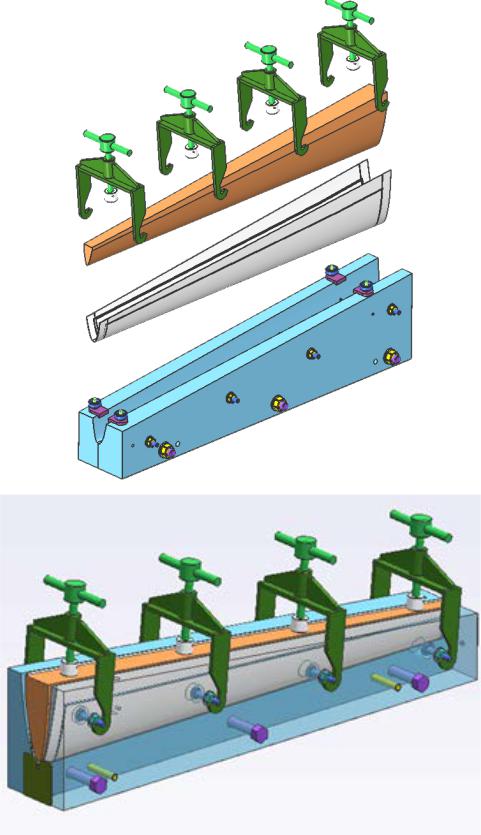

Рис 2.28. Приспособление для склейки носка крыла.
40
