Измеритель напряженности электростатического поля ст-01

Предназначен для измерения напряженности электростатического поля (ЭСП) при обеспечении контроля соблюдения требований СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы" и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях». Диапазон измерения напряженности электростатического поля 0,3-180 кВ/м; электростатического потенциала 0,1-15 кВ.

Основные элементы СТ-01: преобразователь напряженности электростатического поля, блок управления и индикации, сетевой блок питания.

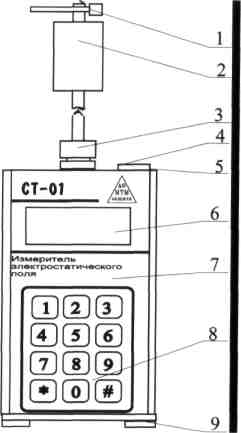

Р ис. 2. Внешний вид измерителя

1. – модулятор

2. – преобразователь напряженности ЭСП

3. – разъем с накидной гайкой;

4. – тумблер включения и выключения ПИТАНИЕ

5. – разъем для подключения сетевого блока питания

6. – жидкокристаллический индикатор

7. – лицевая панель блока управления и индикации

8. – гибкая пленочная клавиатура

9. – крышка отсека автономного источника питания.

Принцип действия: преобразование колебаний электростатического поля в колебания электрического напряжения.

Порядок работы:

ШАГ 1. Присоединить преобразователь напряженности электростатического поля к блоку управления и индикации с помощью разъема с накидной гайкой согласно с расположением ключа разъема.

ШАГ 2. Включить питание измерителя переключателем Питание, поставив его в положение «1». При этом на матричном жидкокристаллическом дисплее (мониторе) появится надпись, сопровождаемая кратковременными звуковыми сигналами:

St – 01 Ready 00:00:00

На нижней строке отображается текущее время работы прибора.

ШАГ 3. Проверить напряжение на аккумуляторной батарее (кнопка 4). При уменьшении напряжения питания до 6,5 В прекратить работу и подключить прибор к зарядному устройству.

ШАГ 4. Выбрать режим работы нажатием одной из кнопок 1 – 9 на лицевой панели (рисунок 2). Остановить работу режима повторным нажатием данной кнопки.

• Режим непрерывного измерения (кнопка 1) целесообразно использовать для общего обследования рабочих помещений: определения среднего уровня напряженности электростатического поля в помещении, поиска возможных источников излучения. После нажатия кнопки 1, появляется надпись

Mode 1 00:00:00 E(m) = 0.000 кВ/м E(t) = 0.000 кВ/м 1 - Monitoring

После вторичного нажатия кнопки 1 измерения прекращаются и на мониторе появляется надпись

Mode 1 00:00:50 E(m) = 0.574 кВ/м E(t) = 0.500 кВ/м 1 - Monitoring

где E(m) – наибольшее значение из зарегистрированных,

E(t) – последнее текущее значение.

• Режим измерения модуля напряженности электростатического поля (кнопка 2) целесообразно использовать для аттестации рабочих мест операторов ПЭВМ и других электротехнических устройств. Проводят три измерения, помещая плоскость вращения лепестка модулятора последовательно в трех взаимно перпендикулярных плоскостях. Данные измерений заносятся последовательно после нажатия кнопки 2.

Exz, Eуz, Exу проекции вектора напряженности электростатического поля соответственно на плоскости xz, уz, xу. По завершении последнего измерения автоматически вычисляются значения Е и результаты выводятся на монитор.

[ Е ] = 5.550 кВ/м Е (xy) = 5.200 кВ/м Е (xz) = 0.700 кВ/м E (yz) = 1.700 кВ/м

• Режим измерения поверхностного электростатического потенциала экрана дисплея (кнопка 5).

Для измерения поверхностного электростатического потенциала экрана видеодисплея применяется измерительная пластина, которая устанавливается на фиксированном расстоянии от экрана. Измерительная пластина состоит из проводящего диска D = 200 мм и кронштейна для крепления к преобразователю напряженности электростатического поля. Для фиксации пластины на расстоянии 0,1 м от поверхности экрана видеодисплея на диске установлены три стойки-изоляторы. Крепление кронштейна, диска, стоек-изоляторов и провода заземления проводится с помощью барашков с резьбой.

ШАГ 5. Собрать измерительную пластину и закрепить ее на преобразователе СТ-01. Преобразователь и стойки-изоляторы крепятся с одной стороны измерительной пластины, так как в процессе измерений необходимо зафиксировать модуль вектора напряженности электростатического поля между поверхностью экрана видеодисплея и плоскостью пластины. Заземлить пластину, соединив ее с помощью специального провода из комплекта с клеммой заземления.

ШАГ 6. Установить пластину так, чтобы все стойки-изоляторы были прижаты к плоскости экрана дисплея.

ШАГ 7. Начать работу в режиме измерения электростатического потенциала экрана видеодисплея с последующей индикацией текущего – F(t) и наибольшего – F(m) значений нажатием кнопки 5.

ШАГ 8. Закончить измерения повторным нажатием кнопки 5. Выдается результат – F – (m) наибольшее значение из зарегистрированных. F (t) – последнее текущее значение.

ШАГ 9. Выключить прибор, на­жав на переключатель Питание (положение «О»).
