1 Цель работы

Цель работы состоит в следующем:

• изучение характера распределения температуры и относительной влажности воздуха по объему помещения;

• получение практических навыков по измерению температуры и влажности в помещении с помощью измерителя влажности и температуры «ТКА-ТВ».

2 Состав работы

1. Натуральный обмер внутреннего объема помещения.

2. Чертеж плана и аксонометрии помещения с точками для измерений.

3. Измерения температуры и влажности воздуха в намеченных точках.

4. Изотермы и изобары, построенные по результатам измерений.

3 Теоретические предпосылки

Изменение влажности воздуха взаимосвязано с изменением температуры, поэтому оба показателя физического состояния воздушной среды рассматриваются совместно. Эти показатели являются параметрами, определяющими комфортные условия в помещении.

Градиент (перепад) температуры, как в вертикальном, так и в горизонтальном направлении должен стремиться к нулю (практически в пределах 2-3°С). Лучшим образом это обеспечивается в помещениях с отоплением, размещенным в перекрытиях, с прогреваемым полом.

В целом неравномерное распределение температуры и влажности воздуха в помещении зависит от особенностей работы отопительно-вентиляционной системы, воздухопроницаемости и теплозащитных качеств наружных ограждений, температурного перепада между внутренним и наружным воздухом и др.

Непрерывное изменение этих факторов во времени не поддается математическому описанию, поэтому их изучение в натуре по объему помещений имеет большое практическое значение для оценки параметров воздушной среды и разработки мероприятий по стабилизации температурно-влажностного режима в помещении.

4 Описание эксперимента

Измерения температуры и влажности в помещении выполняются с помощью измерителя температуры и влажности «ТКА-ТВ». Кроме того, температуру воздуха в помещении можно измерять с помощью различных термодатчиков и регистрирующей аппаратуры. Постоянная регистрация колебаний атмосферного давления, температуры и относительной влажности в помещении может производиться с помощью барографа, термографа и гигрографа.

III плоскость

I плоскость

II плоскость

I вертикаль

II вертикаль

III вертикаль

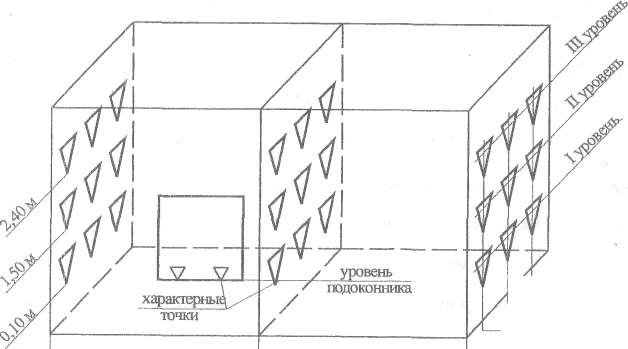

Для изучения температурно-влажностных условий в помещении необходимо наметить точки измерения (рис.1).

Рис.1. Схема расположения точек измерения

Измерения проводят в трех вертикальных плоскостях помещения: в торцах и середине. В каждой плоскости намечаются три вертикальные позиции замеров в трех уровнях (0,10; 1,50; 2,40 м от уровня чистого пола). Таким образом, получается по девять замеров в каждой из трех плоскостей, всего 27 точек. Кроме того, необходимо произвести измерения в характерных точках помещения, например у окна на уровне подоконника. Точки располагаются примерно на расстоянии 0,10 м от стен и в каждой точке замер производится дважды. Результаты измерений заносят в таблицы 1, 2 и 3.

Таблица 1 Показатели измерения температуры, °С

№ точки	1	2	3	4	5	6	7	8	9
№ слоя
1
2
3

Таблица 2 Показатели измерения влажности, %

№ точки	1	2	3	4	5	6	7	8	9
№ слоя
1
2
3

Таблица 3 Результаты измерения температуры и относительной влажности

№	Назначение помещения	Дата	Время измерений	№ точки	Уровень точки	Показания прибора
						Температура, °С	Относительная влажность, %
1	2	3	4	5	6	7	8
1.	Учебная аудитория	3.02.09	12.30	1	1
2.		3.02.09	12.30	2
3.		3.02.09	12.30	3
4.		3.02.09	12.30	4
5.		3.02.09	12.30	5
6.		3.02.09	12.30	6
7.		3.02.09	12.30	7
8.		3.02.09	12.30	8
9.		3.02.09	12.30	9
10.	Учебная аудитория	3.02.09	12.30	1	2
11.		3.02.09	12.30	2
12.		3.02.09	12.30	3
13.		3.02.09	12.30	4
14.		3.02.09	12.30	5
15.		3.02.09	12.30	6
16.		3.02.09	12.30	7
17.		3.02.09	12.30	8
18.		3.02.09	12.30	9
19.	Учебная аудитория	3.02.09	12.30	1	3
20.		3.02.09	12.30	2
21.		3.02.09	12.30	3
22.		3.02.09	12.30	4
23.		3.02.09	12.30	5
24.		3.02.09	12.30	6
25.		3.02.09	12.30	7
26.		3.02.09	12.30	8
27.		3.02.09	12.30	9

По результатам измерений температуры и влажности необходимо вывести средние арифметические значения относительной влажности φ и температуры t данного помещения. Затем по φ_ср и t_ср нужно определить температуру точки росы t_d внутреннего воздуха помещения, т.е. температуру при которой может произойти насыщение водяного пара при данной относительной влажности φ_ср в помещении, т.е. условия для образования конденсата в воздухе помещения. Получившееся значение влажности 25,58 % отсутствует в справочной таблице, значения влажности в ней начинаются с 40%, поэтому для t_ср = 25,93° и относительной влажности φ_ср = 40% температуру точки росы вычислим с помощью интерполяции:

tint, °C	td, °C
25	10,46
25,93	Х
26	11,35

(26-25)/(26-25,93)=(11,35-10,46)/(11,35-Х), откуда Х=11,29°C, значит, t_d=11,29t_d (см. таблицу 2 методических указаний к лабораторной работе «Исследование распределения температуры и влажности в помещении»).
