2. Обладнання, хімічні реактиви

Компресор УКМ.

Адсорбер ГОСТ 8682-70.

Ротаметр ГОСТ 13045-81.

Змішувач ГОСТ 23932-79 і СТСКВ-97.

Балон с S0₂ ГОСТ 8059-85.

Поглинальна скважина ГОСТ 8682-70.

Дистильована вода ГОСТ 6709-72.

Крохмаль розчинний ГОСТ 10163-76.

Розчин йод 0,1н ГОСТ 4159-64.

3. Опис лабораторної установки

Установка для визначення оксиду сірки (ІV) в газовій суміші (рисунок 3.1) складається з балону 1 з S0₂; ротаметрів для вимірювання витрат повітря 2; змішувача 3 для приготування суміші S0₂ з повітрям необхідної концентрації; крана 4 для відбору проб газу, поглинальної склянки 5 з 15-20 % розчином NаОН для поглинання S0₂.

Прилад для аналізу газу на S0₂ складається з поглинальної склянки 6, аспіратора 7 та мірного циліндра 8.

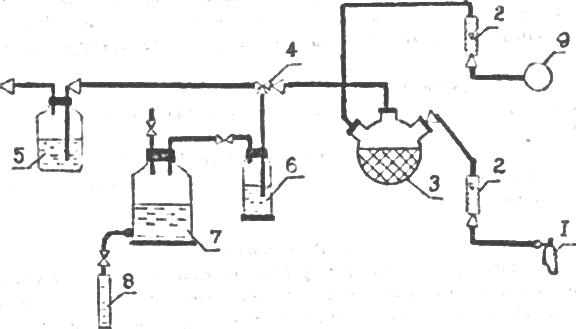

1 - балон з S0₂; 2 - ротаметр; 3 - змішувач; 4 - край для відбору проб газу ; 5 - санітарна склянка; 6 - поглинальна склянка; 7 - аспіратор; 8 - мірний циліндр;9 - компресор.

Рисунок 3.1 - Схема установки для визначення оксиду сірки (IV) в газах

4. Послідовність виконання роботи та проведення розрахунків

У поглинач 6 налити 50-60 см³ дистильованої води, влити 10 см³ 0,1н розчину йоду та зібрати установку (рис. 3.1) Прилад для аналізу газу підключити до крана 4 установки. За допомогою аспіратора 7, відчинивши кран 4, протягнути аналізований газ через поглинальну склянку 6 до появи в ній блідо-синього забарвлення розчину йоду. Закривати кран 4, почекати, поки вода в аспіраторі не перестане витікати. За допомогою мірного циліндра 8 виміряти об’єм води, що витекла з аспіратора.

Вміст S0₂ у газі знайти за формулою, %

де - об’єм діоксиду сірки, який вміщує її кількість, еквівалентну кількості йоду, налитого в поглинальну склянку ( = 10,95 см³);

V - об’єм води, що витекла з аспіратора, см³;

Р та р - тиск за барометром та тиск водяної пари при температурі досліду, Па;

101325 - нормальний тиск, Па;

t- температура досліду, °С.

5. Техніка безпеки

При виконанні лабораторної роботи можливі випадки отруєння оксидом сірки (IV), який діє на дихальні шляхи. При значних концентраціях він викликає задуху, тому робота виконується тільки у витяжній шафі.

Збирати установку та прилад для визначення S0₂ треба уважно та обережно, щоб уникнути розбивання скляного посуду та можливих порізів рук.

Не слід залишати установку без нагляду, а після закінчення роботи треба повідомити про це викладача або майстра по підготовці лабораторних робіт.

6. Вимоги до звіту

У звіті про лабораторну роботу коротко викласти характеристику методів аналізу 80₂. Навести схему установки, її опис, порядок виконання роботи, аналізів і розрахунків. Визначити достовірність отриманих результатів за методом «ЧД». Результати записати в таблицю;

№, п/п	Покази ротаметрів		Нормальність розчину йоду	Об’єм розчину йоду,см3	Об’єм води, що витекла з аспіратора,см3	Концентрация SO2,%
	повітря	SO2
