2. Методические указания по оформлению проекта

2.1. Оформление пояснительной записки и чертежей.

Проект выполняется на листах А4 (210х297мм) печатным способом с использованием текстовых редакторов (Microsoft Office Word). Текст должен быть набран шрифтом кегля 14 (Times New Roman) с интервалом 1,0 (или 1,5) и с одинаковой красной строкой по всему документу (за исключением таблиц). В титульном листе должно быть указано:

• Федеральное государственное образовательное учреждение высшего профессионального образования. Мурманский государственный технический университет

• Кафедра «Энергетики и транспорта»

• Курсовой проект

• По дисциплине «…»

• Специальность «…»

• …факультет

• Курс

• Группа

• Шифр

• Вариант

• Выполнил: студент Иванов И. И. подпись __________, дата_________

• Проверил: доцент Пантилеев С.П. подпись __________, дата_________

• Мурманск

• Год

Листы проекта (кроме титульного) должны иметь нижний заполненный штамп согласно ГОСТ 2.106-79 «Общие требования к текстовым документам» и ГОСТ 2.106—68 «Текстовые документы» или нижний колонтитул с фамилией студента и номером страницы.

После титульного листа крепится официальное задание на проект.

Курсовой проект выполняется в следующем объеме:

а) краткое описание котлоагрегата;

б) краткое описание принятых к установке топочных устройств и горелок;

в) обоснование выбранной температуры уходящих газов;

г) выбор и описание принятых к установке хвостовых поверхностей нагрева;

д) определение конструктивных характеристик котлоагрегата;

е) расчет объемов воздуха и продуктов сгорания при сжигании топлива;

ж) расчет энтальпий воздуха и продуктов сгорания при сжигании топлива;

з) расчет топки;

и) расчет конвективных газоходов;

к) расчет хвостовых поверхностей нагрева.

Графическая часть проекта.

На листе (формат А1) должны быть выполнены:

продольный разрез котлоагрегата совместно с хвостовыми поверхностями нагрева;

поперечный разрез топки и конвективных газоходов;

план котлоагрегата совместно с хвостовыми поверхностями нагрева;

спецификация с перечнем основных элементов котлоагрегата.

На чертеже должны быть проставлены все размеры топки и конвективных газоходов, которые используются в расчётах строго с буквенным обозначением по расчёту.

Примерный объем (по времени) отдельных разделов курсового проекта приведён в таблице 3.

Пояснительная записка по объёму (в листах) должна быть не менее 25 листов.

Таблице 3

Раздел проекта	Объем, %
Краткое описание котлоагрегата с топочным устройством и горелками	5
Выбор и описание принятых к установке хвостовых поверхностей нагрева	5
Определение конструктивных характеристик котлоагрегата	5
Расчет объемов и энтальпий воздуха и продуктов сгорания	15
Составление теплового баланса и расчет топки	20
Расчет конвективных поверхностей нагрева	20
Расчет хвостовых поверхностей нагрева	5
Оформление чертежей	15
Оформление пояснительной записки	10

Все размещаемые в записке иллюстрации нумеруются арабскими цифрами. Листы пояснительной записки нумеруют, начиная с титульного листа. На второй странице приводится официальное задание на курсовой проект, и далее идут листы записки в порядке, указанном в оглавлении. В конце записки помещается список использованной литературы и оглавление с указанием номера страницы. Содержание записки распределяется на раз­делы, подразделы, пункты и подпункты.

Разделы должны иметь порядковые номера, обозначенные арабскими цифрами с точкой. Подразделы должны иметь порядковые номера в пределах каждого раздела. Номера подразделов состоят из номера раздела и подраздела, разделенных точкой. Между номером подраздела и его названием также ставится точка.

Наименования разделов и подразделов должны быть краткими, соответствовать содержанию, их записывают в виде заголовков буквами более крупного шрифта.

Переносы слов в заголовках не допускаются. Точка в конце заголовка не ставится.

При тепловом расчете парового или водогрейного котла используется много буквенных обозначений и индексов, встречающихся в расчете. Все условные обозначения следует давать в соответствии с принятыми в Нормативном методе. Перечень принятых обозначений применительно к промышленным паровым и водогрейным котлам приведён в табл. 4, взятой из Нормативного метода.

Результаты расчета, как правило, оформляются в виде таблиц. Каждая таблица должна иметь заголовок, а над правым верхним углом таблицы помещается надпись «Таблица» с указанием ее порядкового номера, написанного арабскими цифрами. В пояснительной записке даются ссылки на все расчетные таблицы. Приводится размерность каждого параметра, помещенного в таблице. Если параметр не имеет размерности, ставится прочерк. Повторяющийся в графах текст допускается заменять кавычками. Ставить кавычки вместо повторяющихся цифр, математических и химических символов нельзя. Ссылки на используемые источники обязательны, они должны ставиться в квадратных скобках, и состоять из номера списка используемой литературы и страницы, на которую ссылаются. Формулы большого объёма желательно приводить отдельно и в таблице ссылаться на её номер по тексту. Подстановка числовых значений в формулы обязательна, при большом их объёме они также приводятся отдельно со ссылкой в таблице на их номер по тексту.

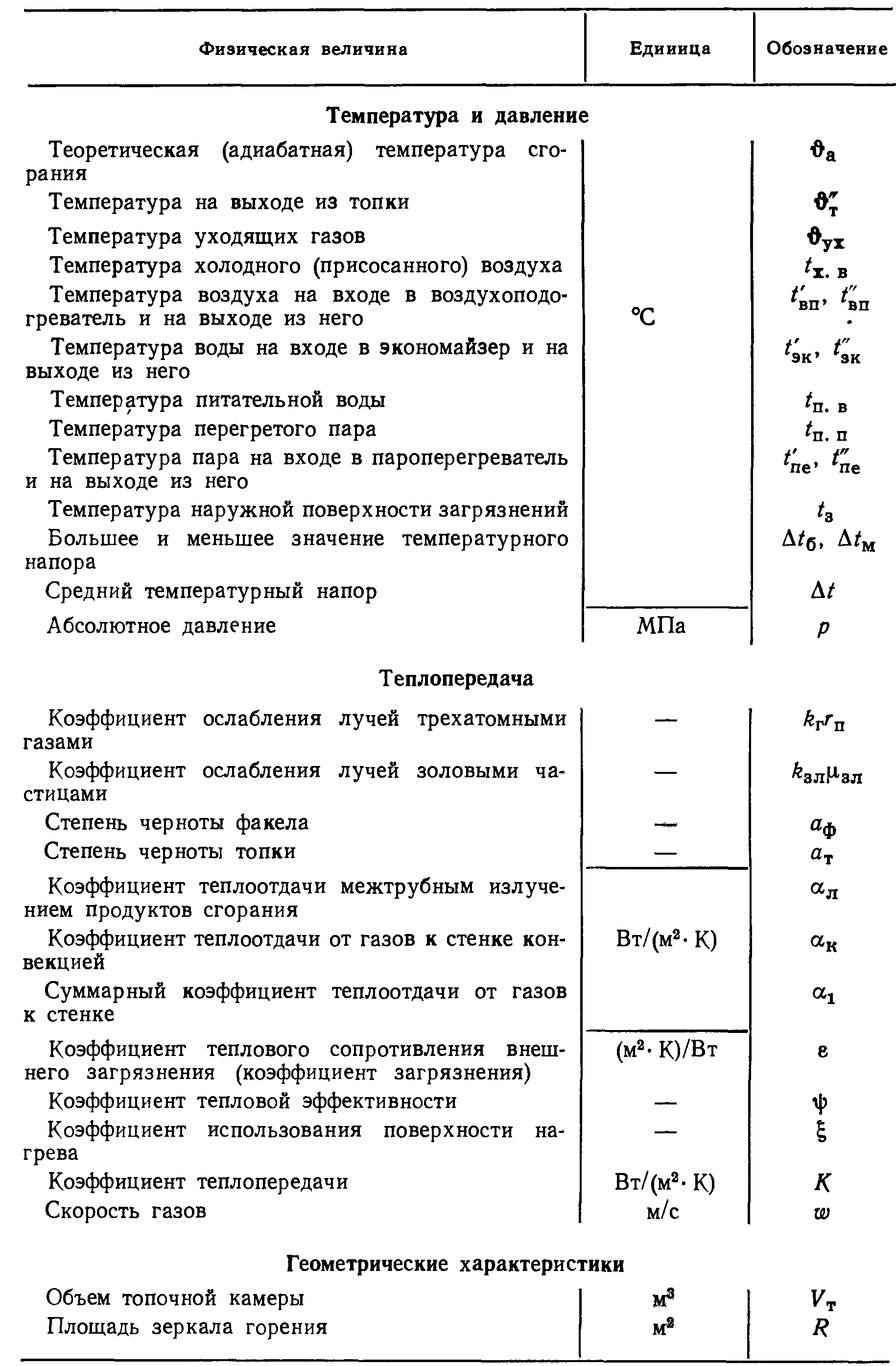

Перечень принятых обозначений

Таблица 4

Продолжение табл. 4

Продолжение табл. 4

Продолжение табл. 4
