6. Индикаторное устройство дрл-10мн

6.1. Назначение, состав, технические характеристики индикатор­ного ус­т­ройства дрл-10мн

Индикаторное устройство предназначено для получения ради­оло­ка­ци­­он­ного изображения кругового обзора пространства с опреде­лением на­клонной дальности и азимута (полярных координат), а также отображения пе­ленга автоматического радиопеленгатора. В индикаторе используется радиально-круговая развертка, синхронная и синфазная с вращением ан­тенны ДРЛ-10МН. Координаты ВС определяются по распо­ложению яркос­т­ной отметки на экране индикатора относительно масштаб­ных меток ази­мута и дальности. Определение пеленга на индикаторе про­изводится путем подключения к нему напряжений автоматического радио­пеленгатора.

Индикаторное устройство состоит из:

1. блока ИКО с высоковольтным выпрямителем 5 кВ;

2. датчика развертывающих напряжений (сельсин-датчик);

3. датчика фотомодулятора.

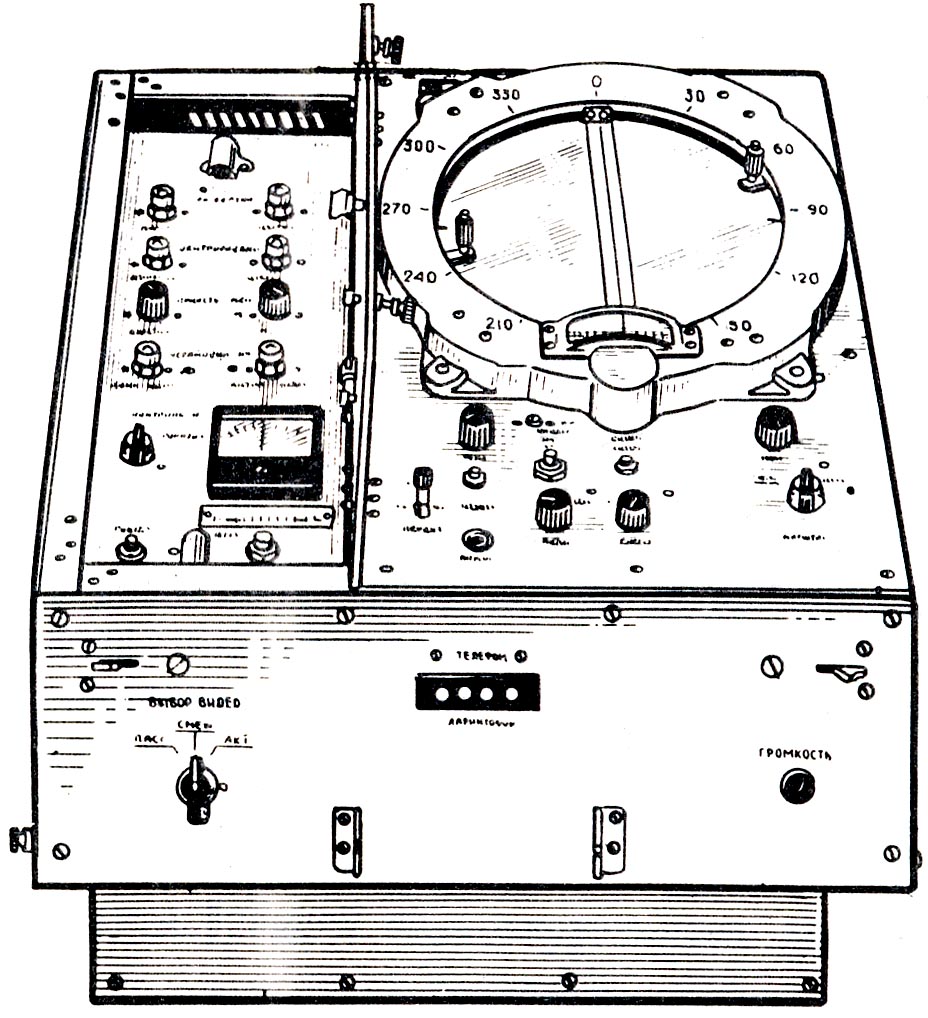

Внешний вид ИКО представлен на рис.6.1.

Рис.6.1. Индикатор кругового обзора (внешний вид)

Технические характеристики ИКО:

1. Вид индикатора – на основе электронно-лучевой трубки.

2. Масштаб индикатора – (45, 90, 150) км (М45, М90, М150).

3. Метки дальности – (5, 10, 50) км.

4. Метки азимута – (10, 30) град.

5. Диаметр экрана – D_Э = 150 мм.

6. Диаметр пятна – d_п = 1 мм.

7. Период развертки – Т_Р = 6 с.

6.2. Принцип работы индикаторного устройства дрл-10мн по структу­рной схеме

Структурная схема ИКО представлена на рис.6.2.

Рис.6.2. Структурная схема ИКО

В состав ИКО входят следующие каналы и узлы:

1. Канал формирования прямоугольных импульсов и импульсов подсвета.

2. Канал пилообразных токов вертикальной и горизонтальной составляю­щих развертки.

3. Канал запускающих импульсов.

4. Канал формирования меток дальности.

5. Канал формирования меток азимута.

6. Канал формирования развертывающих напряжений.

7. Блок-реле включения пеленга.

8. Канал видеоусиления.

9. Электронно-лучевая трубка (ЭЛТ) с элементами управления лучом.

Сельсин-датчик и фотомодулятор (ФМ) установлены на колон­не при­вода антенны и меха­нически связаны с ней. Сельсин-датчик слу­жит для полу­чения напряже­ний, ме­няющихся пропорционально си­нусу и коси­нусу угла поворота антенны. Фотомодулятор вырабатывает первичные им­пульсы че­рез 10⁰ и 30⁰ поворота ан­тенны.

На блок индикатора поступают видеосигналы от прием­ника радио­лока­тора и наземного приемника ответчика НПО-Д, за­пускающие им­пульсы от блока ком­пенсатора (при работе радио­локатора в режиме СДЦ), модулирующее на­пря­жение от сельсина-датчика для получения разверты­вающих напряжений, пря­моуголь­ные импульсы, 10⁰ и 30⁰ азимутальные метки от ФМ и раз­вертывающие напряжения от АРП для получе­ния изо­бражения пеленга.

В блоке индикатора вырабатываются напряжения и токи для получе­ния развертки на ЭЛТ, импульс подсвета трубки на время рабочего хода развертки, импульсы меток дальности и азимута для получения масштаб­ной сетки, а также запускающие импульсы, поступающие на передатчик и определяющие частоту следования зондирующих импульсов радиолока­тора. Кроме того, в блоке индикатора раз­мещены эле­менты управления ра­диолокатором.
