Задание на практическое занятие

по дисциплине Военно-специальная подготовка

Тема № 11 Посадочный радиолокатор ПРЛ-10МН.

Занятие № 32 Приемные устройства ПРЛ-10МН.

Обсужден на заседании ПМК отдела ВВС

протокол № ___от «___»________20___г.

I. Перечень отрабатываемых учебных вопросов (действий):

1. Особенности построения и конструкция приемных устройств ПРЛ-10МН. (Выполняется в соответствии с приложением № 1);

2. Порядок оценки технического состояния приемных устройств ПРЛ-10МН. (Выполняется в соответствии с приложением № 2).

Отчетом о выполнении практической работы является умение правильно оценить техническое состояние приемных устройств ПРЛ-10МН, ответы на вопросы преподавателя, краткая запись о выполняемых действиях в рабочей тетради.

II. Методические рекомендации обучаемым по подготовке к практическому занятию:

При подготовке к практическому занятию необходимо изучить материал группового занятия «Приемные устройства ПРЛ-10МН» используя конспект и рекомендованную литературу.

При изучении особенности построения и конструкции приемных устройств ПРЛ-10МН необходимо использовать приложение №1, материал группового занятия «Приемные устройства ПРЛ-10МН» и литературу [1-3].

При изучении порядка оценки технического состояния ПРЛ-10МН необходимо использовать приложение №2, материал группового занятия «Приемные устройства ПРЛ-10МН» и литературу [1-4].

III. Перечень руководств и пособий, подлежащих изучению перед занятием:

1. Основы функционирования и эксплуатации средств радиотехнического обеспечения полетов авиации Ч.-3.- Таганрог: Изд-во ТТИ ЮФУ, 2007 г., стр.73-75.

2. Техническое описание РСП-10МН. Книга 5.

3. Инструкция по эксплуатации РСП-10МН. Книга 9.

4. Обучающая программа по диспетчерскому и посадочному радиолокаторам радиолокационной системы посадки РСП-10МН. Руководство оператора.

Преподаватель отдела ВВС

капитан 3 ранга

А. Семенчук

«____»____________20 г.

Приложение № 1

Особенности построения и конструкция приемных устройств прл-10мн.

Состав приемных устройств:

– блок приемника первичного канала П-П;

– блок стабилизированного гетеродина СГ-П;

– блок приемника вторичного канала НПО-П;

– блок выпрямителей приемника, стабилизированного гетеродина, компенсатора и фазового блока ВП-П;

Все блоки входят в состав стойки приемного устройства.

Блок приемника первичного канала П-П выполнен в виде прямоугольного каркаса из алюминиевых уголков, внутри которого установлены волноводные узлы и накальный трансформатор. Остальные элементы являются съемными. Для доступа к аппаратуре, служат открывающие дверцы. На верхней части передней панели блока расположены контрольный прибор и элементы управления. Внешний вид П-П представлен на рис. 1.

Блок стабилизированного гетеродина СГ-П (рис. 2) конструктивно выполнен съемным блоком, в котором расположены высокочастотные элементы, механизмы и субблок стабилизатора напряжений. Для уменьшения влияния вибрации на стабильность частоты гетеродина предусмотрена установка на амортизаторы плиты, на которой расположены элементы стабилизации частоты.

Блок приемника вторичного канала НПО-П (рис. 3) конструктивно выполнен съемным блоком. На лицевой панели блока размещены органы управления и имитатора, контрольно-измерительный прибор, индикаторные лампы. Для удобства снятия блока имеются две ручки.

Блок выпрямителей приемника, стабилизированного гетеродина, компенсатора и фазового блока ВП-П (рис. 4) конструктивно выполнен на стандартном шасси. На лицевой панели блока размещены: переключатели, предохранители, индикаторные лампы, гнезда контроля.

Стойка приемника состоит из пяти ячеек. В 1 ячейке сверху располагается блок П-П, во второй ячейке ниже размещается блок СГ-П, в 3 и 4 ячейке – блоки Ф-П и КП-Д, в нижней ячейке ВП-П.

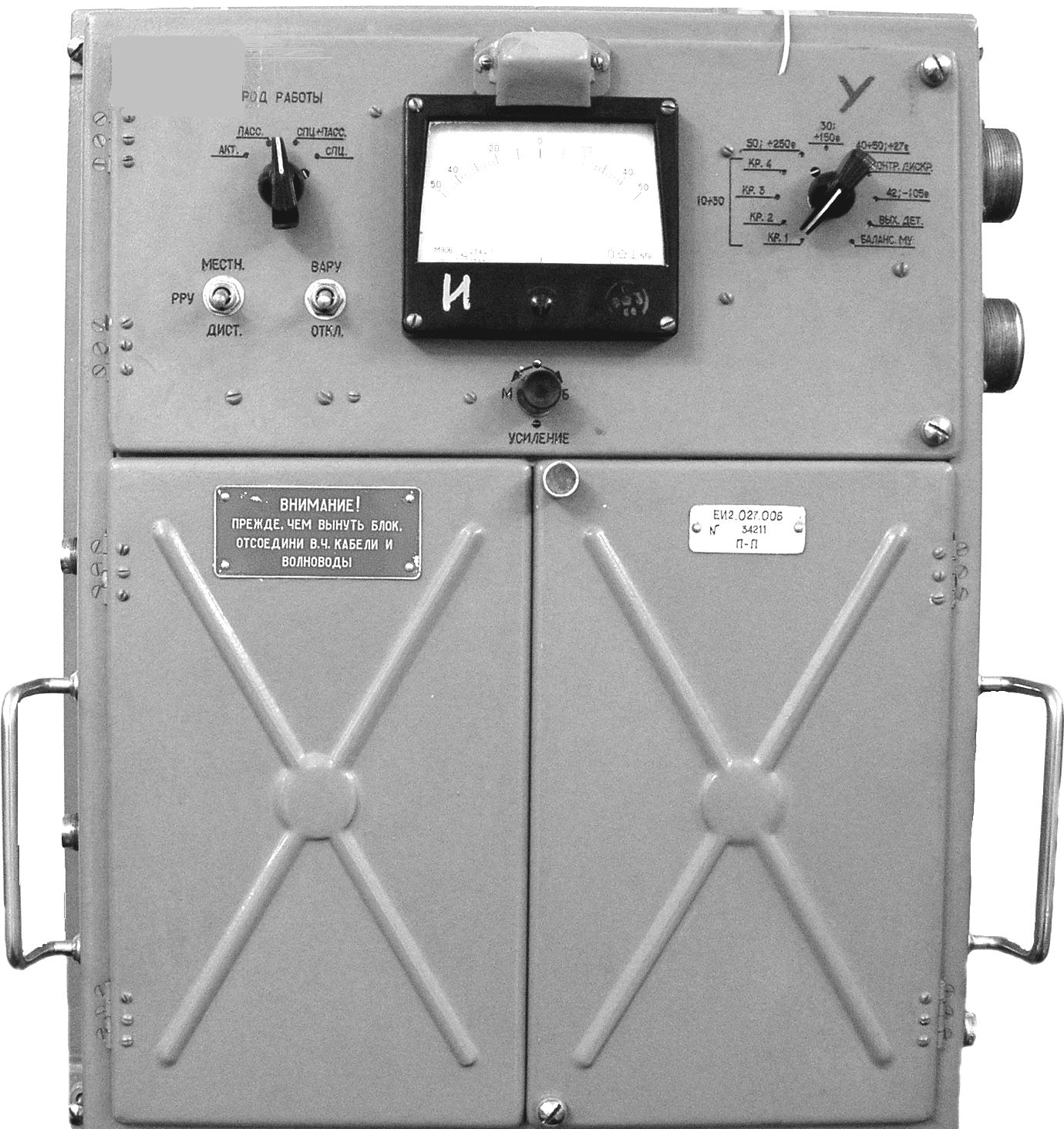

Рис. 1. Внешний вид блока П-П.

Рис. 2. Блок стабилизированного гетеродина СГ-П.

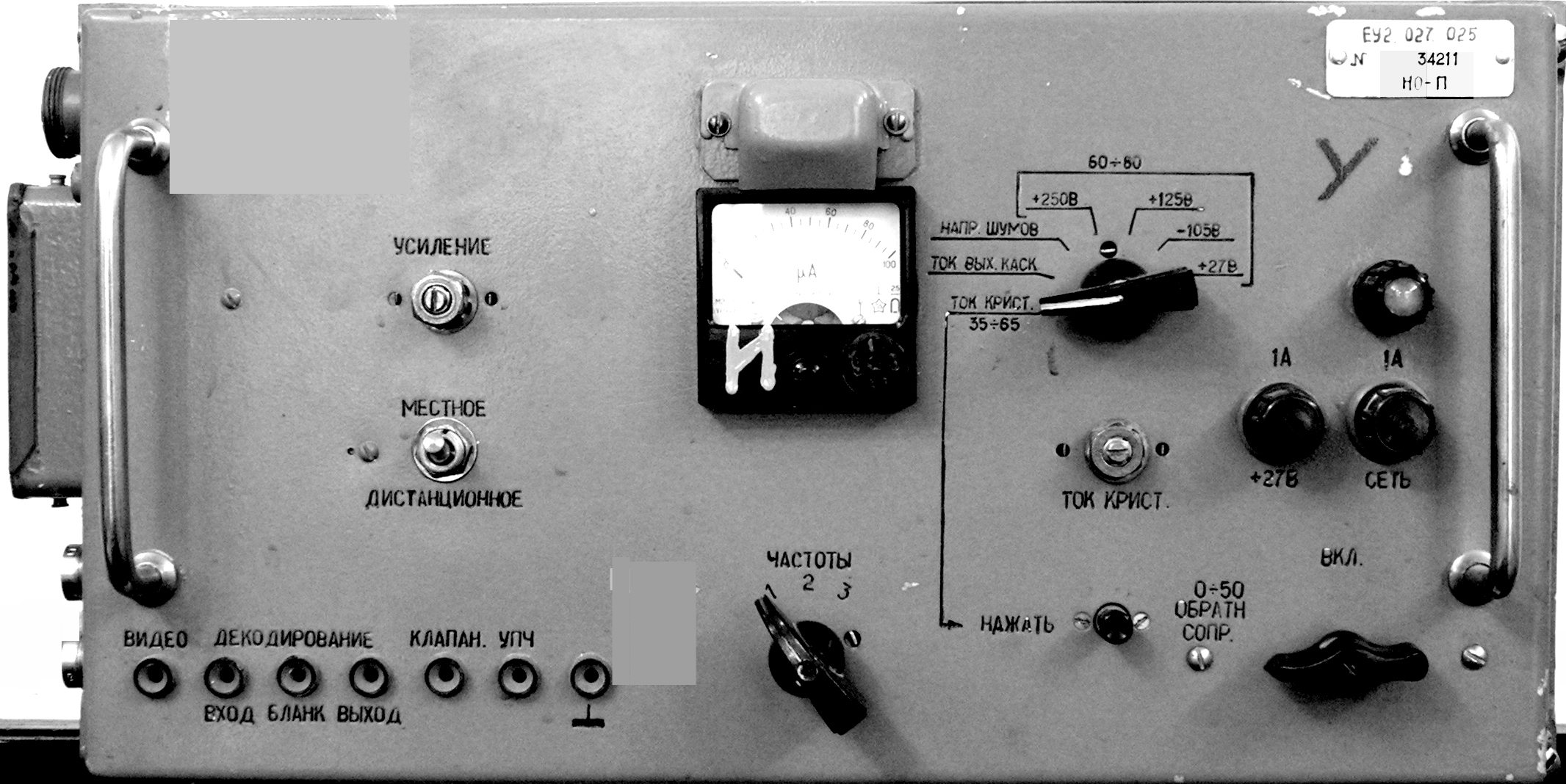

Рис. 3. Блок приемника вторичного канала НПО-П.

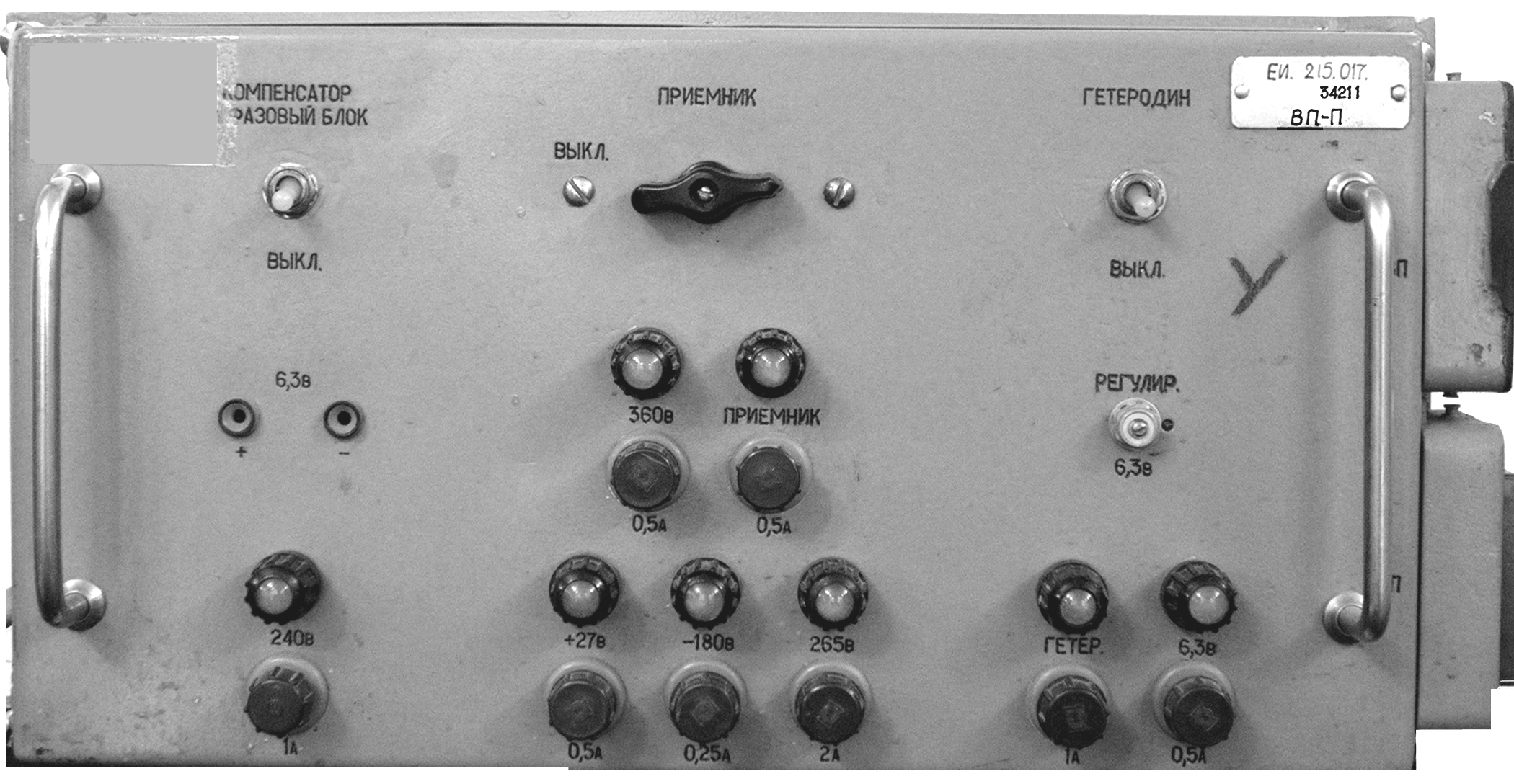

Рис. 4. Блок выпрямителей приемника ВП-П.

Органы управления приемных устройств.

Блок приемника первичного канала П-П:

– галетный переключатель РОД РАБОТЫ обеспечивает включение режима работы ПРЛ (АКТ. – ПАСС. – СПЦ+ПАСС. – СПЦ);

– измерительный прибор μА контролирует токи смесительных кристаллов, напряжений питания приемника, контроля дискриминатора АПЧ, баланса магнитного усилителя АПЧ, выхода детектора ;

– галетный переключатель КР.1…БАЛАНС МУ обеспечивает подключение напряжений и токов к прибору μА (номинальные значения напряжений и токов указаны в надписях у переключателя);

– тумблер ВАРУ предназначен для включения режима ВАРУ;

– тумблер РРУ МЕСТН. – ДИСТ. обеспечивает переключение режима ручной регулировки усиления приемника с лицевой панели блока П-Д на лицевую панель блока ИК-П;

– потенциометр УСИЛЕНИЕ М-Б предназначен для ручной регулировки усиления ПУПЧ блока П-Д.

Блок стабилизированного гетеродина СГ-П:

– измерительный прибор μА контролирует напряжения питания клистрона;

– галетный переключатель КОНТРОЛЬ ВЫХОДА…+300В обеспечивает подключение напряжений к прибору μА (номинальные значения напряжений и токов указаны в надписях у переключателя и на шильдике лицевой панели блока);

– ручка ЧУВСТ. ПРИБОРА предназначена для регулировки чувствительности прибора μА при контроле выхода сигнала гетеродина;

– гнезда ОТРАЖ. НАПРЯЖ., 6,3 В, КЛИСТР. предназначены для подсоединения внешнего прибора по контролю напряжений гетеродина.

Блок приемника вторичного канала НПО-П:

– потенциометр УСИЛЕНИЕ предназначен для ручной регулировки усиления приемника;

– тумблер МЕСТНОЕ – ДИСТАНЦ. обеспечивает переключение режима ручной регулировки усиления с лицевой панели блока НПО-Д на лицевую панель блока ИК-П;

– галетный переключатель ЧАСТОТЫ обеспечивает перестройку приемника на фиксированные частоты;

– измерительный прибор μА контролирует напряжения источника питаний, шумов; токи выходного и кристалла НПО-П;

– галетный переключатель ТОК КРИСТ….+27В обеспечивает подключение напряжений и токов к прибору μА (номинальные значения напряжений и токов указаны в надписях у переключателя);

– кнопка НАЖАТЬ обеспечивает измерение обратного сопротивления кристаллов при ее нажатии;

– потенциометр ТОК КРИСТ. предназначен для регулировки тока кристалла;

– переключатель ВКЛ. предназначен для включения питания сети;

– предохранитель с неоновой лампой предназначены для защиты цепи питания и индикации сгоревшего предохранителя.

Блок выпрямителей НПО и компенсатора:

– тумблер КОМПЕНСАТОР и ФАЗОВЫЙ БЛОК предназначен для подачи питания компенсатора К-П выпрямителя и питания стабилизаторов напряжения фазового блока Ф-П;

– пакетный переключатель ПРИЕМНИК предназначен для подачи питания стабилизаторов напряжения на блок П-П;

– тумблер ГЕТЕРОДИН предназначен для подачи питания стабилизаторов напряжения на блок СГ-П;

– потенциометр РЕГУЛИР. предназначен для регулировки переменного напряжения 6,3 В цепи накала клистрона;

– предохранители с неоновыми лампами предназначены для защиты соответствующих цепей питания и индикации сгоревших предохранителей;

– гнезда 6,3 В предназначены для контроля переменного

напряжения 6,3В.
