Структура и содержание постановки задачи
-
Структура и содержание рабочего проекта
Рабочий проект (РП)– следующий документ который создается на основании ТП. Основным содержанием РП являются документы по программному, техническому и организационному обеспечению.
Состав документов РП:
1) общесистемная документация
Краткое описание системы, перечень и суть изменений технического проекта и перечень документов рабочего проекта.
2) документы по ПО
- структура ПО с выделением в нем готовых программных изделий;
- описание оригинального программного обеспечения;
- тексты оригинальных программ;
- руководство программисту- пользователю;
- установление порядка испытания программ.
3) контрольный пример
4) документация по техническому обеспечению
- окончательный перечень оборудования, чертежи, установки оборудования;
- инструкция по эксплуатации оборудования;
- задание по смежной части проекта (освещенности, пожарная безопасность, сантехника).
5) документация по организационному обеспечению
Здесь приводятся схемы по изменению организационно- функциональной структуре, инструкций.
Состав ТРП:
1) общесистемная документация
2) документация функциональной части
3) ИО
4) документация по ПО
5) документация по техническому обеспечению
6) документация по организационному обеспечению
Состав технической документации, разрабатываемой на стадии ввода системы в эксплуатацию:
1) план испытаний системы
2) различные приказы, распоряжения, графики подготовки объектов к внедрению, обучение персонала, материальное, финансовое обеспечение
3) различные протоколы, акты, испытания системы
4) приказ о вводе системы в эксплуатацию и окончательный расчет экономического эффекта
-
Проектирование классификаторов
-
Классификация систем кодирования
-
Понятие реквизит и документ
-
Проектирование первичных документов
-
Проектирование выходных документов
-
Схемы основных форм первичных документов
-
Понятие модели, классификация
-
Балансовая модель информационных потоков
-
Динамическая концептуальная модель процесса закупки товара
-
Структурные модели в бизнесе
-
Модель быстрой разработки приложений
-
Модель по методу "хирургическая бригада"
-
Спиральная модель ЖЦ
-
Функциональная структура ERP-систем
-
Стандарты разработки КИС

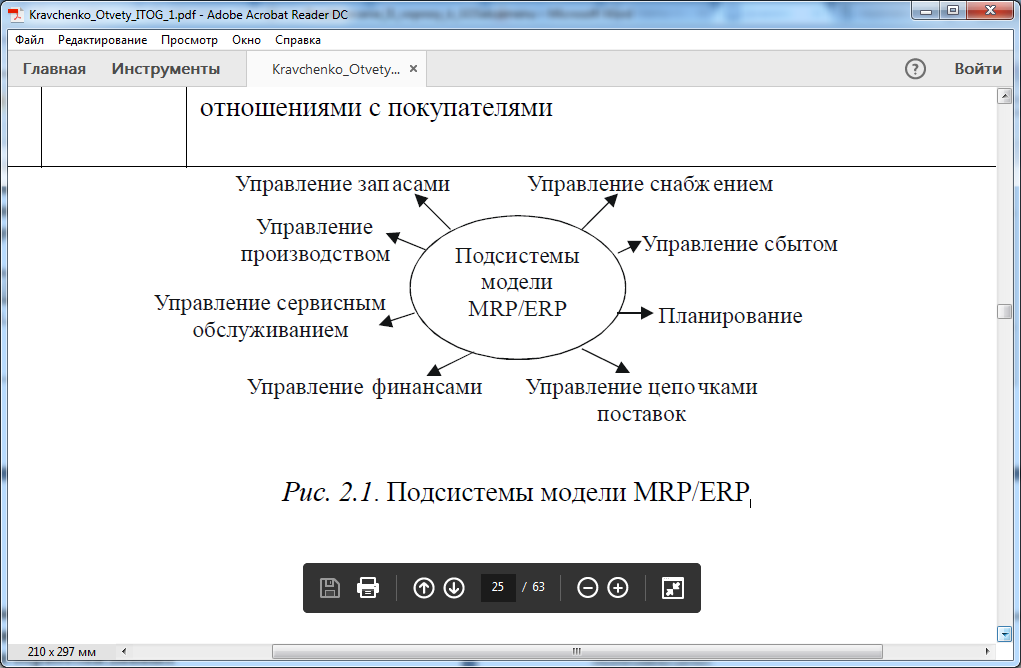

Основные стандарты, на базе которых разрабатываются КИС, – это стандарты MRP и ERP. Развитие стандарта MRP/ERP показано в табл. 2.1.
Развитие стандартов управления Год ы |
Обозначение |
Характеристика |
1945 |
«30 glorieuses» |
Принципы организации производства, заложенные Ф. Тейлором (F.W.Tayle – H.Ford) |
1965 |
MRP 0 |
Планирование потребностей в материалах (O.Wight – J.Orlicky), расчет потребностей нетто |
1975 |
MRP I |
Планирование потребностей в материалах по замкнутому циклу (Cloosed Loop Material Requirment Planning), включая составление производственной программы и контроль ее исполнения на цеховом уровн е(Miller–Sprague) |
1980 |
MRP II |
Планиро ваниеп роизвод с твенныхресурсов на основе данных, полученных от поставщиков и потребителей, прогнозирование, планирование и контроль за произ-водством |
1985 |
MRP II + |
Появление идеологии JIT (Just in Time – точно в срок), комбинация с элементами «Канбан системы» (S.Shin-go – M.Ohno). Добавление системы OPT (E.Goldratt) – оптимизация «узких мест» |
1990 |
ERP |
Планирование ресурсов предприятия. Добавление DRP (Distribution Resource Planning – планирование ресурсов для распределения) и FRP (Financial Resource Planning – финансовое планирование) |
1996 |
Extend ERP |
Supply Chain – управление цепочками поставок, позволяющее направлять и контролировать движение материальных и информационных потоков от поставщика к потребителю |
2001 |
ERP II |
Customers Relationship Management (CRM) – управление отношениями с покупателями |
-
Основные понятия и классификация технологических процессов обработки данных
-
ТСП проектирования технологии вывода
-
Правила отображения информационной модели в Rational Rose и BPWin. Назначение нотаций.
-
Технология формирования структурной модели объекта автоматизации TO-BE.
Анализ функциональной модели позволяет понять, где находятся наиболее слабые места, в чем будут состоять преимущества новых бизнес-процессов и насколько глубоким изменениям подвергнется существующая структура организации бизнеса. Детализация бизнес-процессов позволяет выявить недостатки организации даже там, где функциональность на первый взгляд кажется очевидной. Признаками неэффективной деятельности могут быть бесполезные, неуправляемые и дублирующиеся работы, неэффективный документооборот (нужный документ не оказывается в нужном месте в нужное время), отсутствие обратных связей по управлению (на проведение работы не оказывает влияния ее результат), входу (объекты или информация используются нерационально) и т. д. Найденные в модели AS-IS недостатки можно исправить при создании модели ТО-ВЕ (как будет) - модели новой организации бизнес-процессов. Модель нужна ТО-ВЕ для анализа альтернативных/лучших путей выполнения работы и документирования того, как компания будет делать бизнес в будущем.
Цель: разработка технологии формирования структурной модели ОА TO-BE.
Входы информационной модели: модель ОА AS-IS, недостатки модели ОА AS-IS, средства реализации для построения модели ОА AS-IS .
Выходы информационной модели: структурная модель ОА TO-BE.
-
ТП анализа выделенных недостатков
-
ТП структуризации недостатков по видам нотаций
-
ТП Формирования целей совершенствования системы и определения их значений
-
ТП выделения допустимых вариантов устранения недостатков
-
ТП анализа допустимых методов устранения недостатков
-
ТП определения критериев выбора метода
-
ТП выбора метода устранения недостатков
-
ТП устранения недостатков:
-
По входу
-
По выходу
-
В активностях
-
по управлению
-
По механизмам
-
Внешних сущностей
-
Хранилищ данных
-
дублирующие и неуправляемые работы
-
-
ТП построения модели To-Be
-
ТП проведения ABC и UDP анализа
-
ТП проверки на достижение поставленной цели
-
ТП формирования плана разработки/совершенствования ИС
Заключение: на основе построения модели ОА TO-BE устраняются недостатки модели ОА AS-IS, а так же строится модель данных, прототип и затем окончательный вариант ИС.
Из метод. материалов к 1 Лабе Жукова:
Для проведения качественного построения диаграмм TO-BE для нового процесса необходимо:
-
построить графы декомпозиции предметов труда (входных и выходных потоков) с указанием всех логических связей между элементами;
-
построить граф синтеза выходных потоков, это позволит провести анализ применяемости элементов входных потоков при формировании выходных потоков и оценить объемы обрабатываемых данных;
-
на основе проведённого анализа структурных графов потоков данных и их параметров необходимо сформировать требования к оборудованию (универсальное, специализированное, автоматное, автоматизированное, механизированное, ручное) и выделить номенклатуру и последовательность операций для выполнения обработки входных потоков;
-
на основе выбранного оборудования и свойств предметов труда по каждой операции определяется номенклатура обрабатывающих действий и последовательность их выполнения.
-
для каждого действия выбираются необходимые инструменты и приспособления, обеспечивающие формирование требуемых свойств предмета труда;
-
проводится анализ последовательности и характеристик обрабатывающих действий и определяются места установки контрольных действий в технологическом процессе на операцию;
-
выбираются инструменты и приспособления для выполнения контрольных действий;
-
выбираются необходимые хранилища для размещения входных, выходных и технологических предметов труда (под технологическими предметами труда будем понимать все промежуточные структуры данных, необходимые для выполнения операции);
-
выбираются способы передачи предметов труда между операциями;
-
выбирается квалификация исполнителя, и формируются требования к его знаниям, умениям и навыкам;
