Вступна й заключна частини
Найкраще вибирати стиль для вступної й заключної частини в останню чергу. До цього часу вже визначений загальний стиль книги, і вам легше буде прийняти рішення.
Безумовно, титульна сторінка заслуговує на особливу увагу. Вона повинна відбивати загальний стиль заголовків і основного тексту книги, не суперечачи їм і не занадто сильно відрізняючись.
Варто пам'ятати, що оптичний центр сторінки перебуває на відстані двох третин її висоти, а не в геометричному центрі. При симетричному дизайні позиції всіх написів повинні вибиратися з урахуванням цієї обставини, а велике нижнє поле як би підпирає й піднімає інші елементи.
Якщо обсяг вступної частини досить великий, для ряду сторінок можливе зменшення розмірів шрифту, а для збереження пропорцій ширина рядків для цих сторінок також повинна бути зменшена на трохи пік, щоб запобігти трохи страхаючому виду довгих рядків, набраних дрібним шрифтом. Отже, доцільно буде зменшити довжину рядків.
Кегль шрифту для сторінок зі зменшеним шрифтом також повинен бути пропорційно зменшений.
Для заключної частини краще використовувати той же стиль, що й для вступної частини.
Предметний покажчик варто формувати, коли вже відомі номери сторінок. Часто робота над ним проходить в умовах дефіциту часу, тому варто вибрати для покажчика стиль, що дозволяє легко додати або забрати одну або дві сторінки.
Складання підсумкової специфікації
Після розробки макета рекомендується скласти підсумкову специфікацію.
Для цієї мети зручно створити файл, що згодом можна обновляти й змінювати. Це допоможе заощадити чимало часу при складанні більших і детальних специфікацій на рукопис із багаторівневими заголовками й при необхідності опису багатьох умов.
На цьому етапі треба ще раз проаналізувати попередній задум, з огляду на технічні вимоги друкарні, розмітку й верстку сторінок. Якщо необхідно застосувати особливі типографські прийоми, варто описати їх в особливих інструкціях з набору.
Нижче наведені деякі приклади типографських вимог.
Параметри межсимвольных і междусловных проміжків. Бажано вказати області, де припустима зміна межбуквенных пробілів; які повинні бути мінімальні, нормальні й максимальні межбуквенные пробіли; які повинні бути абзацні відступи.
Зміна межбуквенных пробілів для основного тексту не схвалюється більшістю друкарів. Як правило, у цьому немає необхідності й проблему можна вирішити іншим способом.
Межбуквенные пробіли їсти зміст збільшувати при використанні капітелі. Текст, набраний капітеллю, завжди виграє від збільшення межбуквенных пробілів, і чим вони більше, тим краще.
Рис. 2.8. Кернинговые пари вгорі: з нормальними пробілами; унизу: із дробовими пробілами.
Межбуквенные пробіли для капітелі звичайно змінюються в інтервалі від вузького до широкого. На практиці вузький пробіл відповідає 5% одиниці "m", середній пробіл відповідає 10%, а широкий - 15%. (Ці ступені збільшення проміжку іноді називають " 1-одиниця", " 2-одиниці" і " 3-одиниці", що відповідає термінам старої системи гарячого набору.) Для поліпшення візуального сприйняття іноді потрібно деяка додаткова компенсація, тобто "глобальна" припасування межсимвольных проміжків: букви в парах, подібних УЛ, виявляються занадто далеко віддалений друг від друга, у той час як букви в сполученнях НР розташовані занадто близько. У цьому випадку потрібно більше тонка, дробова розбивка пробілів. Цей процес також звуться кернинг; деякі системи верстки автоматично розпізнають підлягаючі кернингу пари й здійснюють їх автокернинг.
Попередження: при завданні межбуквенных пробілів для капітелі варто пропорційно збільшувати й межсловные пробіли.
Підстроювання межбуквенных пробілів звичайно полягають у частковому збільшенні або зменшенні ширини пробілу, так званої процентної компенсації символів або трекинга. Ця величина визначає, на скільки відсотків зменшується або збільшується припустима ширина для кожного символу; потім кожний символ розміщається по центрі виділеного для нього простору, у результаті чого рядок виходить більше щільної або більше розрідженої. Зразки набору дають гарне подання про те, чого вам належить очікувати; при величині відсотка компенсації для заданого рядка понад +2% розрядка стає помітною.
Межсловные пробіли краще виражати у відсотках від установленої для цього шрифту ширини "m". Для фіксованих пробілів при відсутності выключки по форматі для "близького" розміщення слів приймається значення 25% від величини "m". Для пробілів змінної величини при выключке по форматі прийнятними є значення від 20% до 100% від величини "m".

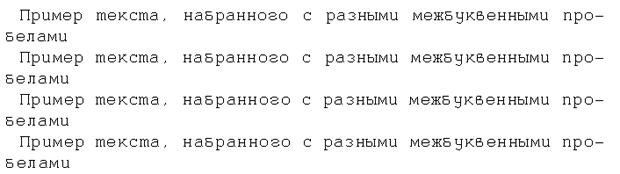

Рис. 2.9. Перший рядок має нормальний інтервал між символами, а наступні – компенсацію проміжку на +1, +2 і +3%
При близькому розташуванні символів додатковий простір під розділові знаки не виділяється, а використовується нормальний пробіл як між звичайними словами, фіксований або змінний.
Для абзацного відступу звичайно використовується значення ширини "m" (100% від ширини букви "m" даного шрифту). В одиницях виміру для традиційного набору це складе 10 пт, або 3,5 мм.
