4.4 Проектування вентиляції
Житлові будівлі обладнуються витяжною природною канальною системою вентиляції з улаштуванням каналів у внутрішніх стінах. Витяжна вентиляція улаштовується в кожній квартирі з кухонь, ванних кімнат, убиралень або суміщених санвузлів. Припливне повітря надходить неорганізовано через кватирки, фрамуги, двері, крізь пори і нещільності огороджувальних конструкцій.
У курсовій роботі визначається потрібний повітрообмін (об’єм витяжного повітря) і кількість витяжних каналів для квартир одного типу (розташованих по одній вертикалі будівлі). В графічній частині потрібно накреслити саме ці розраховані витяжні канали та проставити порядковий номер поверху, для якого розраховується відповідний канал.
4. 4.1 Визначення повітрообміну у будівлі
Визначення повітрообміну в квартирі будівлі здійснюють на підставі [11]. Кількість повітря, що усувається з трикімнатної квартири (житлові кімнати 103, 105 та 106) Lкв, знаходять виходячи з норми вилучення повітря 3 м3/год на 1 м2 площі підлоги житлових кімнат:
Lкв = 3Fп =3·33,3=100 м3/год,
де Fп – сумарна площа житлових кімнат квартири, яка становить 33,3м2.
Отриманий повітрообмін повинен бути не меншим за потрібний для вентиляції суміщеного санвузла квартири Lс.с. і кухні Lк , який визначають за додатком М:
Lкв = Lс.с. + Lк =50+90=140 м3/год.
Так як обмін повітря, який ми отримали в результаті розрахунку за площею квартири менший, ніж той, що вимагається для вентиляції суміщеного санвузла квартири і кухні приймаємо розрахункове значення повітрообміну квартири 140 м3/год.
Повітря Lс.с. усувають крізь витяжний канал у санвузлі. Залишок витяжного повітря Lв видаляють через канал кухні: Lв=Lкв-Lс.с.=140-50=90 м3/год.
4. 4. 2 Визначення числа вентиляційних каналів у будівлі
Після розрахунку повітрообміну визначаємо переріз витяжних каналів, їхню кількість і розміщення на планах.
Вентиляційні канали розміщуємо у внутрішніх стінах. На виході витяжного каналу встановлюються жалюзійні решітки.
Виходячи з отриманого повітрообміну та рекомендованих швидкостей руху повітря в витяжних каналах квартир (0,6 м/с – для 5-го поверху; 0,7 м/с – для 4-го поверху; 0,8 м/с – для 3-го поверху; 0,9 м/с – для 2-го поверху; 1,0 м/с – для 1-го поверху), розраховуються площі витяжних каналів для кухонь та суміщених санвузлів на кожному поверсі :
кухня на 5-му поверсі –
;
кухня на 4-му поверсі –
;
кухня на 3-му поверсі –
;
кухня на 2-му поверсі –
;
кухня на 1-му поверсі –
;
суміщений санвузол на 5-му
поверсі –
;
суміщений санвузол на 4-му
поверсі –
;
суміщений санвузол на 3-му
поверсі –
;
суміщений санвузол на 2-му
поверсі –
;
суміщений санвузол на 1-му
поверсі –
.
Приймаємо розміри каналів для кухні 140х270 ( f = 0,038 м2 ).
Число каналів на кожному поверсі n, шт., обчислюється за формулою
n = Fв : f .
Підраховується кількість каналів для кухонь:
n=0,042: 0,038=1 для 5-го поверху;
n=0,036: 0,038= 0,95 ≈ 1 для 4-го поверху;
n=0,031: 0,038= 0,82 ≈ 1 для 3-го поверху;
n=0,028: 0,038= 0,74 ≈ 1 для 2-го поверху;
n=0,025: 0,038= 0,66 ≈ 1 для 1-го поверху.
Для суміщених санвузлів приймаємо витяжний канал для п’ятого поверху розмірами 140х270 (f = 0,038м2 ), а для всіх наступних поверхів розмірами 140х140 (f = 0,02м2).
Підраховується кількість каналів для суміщених санвузлів:
n=0,023: 0,038= 0,61≈1 для 5-го поверху;
n=0,020: 0,02= 1 для 4-го поверху;
n=0,017: 0,02= 0,85 ≈ 1 для 3-го поверху;
n=0,015: 0,02= 0,75 ≈ 1 для 2-го поверху;
n=0,014: 0,02= 0,70 ≈ 1 для 1-го поверху.
Наприкінці пояснювальної записки курсової роботи наводиться перелік використаної літератури.

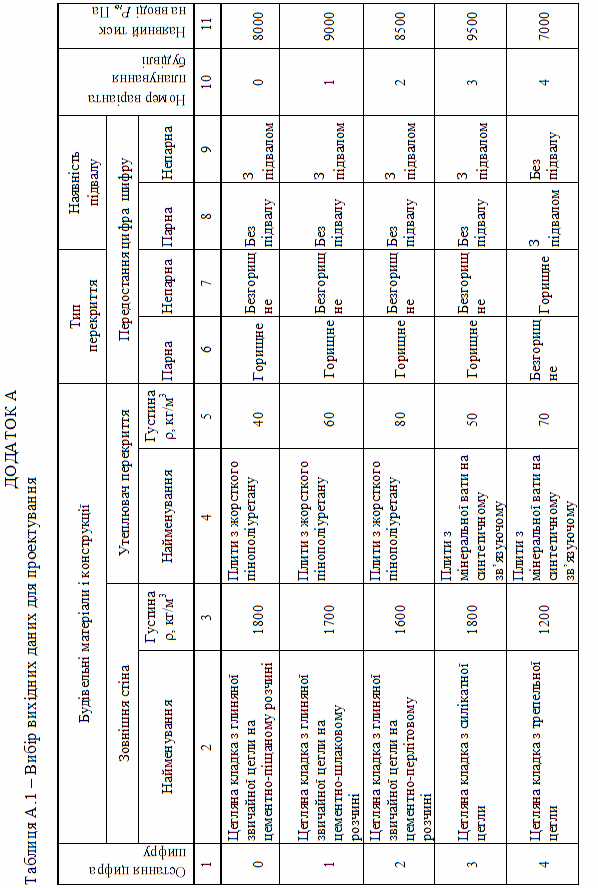

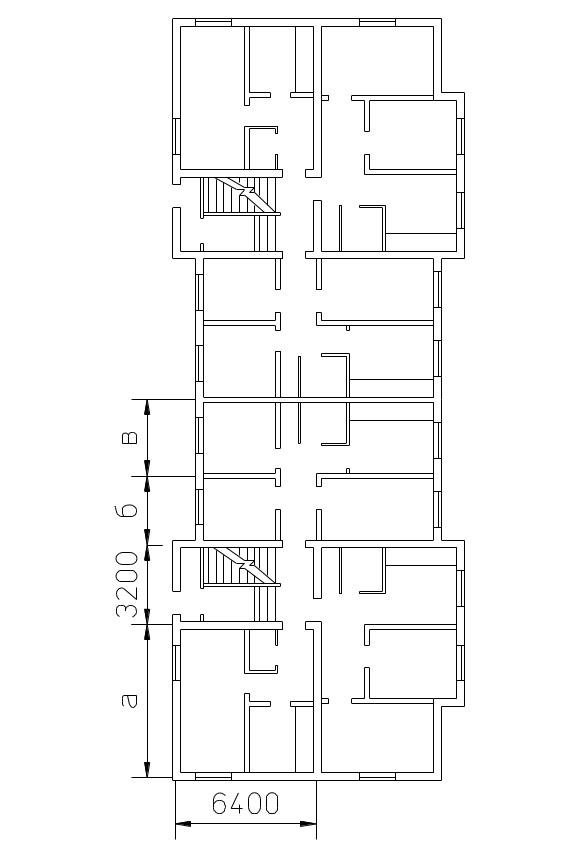

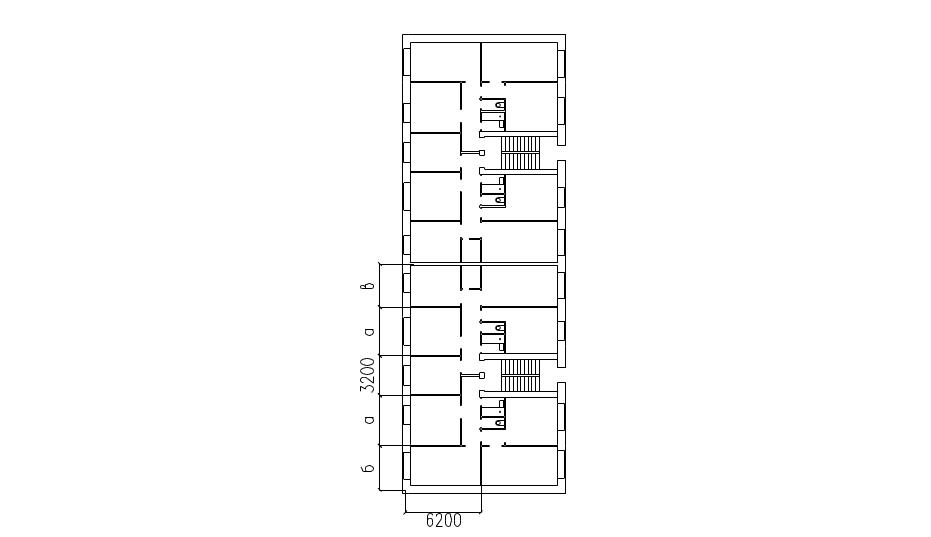

Рисунок А.1 – Варіанти планування будівель з 0-го по 1-й, орієнтація подовжньої осі будівлі: 0-й – Пд, 1-й – ПдЗ

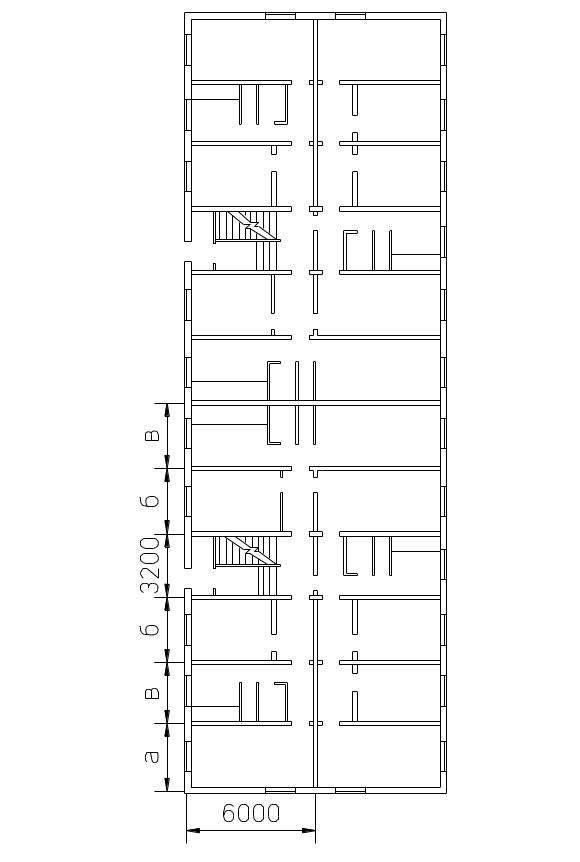

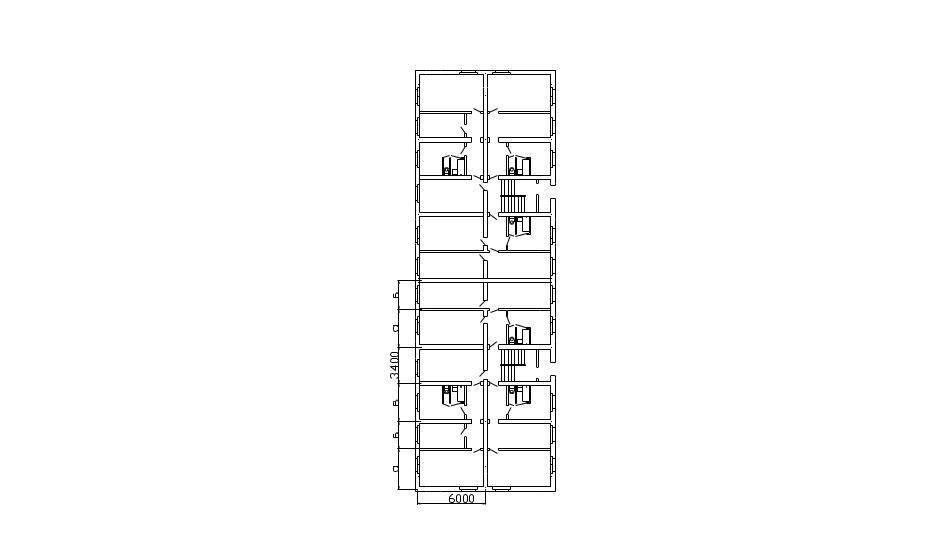

Рисунок А.2 – Варіанти планування будівель з 2-го по 3-й, орієнтація подовжньої осі будівлі: 2-й – З, 3-й – ПнЗ

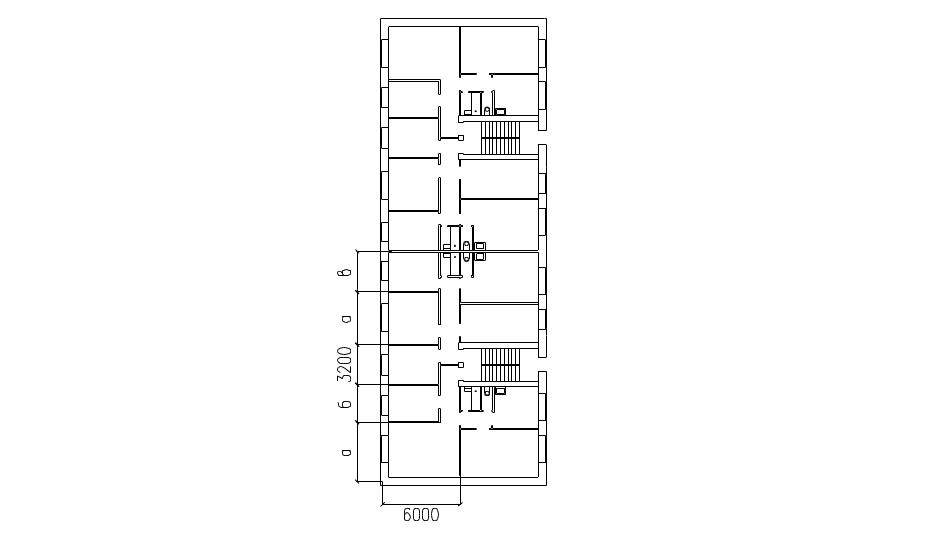

Рисунок А.3 – Варіанти планування будівель з 4-го по 5-й, орієнтація подовжньої осі будівлі: 4-й – Пн, 5-й – ПнС
Рисунок А.4 - Варіанти планування будівель з 6-го по 7-й, орієнтація подовжньої осі будівлі: 6-й – ПдС, 7-й– Пд
Рисунок А.5 – Варіанти планування будівель – 8-й, орієнтація подовжньої осі будівлі – С
Рисунок А.6 – Варіанти планування будівель – 9-й, орієнтація подовжньої осі будівлі: – ПдЗ
Таблиця А.2 – Вибір розмірів для проектування будівлі
Дві останні цифри шифру |
Будівельні розміри, м |
Висота поверху в чистоті, м |
Висота устя вентшахти над перекриттям горища, м |
||
а |
б |
в |
|||
1 |
2 |
3 |
4 |
5 |
6 |
00, 25, 50, 75 |
4,5 |
3,5 |
3,0 |
2,5 |
2,5 |
01, 26, 51, 76 |
4,2 |
3,2 |
2,9 |
2,6 |
3,0 |
02, 27, 52, 77 |
4,8 |
3,0 |
2,8 |
2,7 |
2,6 |
03, 28, 53, 78 |
3,9 |
2,8 |
2,7 |
2,8 |
3,1 |
04, 29, 54, 79 |
3,6 |
3,5 |
2,6 |
2,9 |
2,7 |
05, 30, 55, 80 |
3,5 |
3,3 |
2,5 |
3,0 |
3,2 |
06, 31, 56, 81 |
4,5 |
3,1 |
3,0 |
2,5 |
2,8 |
07, 32, 57, 82 |
4,4 |
3,5 |
2,9 |
2,6 |
3,3 |
08, 33, 58, 83 |
4,2 |
3,2 |
2,8 |
2,7 |
2,9 |
09, 34, 59, 84 |
4,0 |
3,0 |
2,7 |
2,8 |
3,4 |
10, 35, 60, 85 |
3,9 |
2,8 |
2,6 |
2,9 |
3,0 |
11, 36, 61, 86 |
3,8 |
3,5 |
2,5 |
3,0 |
3,5 |
12, 37, 62, 87 |
4,5 |
3,3 |
3,0 |
2,5 |
2,5 |
13, 38, 63, 88 |
4,3 |
3,1 |
2,9 |
2,6 |
3,0 |
14, 39, 64, 89 |
4,1 |
3,4 |
2,8 |
2,7 |
2,6 |
15, 40, 65, 90 |
3,9 |
3,2 |
2,7 |
2,8 |
3,1 |
16, 41, 66, 91 |
3,7 |
3,6 |
2,6 |
2,9 |
2,7 |
17, 42, 67, 92 |
3,5 |
3,5 |
2,5 |
3,0 |
3,2 |
18, 43, 68, 93 |
4,0 |
3,0 |
3,0 |
2,5 |
2,8 |
19, 44, 69, 94 |
4,4 |
3,2 |
2,9 |
2,6 |
3,3 |
20, 45, 70, 95 |
4,2 |
3,4 |
2,8 |
2,7 |
2,9 |
21, 46, 71, 96 |
4,0 |
3,6 |
2,7 |
2,8 |
3,4 |
22, 47, 72, 97 |
3,9 |
2,7 |
2,6 |
2,9 |
3,0 |
23, 48, 73, 98 |
3,6 |
2,9 |
2,5 |
3,0 |
3,5 |
24, 49, 74, 99 |
4,0 |
3,3 |
3,0 |
2,6 |
4,0 |
Таблиця А.3 – Розрахункова температура зовнішнього повітря для деяких населених пунктів України [4,10]
Дві останні цифри шифру |
Найменування пункту будівництва |
Температура зовнішнього повітря, °С |
Температурна зона |
Кількість градусо-діб опалювального періоду |
|||
Абсолютно мінімальна tа |
Середня найхолоднішої доби tхс |
Середня п'яти найхолодніших діб tхп |
Середня найбільш холодного періоду tп |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
00, 25, 50, 75 |
Вінниця |
-36 |
-26 |
-21 |
-10 |
1 |
3610 |
01, 26, 51, 76 |
Київ |
-32 |
-26 |
-21 |
-10 |
1 |
3572 |
02, 27, 52, 77 |
Полтава |
-37 |
-27 |
-22 |
-11 |
1 |
3721 |
03, 28, 53, 78 |
Харків |
-36 |
-28 |
-23 |
-11 |
1 |
3799 |
04, 29, 54, 79 |
Миколаїв |
-30 |
-22 |
-19 |
- 7 |
3 |
2904 |
05, 30, 55, 80 |
Луганськ |
-42 |
-29 |
-25 |
-10 |
1 |
3528 |
06, 31, 56, 81 |
Маріуполь |
-31 |
-28 |
-23 |
- 9 |
2 |
3253 |
07, 32, 57, 82 |
Дніпропетровськ |
-34 |
-26 |
-24 |
- 9 |
2 |
3325 |
08, 33, 58, 83 |
Запоріжжя |
-34 |
-25 |
-23 |
- 9 |
2 |
3202 |
09, 34, 59, 84 |
Львів |
-34 |
-23 |
-19 |
- 7 |
2 |
3474 |
10, 35, 60, 85 |
Керч |
-26 |
-19 |
-15 |
- 4 |
4 |
2174 |
11, 36, 61, 86 |
Кіровоград |
-35 |
-25 |
-21 |
- 9 |
1 |
3515 |
12, 37, 62, 87 |
Одеса |
-29 |
-21 |
-18 |
- 6 |
3 |
2805 |
13, 38, 63, 88 |
Рівно |
-36 |
-25 |
-21 |
- 9 |
1 |
3555 |
14, 39, 64, 89 |
Сімферополь |
29 |
-20 |
-16 |
- 4 |
3 |
2544 |
15, 40, 65, 90 |
Ужгород |
-28 |
-22 |
-18 |
- 6 |
3 |
2657 |
16, 41, 66, 91 |
Херсон |
-32 |
-22 |
-18 |
- 7 |
3 |
2906 |
17, 42, 67, 92 |
Умань |
-37 |
-26 |
-21 |
- 9 |
1 |
3572 |
18, 43, 68, 93 |
Тернопіль |
-34 |
-25 |
-21 |
- 9 |
1 |
3515 |
19, 44, 69, 94 |
Чернігів |
-34 |
-27 |
-22 |
-10 |
1 |
3767 |
20, 45, 70, 95 |
Донецьк |
-38 |
-29 |
-24 |
-10 |
1 |
3623 |
21, 46, 71, 96 |
Житомир |
-33 |
-25 |
-21 |
- 9 |
1 |
3610 |
22, 47, 72, 97 |
Кривий Ріг |
-33 |
-25 |
-23 |
- 9 |
2 |
3205 |
23, 48, 73, 98 |
Луцьк |
-34 |
-24 |
-20 |
- 8 |
2 |
3403 |
24, 49, 74, 99 |
Мелітополь |
-33 |
-26 |
-19 |
- 9 |
2 |
3100 |
ДОДАТОК Б
Таблиця Б.1 – Мінімально допустиме значення опору теплопередачі огороджувальної конструкції житлових та громадських будинків
Rq min , м2 К/Вт
№№ |
Вид огороджувальної конструкції |
Значення Rq min для температурної зони |
|||
I |
II |
III |
IV |
||
1 |
Зовнішні стіни |
2,8 |
2,5 |
2,2 |
2,0 |
2 |
Покриття та перекриття неопалювальних горищ |
3,3 |
3,0 |
2,6 |
2,2 |
3 |
Перекриття над неопалювальними підвалами, що розташовані нижче рівня землі |
2,5 |
2,3 |
2,0 |
1,8 |
4 |
Вікна, балконні двері, вітрини, вітражі, світлопрозорі фасади |
0,5 |
0,5 |
0,5 |
0,45 |
5 |
Вхідні двері в багатоквартирні житлові будинки та в громадські будинки |
0,44 |
0,41 |
0,39 |
0,32 |
6 |
Вхідні двері в малоповерхові будинки та в квартири, що розташовані на перших поверхах багатоповерхових будинків |
0,6 |
0,56 |
0,54 |
0,45 |
7 |
Вхідні двері в квартири, що розташовані вище першого поверху |
0,25 |
0,25 |
0,25 |
0,25 |
ДОДАТОК В
Таблиця В.1 – Умови експлуатації огороджувальних конструкцій залежно від вологісного режиму приміщень і зон вологості [5]
Вологісний режим приміщень |
Умови експлуатації А і Б |
Сухий |
А |
Нормальний |
Б |
Вологий |
Б |
Мокрий |
Б |
Примітка. Для житлових будинків відносна вологість повітря в приміщеннях
= 55% ( нормальний вологісний режим ), внутрішня температура tв= 200С. Для громадянських будівель приймають нормальний вологісний режим з
= 50 - 60%.
ДОДАТОК Г
Таблиця Г.1 – Теплотехнічні показники будівельних матеріалів і конструкцій [5]
№ № |
Найменування матеріалів |
Об'ємна вага, о , кг/м3 |
Розрахункові коефіцієнти (за умов експлуатації А і Б) |
|||
Теплопровідності, , Вт/(мК) |
Теплозасвоєння S, Вт/(м2 К) |
|||||
А |
Б |
A |
Б |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Бетони та розчини |
|
|
|
|
|
1 |
Залізобетон |
2500 |
1,92 |
2,04 |
17,98 |
18,95 |
2 |
Керамзитобетон на керамзитовому піску |
600 |
0,20 |
0,26 |
3,03 |
3,78 |
3 |
Перлітобетон |
600 |
0,19 |
0,23 |
3,24 |
3,84 |
4 |
Бетони ніздрюваті |
800 700 |
0,27 0,24 |
0,30 0,27 |
4,16 3,66 |
4,51 3,98 |
5 |
Вапняно-піщаний розчин |
1800 |
0,76 |
0,93 |
9,60 |
11,09 |
6 |
Складний розчин (пісок, вапно, цемент) |
1700 |
0,70 |
0,87 |
8,95 |
10,42 |
7 |
Цементно-піщаний розчин |
1600 |
0,70 |
0,81 |
8,69 |
9,76 |
8 |
Пісок для будівельних робіт |
1600 |
0,47 |
0,58 |
6,95 |
7,91 |
|
Цегляна кладка з суцільної цегли |
|
|
|
|
|
9 |
Глиняної звичайної на цементно-піщаному розчині |
1800 |
0,70 |
0,81 |
9,20 |
10,12 |
10 |
Глиняної звичайної на цементно-шлаковому розчині |
1700 |
0,64 |
0,76 |
8,64 |
9,70 |
11 |
Глиняної звичайної на цементно-перлітовому розчині |
1600 |
0,58 |
0,70 |
8,08 |
9,23 |
12 |
Силікатної на цементно-піщаному розчині |
1800 |
0,76 |
0,87 |
9,77 |
10,90 |
13 |
Трепельної на цементно-піщаному розчині |
1200 |
0,47 |
0,52 |
6,26 |
6,49 |
14 |
Шлакової на цементно-піщаному розчині |
1500 |
0,64 |
0,70 |
8,12 |
8,76 |
|
Теплоізоляційні матеріали |
|
|
|
|
|
15 |
Сосна та ялина впоперек волокон |
500 |
0,14 |
0,18 |
3,87 |
4,54 |
16 |
Плити пінополістирольні екструзійні |
39 50 80 |
0,037 0,038 0,041 |
0,037 0,043 0,049 |
0,40 0,47 0,59 |
0,40 0,54 0,73 |
17 |
Плити негорючі теплоізоляційні базальто-волокнисті |
40 90 |
0,053 0,050 |
0,059 0,054 |
0,58 0,48 |
0,66 0,54 |
18 |
Плити з мінеральної вати на синтетичному зв'язуючому |
50 70 |
0,041 0,039 |
0,042 0,040 |
0,36 0,42 |
0,37 0,43 |
19 |
Вироби з жорсткого пінополіуретану |
40 60 80 |
0,040 0,041 0,05 |
0,040 0,041 0,05 |
0,40 0,53 0,67 |
0,42 0,55 0,70 |
|
Матеріали покрівельні і гідроізоляційні |
|
|
|
|
|
20 |
Матеріали бітумні, бітумно-полімерні |
1000 |
0,17 |
0,17 |
4,56 |
4,56 |
21 |
Асфальтобетон |
2100 |
1,05 |
1,05 |
16,43 |
16,43 |
22 |
Руберойд |
600 |
0,17 |
0,17 |
3,53 |
3,53 |
23 |
Лінолеум полівінілхлоридний на теплоізоляційній підоснові |
1800 |
0,38 |
0,38 |
8,56 |
8,56 |
ДОДАТОК Д
Таблиця Д.1 – Коефіцієнт зменшення n для розрахунку тепловтрат
Огороджувальні конструкції |
Коефіцієнт |
Зовнішні стіни і покриття, перекриття горищні (з покрівлею зі штучних матеріалів) і над проїздами |
1 |
Перекриття над холодними підвалами, що сполучаються з зовнішнім повітрям, перекриття горищні (з покрівлею з рулонних матеріалів) |
0,9 |
Перекриття над неопалювальними підвалами зі світловими прорізами в стінах |
0,75 |
Перекриття над неопалювальними підвалами без світлових прорізів у стінах, розташованих вище рівня землі |
0,6 |
Перекриття над неопалювальними технічними підвалами, розташованими нижче рівня землі |
0,4 |
ДОДАТОК Е
Таблиця Е.1 – Специфікація матеріалів і устаткування
Позиція |
Позначення, ГОСТ |
Найменування |
Кількість |
Маса одиниці, кг |
Примітка |
I |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
ДОДАТОК Ж
Таблиця Ж.1 – Значення R ∑пр та 1/ R ∑пр для перекриття
над неопалювальними підвалами
Тип перекриття |
Конструктивні шари |
δутепл |
R ∑пр |
_1_ R ∑пр
|
1 |
2 |
3 |
4 |
5 |
Паркетна підлога з утеплювачем STROPROCK на перекритті з залізобетонної плити товщиною 120мм |
Дубовий паркет – 0,020м; бетонна стяжка – 0,040м; утеплювач - плита STROPROCK; залізобетонна плита-0,12м; штукатурка вапняно-піщана – 0,015м. |
60 80 100 |
1,7 2,17 2,64 |
0,59 0,46 0,38 |
Паркетна підлога з утеплювачем STROPROCK на перекритті з пустотної залізобетонної плити товщиною 220-260мм |
Дубовий паркет – 0,020м; бетонна стяжка – 0,040м; утеплювач - плита STROPROCK; залізобетонна плита-0,22- 0,26м; штукатурка вапняно-піщана – 0,015м. |
60 80 100 |
1,82 2,27 2,72 |
0,55 0,44 0,37 |
Паркетна підлога з утеплювачем STROPROCK на перекритті ребристому з пустотілих штучних виробів висотою 240мм з верхньою бетонною плитою товщиною 300мм |
Дубовий паркет – 0,020м; бетонна стяжка – 0,040м; утеплювач - плита STROPROCK; перекриття ребристе з пустотілих штучних виробів висотою 0,240м з верхньою бетонною плитою товщиною 0,3м; штукатурка вапняно-піщана – 0,015м. |
60 80 100 |
1,87 2,38 2,88 |
0,53 0,42 0,35 |
ДОДАТОК К
Таблиця К.1 – Розрахункові значення коефіцієнтів тепловіддачі внутрішньої αв та зовнішньої поверхонь αз огороджувальних конструкцій
Тип конструкції |
Коефіцієнт тепловіддачі, Вт/(м2 К) |
|
αв |
αз |
|
Зовнішні стіни, дахи, покриття, перекриття над проїздами плоскі та з ребрами при відношені висоти ребра h до відстані між гранями b сусідніх ребер h/b ≤ 0,3 h/b > 0,3 |
8,7 7,6 |
23 23 |
Перекриття горищ та холодних підвалів |
8,7 |
12 |
Перекриття над холодними підвалами та технічними поверхами, що розташовані нижче рівня землі |
8,7 |
6 |
Вікна, балконні двері, вітражі та світлопрозорі фасадні системи |
8,0 |
23 |
ДОДАТОК Л
Таблиця Л.1 – Значення R ∑пр та 1/ R ∑пр для заповнення віконних і дверних прорізів
Заповнення прорізів |
Покриття |
Відстань між склом, мм |
R ∑пр |
_1_ R ∑пр |
1 |
2 |
3 |
4 |
5 |
Склопакети двокамерні з СПО з алюмінієвою рамкою (“Білозір’я зерно” с.Хауни) |
|
2 х 8 |
0,47 |
2,13 |
Те ж саме ( “Ариса” м. Київ ) |
|
2 х10 |
0,48 |
2,08 |
Те ж саме (“Bars Co LTD м.Київ) |
|
2 х10 |
0,54 |
1,85 |
Те ж саме (“Інтерпром” м.Київ) |
|
2 х10 |
0,51 |
1,96 |
Склопакет однокамерний (СПО з алюмінієвою рамкою) з тепловідкидним покриттям на склі ( “Ариса” м. Київ ) |
полімерна плівка LOW-E |
16 |
0,49 |
2,04 |
Те ж саме (“Ліко Холдінг”м. Київ) |
Те ж саме |
15 |
0,51 |
1,96 |
Те ж саме (однокамерний з алюмінієвою рамкою, наклеєна плівка ТМ-20) ( “Сакура” м.Київ) |
Те ж саме |
15 |
0,54 |
1,85 |
Склопакет однокамерний (СПО з алюмінієвою рамкою) з тепловідкидним покриттям на склі ( “Ариса” м. Київ ) |
“тверде” покриття, Швеція |
16 |
0,49 |
2,04 |
Те ж саме ( МП “Інкомпарк” м. Кіровоград) |
“тверде” покриття, Pilkington Англія |
16 |
0,47 |
2,13 |
Те ж саме (“Укрпласт- Епос” м.Київ) |
Те ж саме |
16 |
0,48 |
2,08 |
Те ж саме (“Новолакс” м. Вінниця) |
Те ж саме |
15 |
0,48 |
2,08 |
Те ж саме ( заповнення аргоном) (“Серго” м. Київ) |
Те ж саме |
16 |
0,5 |
2,00 |
Те ж саме (“Интербизнес” м.Сімферополь) |
“тверде” покриття, “Saint Gobain” Франція |
16 |
0,52 |
1,92 |
Те ж саме (“Вікнопласт” м. Київ) |
“тверде” покриття, Pilkington Англія |
16 |
0,45 |
2,22 |
Те ж саме (“Спецпроектмонтаж” м.Харків) |
Те ж саме |
16 |
0,5 |
2,00 |
Те ж саме (“Вітрола” м.Київ) |
“мягке” покриття “Стекло-тон” Україна |
16 |
0,49 |
2,04 |
Зовнішні двері та ворота дерев’яні одинарні |
|
|
0,29 |
3,45 |
Те ж, подвійні |
|
|
0,58 |
1,72 |
Внутрішні двері одинарні |
|
|
0,46 |
2,17 |
ДОДАТОК М
Таблиця М.1 – Розрахункові температури внутрішнього повітря та кратності або величини вентиляційного обміну в приміщенні
Найменування приміщень |
Розрахункова температура в приміщені, tв,°С |
Кратність або величина вентиляційного обміну (витяжка), м3/(годм2) |
Житлова кімната квартири |
20 |
3 |
Кухня з газовою плитою |
18 |
90 |
Ванна індивідуальна |
25 |
25 |
Суміщений санітарний вузол |
25 |
50 |
Індивідуальний туалет |
20 |
50 |
Сходова клітка |
16 |
- |
ДОДАТОК Н
Таблиця Н.1 – Розрахунок тепловтрат приміщеннями будівлі
Номер приміщення |
Назва приміщення |
Внутрішня температура t в , оС |
Огороджувальна конструкція приміщення |
Різниця температур, tв - tз , оС |
Коефіцієнт n |
Коефіцієнт теплопередачі, К, Вт/(м К) |
Додаткові тепловтрати на орієнтацію в частках від основних втрат ( 1+∑b)
|
Тепловий потік через конструкцію , Q а , Вт |
Втрати теплоти через вхідні двері сходових клітин, Q в , Вт
|
Загальні втрати тепла, Q, Вт |
Втрати теплоти на нагрівання вентиляційного повітря приміщення
|
|||||||||||||||||||||||
Позначення |
Орієнтація |
Розміри, м |
Площа, А, м2 |
|||||||||||||||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
||||||||||||||||||||
І поверх |
||||||||||||||||||||||||||||||||||
101 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
Всього для І поверха: ∑= |
||||||||||||||||||||||||||||||||||
ІІ поверх ( аналогічно ІІІ поверх) ( аналогічно ІV поверх) |
||||||||||||||||||||||||||||||||||
201 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
Всього для ІI поверха: ∑= |
||||||||||||||||||||||||||||||||||
V поверх |
||||||||||||||||||||||||||||||||||
501 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
Всього для V поверха: ∑= |
||||||||||||||||||||||||||||||||||
Всього для всієї будівлі : ∑=
ДОДАТОК Р
Таблиця Р.1 – Коефіцієнти місцевих опорів для деяких елементів систем водяного опалення
Елемент системи опалення |
Діаметр умовного проходу, мм |
|
Проточні повітрозбірники та розширювальні баки |
- |
1.5 |
Радіатори двоколонні при діаметрі підводу 15 мм |
- |
1.6 |
Те ж саме 20 мм |
- |
1.2 |
Крани пробкові |
15 20 |
3.5 1.5 |
Вентилі з вертикальним шпинделем |
15 20 25, 32 40 50 |
16 10 9 8 7 |
Засувки паралельні |
- |
0.5 |
Крани подвійного регулювання з циліндричною пробкою |
15 |
4 |
Крани триходові тресту Сантехдеталь на прямий прохід |
15 |
2 |
Те ж саме на прохід з поворотом |
15, 20 |
3 |
Раптове розширення (відноситься до більшої швидкості) |
- |
1 |
Раптове звуження (відноситься до більшої швидкості) |
- |
0.6 |
Відступи |
- |
0.5 |
Трійники: на прямий прохід на прохід з поворотом на протитечії Хрестовини: на прямий прохід на прохід з поворотом |
- - - - - |
1 1.5 3 2 3 |
Відводи гнуті під кутом 90° |
15 20 25 32 і більше |
1.5 1 0.5 0.3 |
Качки гнуті |
15 |
0.8 |
Скоби гнуті |
20 |
11.5 |
Грязьовики |
- |
10 |
ДОДАТОК С
Таблиця С.1 – Втрати тиску на місцеві опори для розрахунку трубопроводів водяного опалення
Швидкість руху води, м/с |
Втрата тиску, Па, при сумі коефіцієнтів місцевих опорів |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
0.1 |
4.89 |
9.78 |
14.7 |
19.6 |
24.4 |
29.3 |
34.2 |
39.1 |
44.0 |
48.9 |
0.12 |
7.04 |
14.1 |
21.1 |
28.2 |
35.2 |
42.2 |
49.3 |
56.3 |
63.4 |
70.4 |
0.14 |
9.58 |
19.2 |
28.7 |
38.3 |
47.9 |
57.5 |
67.1 |
76.7 |
86.2 |
95.8 |
0.16 |
12.5 |
25.0 |
37.5 |
50.1 |
62.6 |
75.1 |
87.6 |
100 |
113 |
125 |
0.18 |
16.7 |
33.5 |
50.2 |
67.0 |
83.7 |
100 |
117 |
133 |
150 |
167 |
0.2 |
19.6 |
39.1 |
58.7 |
78.2 |
97.8 |
117 |
136 |
156 |
176 |
195 |
0.22 |
23.7 |
47.5 |
71.0 |
94.6 |
118 |
142 |
166 |
189 |
213 |
237 |
0.24 |
28.1 |
56.3 |
84.5 |
112 |
141 |
169 |
197 |
225 |
253 |
281 |
0.25 |
30.5 |
61.1 |
91.7 |
122 |
152 |
183 |
214 |
244 |
275 |
305 |
0.26 |
33.0 |
66.1 |
99.1 |
132 |
165 |
198 |
231 |
264 |
297 |
330 |
0.27 |
35.6 |
71.3 |
106 |
142 |
178 |
214 |
249 |
285 |
321 |
356 |
0.28 |
38.3 |
76.6 |
115 |
153 |
192 |
230 |
268 |
307 |
345 |
383 |
0.29 |
41.1 |
82.2 |
123 |
164 |
205 |
247 |
288 |
329 |
370 |
411 |
0.30 |
44.0 |
88.0 |
132 |
176 |
220 |
264 |
308 |
352 |
396 |
440 |
0.31 |
47.0 |
94.0 |
140 |
188 |
235 |
282 |
329 |
375 |
423 |
470 |
0.32 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
0.33 |
53.2 |
106 |
159 |
213 |
266 |
319 |
373 |
426 |
479 |
532 |
0.34 |
56.5 |
113 |
169 |
226 |
282 |
339 |
395 |
452 |
508 |
565 |
0.35 |
59.9 |
120 |
180 |
239 |
299 |
359 |
419 |
479 |
539 |
599 |
0.36 |
63.3 |
127 |
190 |
253 |
317 |
380 |
443 |
507 |
570 |
633 |
0.37 |
66.9 |
134 |
201 |
268 |
335 |
401 |
468 |
535 |
602 |
669 |
0.38 |
70.6 |
141 |
212 |
282 |
353 |
423 |
494 |
565 |
635 |
706 |
0.39 |
74.3 |
149 |
223 |
297 |
371 |
446 |
520 |
595 |
669 |
743 |
0.40 |
78.2 |
156 |
234 |
313 |
391 |
469 |
547 |
626 |
704 |
782 |
0.41 |
82.2 |
164 |
246 |
328 |
411 |
493 |
575 |
657 |
739 |
822 |
0.42 |
86.2 |
172 |
259 |
345 |
431 |
517 |
604 |
690 |
776 |
862 |
0.43 |
90.4 |
181 |
271 |
361 |
452 |
542 |
633 |
723 |
813 |
904 |
0.44 |
94.6 |
189 |
284 |
378 |
473 |
568 |
662 |
757 |
852 |
946 |
0.45 |
99.0 |
198 |
297 |
396 |
495 |
594 |
693 |
792 |
891 |
990 |
0.46 |
103 |
207 |
310 |
414 |
517 |
621 |
724 |
827 |
931 |
1034 |
0.47 |
107 |
216 |
324 |
431 |
540 |
648 |
756 |
864 |
972 |
1080 |
0.48 |
112 |
225 |
338 |
450 |
563 |
670 |
788 |
901 |
1014 |
1126 |
Продовження таблиці С.1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
0.49 |
117 |
235 |
352 |
469 |
587 |
704 |
821 |
939 |
1056 |
1174 |
0.50 |
122 |
244 |
367 |
489 |
611 |
733 |
855 |
978 |
1100 |
1222 |
0.51 |
127 |
254 |
381 |
509 |
636 |
763 |
890 |
1017 |
1144 |
1271 |
0.52 |
132 |
264 |
397 |
529 |
661 |
793 |
925 |
1057 |
1189 |
1322 |
0.53 |
137 |
275 |
412 |
549 |
687 |
824 |
961 |
1098 |
1236 |
1373 |
0.54 |
142 |
285 |
427 |
570 |
713 |
855 |
998 |
1140 |
1283 |
1425 |
0.55 |
148 |
296 |
444 |
591 |
739 |
887 |
1035 |
1183 |
1331 |
1479 |
0.56 |
153 |
306 |
460 |
613 |
766 |
919 |
1073 |
1226 |
1380 |
1533 |
0.57 |
159 |
318 |
476 |
635 |
794 |
963 |
1111 |
1271 |
1429 |
1588 |
0.58 |
164 |
329 |
493 |
658 |
822 |
987 |
1151 |
1316 |
1480 |
1644 |
0.59 |
170 |
340 |
510 |
681 |
851 |
1021 |
1191 |
1361 |
1531 |
1701 |
0.60 |
176 |
352 |
528 |
704 |
880 |
1056 |
1232 |
1408 |
1584 |
1760 |
0.61 |
182 |
364 |
545 |
728 |
909 |
1091 |
1273 |
1455 |
1637 |
1819 |
0.62 |
188 |
376 |
564 |
752 |
940 |
1127 |
1315 |
1503 |
1691 |
1879 |
0.63 |
194 |
388 |
582 |
776 |
970 |
1164 |
1358 |
1552 |
1746 |
1940 |
0.64 |
200 |
400 |
600 |
801 |
1001 |
1201 |
1401 |
1602 |
1802 |
2002 |
0.65 |
206 |
413 |
619 |
826 |
1032 |
1239 |
1445 |
1652 |
1859 |
2065 |
0.66 |
213 |
426 |
639 |
852 |
1065 |
1278 |
1491 |
1703 |
1916 |
2129 |
0.67 |
219 |
439 |
658 |
878 |
1097 |
1316 |
1536 |
1775 |
1975 |
2194 |
0.68 |
226 |
452 |
678 |
904 |
1130 |
1356 |
1582 |
1808 |
2034 |
2260 |
0.69 |
233 |
465 |
698 |
931 |
1164 |
1396 |
1629 |
1862 |
2095 |
2327 |
0.70 |
239 |
479 |
719 |
958 |
1198 |
1437 |
1677 |
1916 |
2156 |
2395 |
0.71 |
246 |
493 |
739 |
985 |
1232 |
1478 |
1725 |
1971 |
2218 |
2464 |
0.72 |
253 |
507 |
760 |
1014 |
1267 |
1520 |
1774 |
2027 |
2281 |
2534 |
0.73 |
260 |
521 |
781 |
1042 |
1302 |
1563 |
1824 |
2084 |
2344 |
2605 |
0.74 |
268 |
535 |
803 |
1071 |
1338 |
1606 |
1873 |
2141 |
2409 |
2677 |
0.75 |
275 |
550 |
825 |
1100 |
1375 |
1650 |
1925 |
2200 |
2475 |
2750 |
0.76 |
282 |
564 |
847 |
1129 |
1412 |
1694 |
1976 |
2259 |
2541 |
2823 |
0.77 |
290 |
580 |
869 |
1159 |
1449 |
1739 |
2029 |
2319 |
2609 |
2898 |
0.78 |
297 |
594 |
892 |
1190 |
1487 |
1784 |
2082 |
2379 |
2676 |
2974 |
0.79 |
305 |
610 |
915 |
1220 |
1525 |
1830 |
2136 |
2441 |
2746 |
3051 |
0.80 |
313 |
626 |
939 |
1251 |
1564 |
1877 |
2190 |
2503 |
2816 |
3129 |
0.85 |
353 |
706 |
1059 |
1413 |
1766 |
2119 |
2472 |
2826 |
3179 |
3532 |
0.90 |
396 |
792 |
1188 |
1584 |
1980 |
2376 |
2772 |
3168 |
3564 |
3960 |
0.95 |
441 |
882 |
1323 |
1765 |
2226 |
2647 |
3088 |
3529 |
3971 |
4412 |
1.00 |
489 |
978 |
1466 |
1955 |
2444 |
2933 |
3422 |
3911 |
4400 |
4888 |
1.05 |
539 |
1078 |
1617 |
2156 |
2695 |
3234 |
3773 |
4311 |
4850 |
5390 |
1.10 |
592 |
1183 |
1775 |
2366 |
2958 |
3549 |
4141 |
4732 |
5324 |
5915 |
1.15 |
646 |
1293 |
1939 |
2586 |
3232 |
3879 |
4526 |
5172 |
5818 |
6465 |
1.20 |
704 |
1408 |
2112 |
2816 |
3520 |
4224 |
4928 |
5631 |
6335 |
7039 |
Продовження таблиці С.1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1.25 |
764 |
1528 |
2292 |
3055 |
3819 |
4583 |
5347 |
6111 |
6874 |
7638 |
1.30 |
826 |
1652 |
2478 |
3304 |
4131 |
4957 |
5783 |
6609 |
7435 |
8261 |
1.35 |
891 |
1782 |
2673 |
3564 |
4455 |
5346 |
6237 |
7127 |
8018 |
8909 |
1.40 |
958 |
1916 |
2874 |
3832 |
4791 |
5749 |
6707 |
7665 |
8623 |
9581 |
1.45 |
1028 |
2056 |
3083 |
4111 |
5139 |
6167 |
7194 |
8222 |
9250 |
10278 |
1.50 |
1100 |
2200 |
3300 |
4400 |
5500 |
6600 |
7700 |
8800 |
9900 |
10999 |
1.55 |
1174 |
2349 |
3523 |
4698 |
5872 |
7047 |
8221 |
9396 |
10570 |
11744 |
1.60 |
1251 |
2503 |
3754 |
5006 |
6257 |
7509 |
8760 |
10011 |
11263 |
12514 |
1.65 |
1331 |
2662 |
3993 |
6324 |
6654 |
7985 |
9316 |
10747 |
11978 |
13309 |
1.70 |
1413 |
2826 |
4238 |
5651 |
7064 |
8477 |
9889 |
11302 |
12715 |
14127 |
1.75 |
1497 |
2994 |
4491 |
5988 |
7485 |
8982 |
10480 |
11977 |
13473 |
14971 |
1.80 |
1584 |
3167 |
4751 |
6335 |
7919 |
9503 |
11087 |
12671 |
14254 |
15838 |
1.85 |
1673 |
3346 |
5019 |
6692 |
8365 |
10038 |
11711 |
13384 |
15058 |
16731 |
1.90 |
1764 |
3529 |
5294 |
7060 |
8824 |
10588 |
12353 |
14118 |
5883 |
17647 |
1.95 |
1859 |
3718 |
5577 |
7435 |
9294 |
11153 |
13012 |
14870 |
16730 |
18588 |
2.00 |
1955 |
3911 |
5866 |
7821 |
9777 |
11732 |
13687 |
15643 |
17598 |
19554 |
ДОДАТОК Т
Таблиця Т.1 – Гідравлічний розрахунок систем опалення
Вихідні дані |
Прийняте |
Rl+Z, Па |
||||||||
Ділянка |
Q, Вт |
G, кг/год |
l, м |
dу, мм |
υ, м/с |
R, Па/м |
Rl, Па |
|
Z, Па |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
ДОДАТОК У
Таблиця У.1 – Значення коефіцієнта 1, що враховує додатковий тепловий потік встановлюваних опалювальних приладів за рахунок округлення понад розрахункової величини площі їхньої поверхні
Крок номенклатурного ряду опалювального приладу (кВт) |
Коефіцієнт 1 |
0.12 0.15 0.18 0.21 0.24 0.30 |
1.02 1.03 1.04 1.06 1.08 1.13 |
ДОДАТОК Х
Таблиця Х.1 – Коефіцієнт врахування додаткових втрат теплоти нагрівальними приладами, які встановлено біля зовнішніх огороджувальних конструкцій
Опалювальний прилад |
Коефіцієнт 2 під час установки приладу |
|
У зовнішньої стіни, в тому числі під світловим прорізом |
У засклення світлового прорізу |
|
Радіатор: чавунний секційний сталевий панельний Конвектор: з кожухом без кожуха |
1.02 1.04 1.02 1.03 |
1.07 1.10 1.05 1.07 |
ДОДАТОК Ц
Таблиця Ц.1 – Тепловіддача відкрито прокладених трубопроводів (вертикальних - верхній, горизонтальних - нижній рядок) водяних систем опалення
tг-tв, °С |
Умовний діаметр,мм |
Тепловіддача 1 м труби, Вт/м, при tг - tв, °С, через 1°С |
|||||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
||
50 |
10 |
30 41 |
30 42 |
31 43 |
32 44 |
32 45 |
34 46 |
35 47 |
35 49 |
36 50 |
37 50 |
||
15 |
38 50 |
38 51 |
39 52 |
41 53 |
41 56 |
43 57 |
44 58 |
44 59 |
45 60 |
46 61 |
|||
20 |
47 60 |
49 61 |
50 64 |
51 65 |
52 66 |
53 68 |
54 70 |
56 71 |
57 73 |
58 74 |
|||
25 |
59 73 |
60 74 |
62 76 |
64 79 |
65 80 |
67 82 |
68 85 |
70 86 |
72 88 |
73 91 |
|||
32 |
74 91 |
76 92 |
78 94 |
80 96 |
82 99 |
84 101 |
86 103 |
88 106 |
91 108 |
92 112 |
|||
40 |
85 100 |
86 102 |
88 106 |
91 108 |
93 110 |
96 113 |
97 116 |
99 118 |
101 121 |
103 124 |
|||
50 |
106 122 |
108 125 |
111 129 |
114 132 |
117 135 |
120 138 |
123 141 |
125 144 |
128 148 |
131 151 |
|||
60 |
10 |
38 52 |
38 52 |
39 53 |
41 54 |
42 56 |
42 57 |
43 58 |
44 59 |
44 60 |
45 62 |
||
15 |
47 63 |
49 65 |
50 66 |
51 67 |
52 69 |
53 70 |
55 71 |
55 73 |
56 74 |
57 75 |
|||
20 |
59 77 |
61 79 |
63 80 |
64 81 |
65 83 |
66 85 |
67 86 |
68 88 |
70 89 |
72 92 |
|||
25 |
74 92 |
76 94 |
78 96 |
79 98 |
81 100 |
83 102 |
85 104 |
86 106 |
88 108 |
89 110 |
|||
32 |
94 114 |
96 115 |
98 118 |
100 121 |
102 123 |
105 125 |
106 128 |
108 130 |
110 132 |
113 135 |
|||
40 |
107 127 |
109 129 |
111 132 |
114 135 |
116 137 |
119 141 |
121 143 |
123 145 |
125 149 |
128 151 |
|||
50 |
134 155 |
137 157 |
141 160 |
143 164 |
146 167 |
149 171 |
152 174 |
156 177 |
158 182 |
162 185 |
|||
70 |
10 |
46 63 |
48 64 |
49 65 |
49 66 |
50 67 |
51 68 |
52 70 |
52 71 |
53 73 |
55 73 |
||
15 |
59 77 |
60 79 |
61 80 |
63 81 |
64 82 |
65 84 |
66 86 |
67 87 |
68 89 |
70 91 |
|||
20 |
74 93 |
75 95 |
77 96 |
78 97 |
80 100 |
81 102 |
83 103 |
84 105 |
86 107 |
87 108 |
|||
25 |
93 113 |
94 114 |
96 116 |
97 118 |
100 121 |
101 123 |
103 125 |
107 128 |
107 128 |
109 131 |
|||
32 |
117 138 |
119 141 |
121 143 |
123 145 |
125 148 |
128 151 |
130 153 |
133 156 |
135 159 |
137 162 |
|||
40 |
132 155 |
135 157 |
137 160 |
140 163 |
143 166 |
145 168 |
148 172 |
151 174 |
152 178 |
154 180 |
|||
50 |
165 187 |
167 191 |
171 194 |
174 198 |
178 202 |
180 205 |
185 208 |
187 213 |
191 215 |
194 218 |
|||
80 |
10 |
56 75 |
57 75 |
58 78 |
58 79 |
59 80 |
60 81 |
61 82 |
63 84 |
64 85 |
65 86 |
||
15 |
71 92 |
72 93 |
73 94 |
74 96 |
75 98 |
77 100 |
78 101 |
79 101 |
81 102 |
81 105 |
|||
20 |
88 109 |
89 111 |
92 114 |
93 115 |
94 117 |
96 120 |
98 121 |
99 123 |
101 125 |
102 127 |
|||
25 |
110 134 |
113 136 |
114 138 |
116 141 |
119 143 |
120 145 |
122 146 |
124 149 |
125 151 |
128 153 |
|||
32 |
139 164 |
142 166 |
144 170 |
146 172 |
149 174 |
151 178 |
153 180 |
156 182 |
158 186 |
162 188 |
|||
40 |
158 184 |
160 186 |
165 189 |
166 192 |
169 195 |
173 198 |
174 201 |
177 204 |
180 208 |
182 210 |
|||
50 |
196 223 |
200 227 |
203 230 |
207 235 |
210 238 |
214 242 |
217 246 |
221 250 |
224 253 |
228 257 |
|||
ДОДАТОК Ш
Таблиця Ш.1 –Значення коефіцієнта затікання води
в приладових вузлах з радіаторами секційними
Приладовий вузол |
Приєднання приладів до стояка |
Підвід із замикаючою ділянкою |
|
З триходовим краном КРТ |
Одностороннє Двостороннє |
- - |
1.0 0.5 |
З прохідним краном КРП |
Одностороннє |
Зміщеним Осьовим |
0.5 0.33 |
Двостороннє |
Зміщеним Осьовим |
0.2 0.17 |
Примітка. При підводах із качками для цього вузла = 0.33, для інших вузлів значення не змінюється.
ДОДАТОК Щ
Таблиця Щ.1 – Значення показників n, p, c для визначення теплового потоку опалювальних приладів
Тип опалювального приладу |
Напрямок руху теплоносія |
Витрати теплоносія Gпр, кг/год |
n |
p |
c |
Радіатор чавунний секційний |
Зверху - вниз |
18-53 54-535 536-900 |
0.3 |
0.02 0 0.01 |
1.039 1.0 0.996 |
Знизу - вниз |
18-118 119-900 |
0.15 |
0.08 0 |
1.092 1.0 |
|
Знизу – вгору |
18-64 65-900 |
0.25 |
0.12 0.04 |
1.113 0.97 |
|
Конвектор настінний без кожуха типу “Акорд” однорядний та дворядний |
Будь-який |
36-900 |
0.2 |
0.03 |
1 |
ДОДАТОК Ю
Таблиця Ю.1 – Значення коефіцієнта 4, що враховує спосіб встановлення опалювальних приладів
Ескіз установки приладу |
Спосіб установки приладу |
А, мм |
4 |
1 |
2 |
3 |
4 |
|

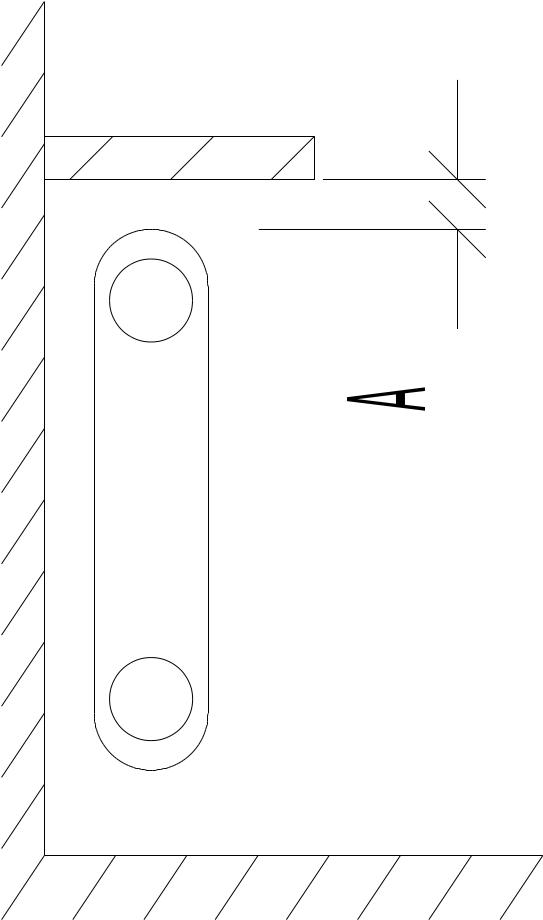

Біля стіни без ніші та перекритий дошкою у вигляді полиці |
40 80 100 |
1.05 1.03 1.02 |
|

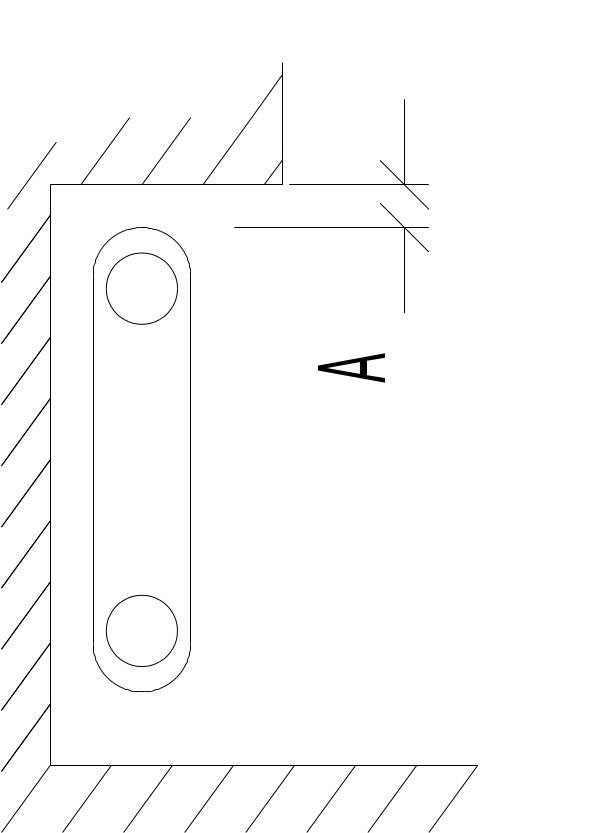

Біля стінній ніші |
40 80 100 |
1.11 1.07 1.06 |
|
Біля стіни без ніші та закритий дерев'яною шафою зі щілинами в його передній стінці біля підлоги та у верхній дошці |
260 220 180 150 |
1.12 1.13 1.19 1.25 |
|
Те ж саме, але зі щілинами у верхній частині передньої дошки:
відкритими закритими сітками |
130 130 |
1.2 1.4 |
|

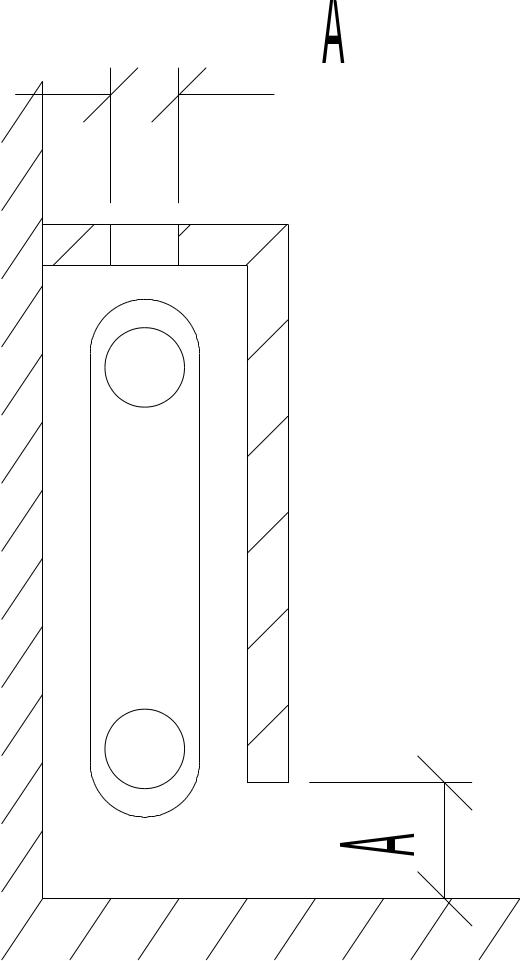

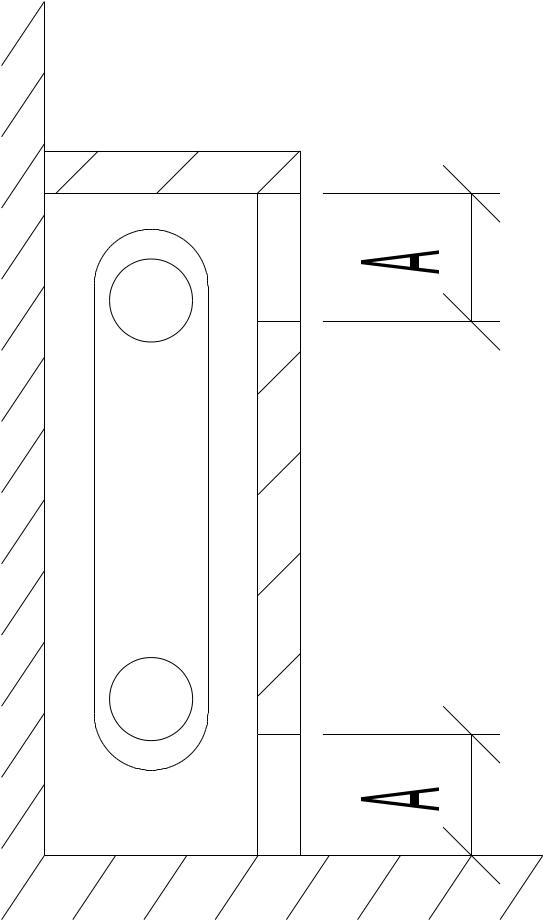

Біля стіни без ніші і закритий шафою: у верхній дошці шафи прорізана щілина Б, ширина якої не менше глибини приладу. Спереду шафа закрита дерев'яними ґратами, що не доходять до підлоги на відстань А (не менше 100 мм) |
100 |
1.15 |
|

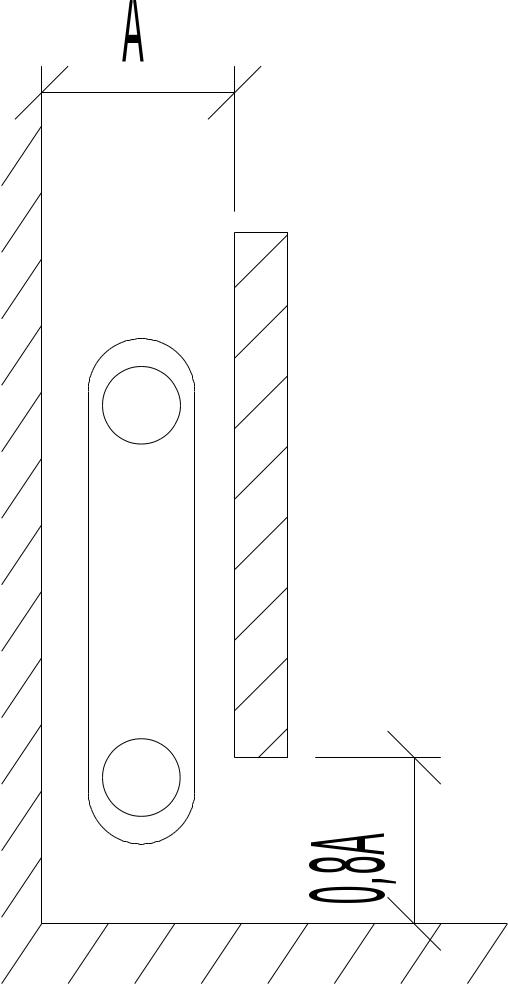

Біля стіни без ніші і закритий екраном, що не доходить до підлоги на відстань 0,8А |
- |
0.9 |
ДОДАТОК Я.1
Приклад оформлення титульного аркуша
розрахунково-пояснювальної записки
Міністерство освіти і науки України
ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ
Факультет: САНІТАРНО-ТЕХНІЧНИЙ
Кафедра: ТЕПЛОГАЗОПОСТАЧАННЯ, ВЕНТИЛЯЦІЯ ТА
ВИКОРИСТАННЯ ТЕПЛОВИХ ВТОРИННИХ
ЕНЕРГОРЕСУРСІВ
РОЗРАХУНКОВО-ПОЯСНЮВАЛЬНА
ЗАПИСКА
ДО КУРСОВОГО ПРОЕКТУ:
«ОПАЛЕННЯ ТА ВЕНТИЛЯЦІЯ ЖИТЛОВОЇ БУДІВЛІ»
Керівник проекту:
________________
Дата „ „ 20__р.
Підпис .
Розробив студент(ка):
___________________
Група: .
Дата „ „ 20__р.
Підпис .
Харків 20__
ДОДАТОК Я.2
Приклад оформлення завдання до курсового проекту
