Подп. Дата колесных пар с буксовыми узлами грузовых вагонов маги-

54

служиванию

Руководящий документ по ремонту и техническому об- Лист

№ докум.

.

Изм Лист

Инв.

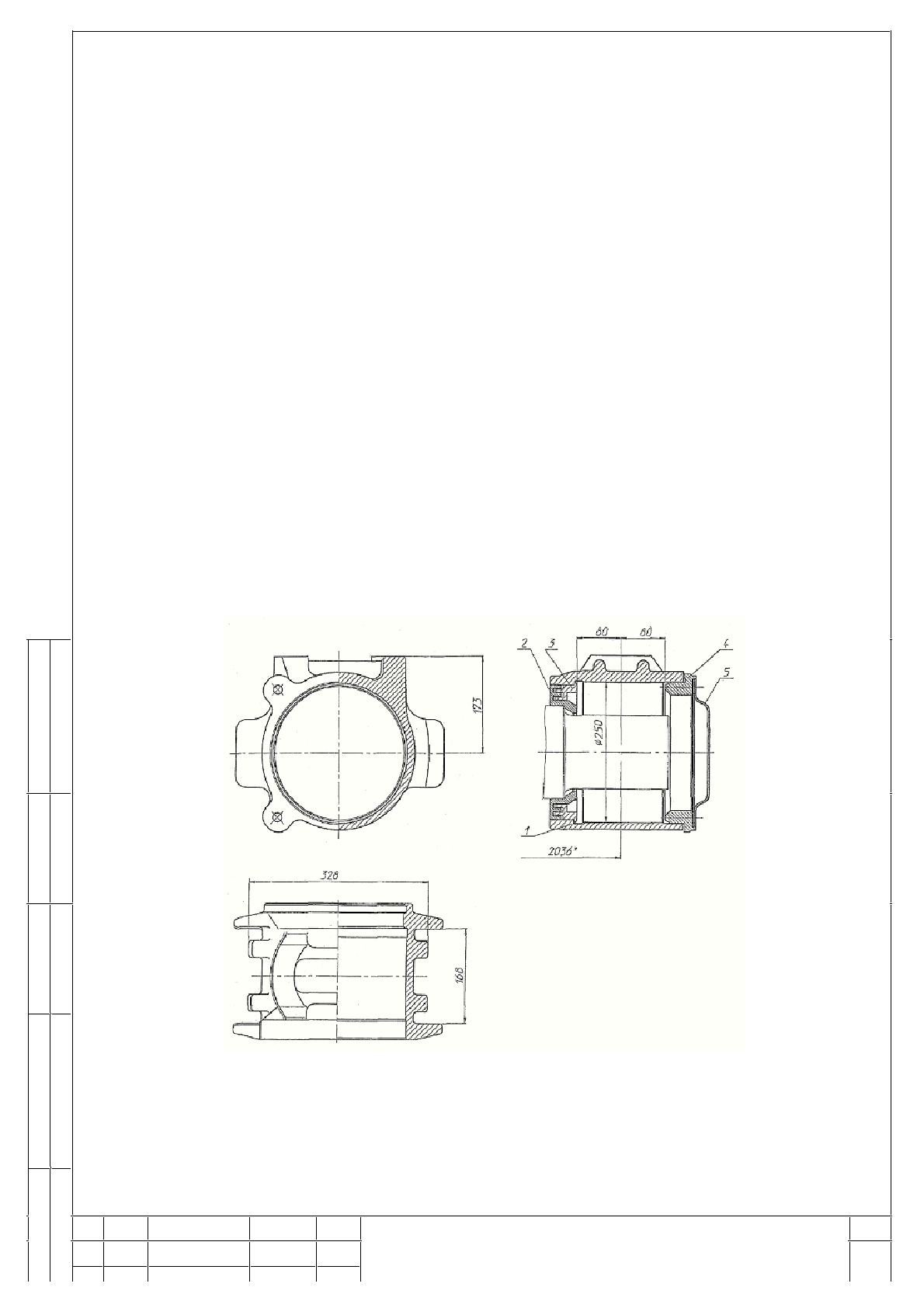

Рисунок 10.1 - Корпус буксы и детали буксового узла

крепительная; 5 - крышка смотровая

1 - корпус буксы; 2 - кольцо лабиринтное; 3 - лабиринт отъемный; 4 - крышка

* расстояние между центрами приложения нагрузки

Подп.

Инв.

Взам.

Подп.

типа тележки возможны другие варианты адаптеров.

Вариант конструкции адаптера приведен на рисунке 10.2. В зависимости от

корпусом, так и с отъемной впрессованной частью.

Лабиринтная часть корпуса буксы может выполняться как единое целое с

30ГСЛ по нормативной документации, утвержденной в установленном порядке.

кольцо наружное подшипника кассетного типа и изготавливаемый из стали марки

15Л К20 по ГОСТ 977 или адаптер (полубукса), свободно устанавливаемый на

ляется через корпус буксы (рисунки 10.1 и 10.3), изготавливаемый из стали марки

Передача нагрузок от тележки на колесную пару и подшипники осуществ-

10.1 Корпус буксы и адаптер

виям, согласованным и утвержденным в установленном порядке.

требования к ним должны соответствовать ОСТ 24.153.12 или техническим усло-

Размеры корпусов букс, адаптеров и деталей буксовых узлов и технические

10 Конструкции деталей буксового узла

Подп. Дата колесных пар с буксовыми узлами грузовых вагонов маги-

55

служиванию

Руководящий документ по ремонту и техническому об- Лист

№ докум.

.

Изм Лист

Взам.

Подп.

Инв.

ствовать размерам, приведенным на рисунке 10.4.

тельная изготавливается из стали марки ст3 пс по ГОСТ 535 и должна соответ-

часть корпуса буксы и прикрепляется к нему болтами М20х60. Крышка крепи-

размещенными в нем подшипниками, устанавливается в переднюю торцевую

10.2.1 Крышка крепительная применяется для уплотнения корпуса буксы с

10.2 Крышки крепительная и смотровая

Инв.

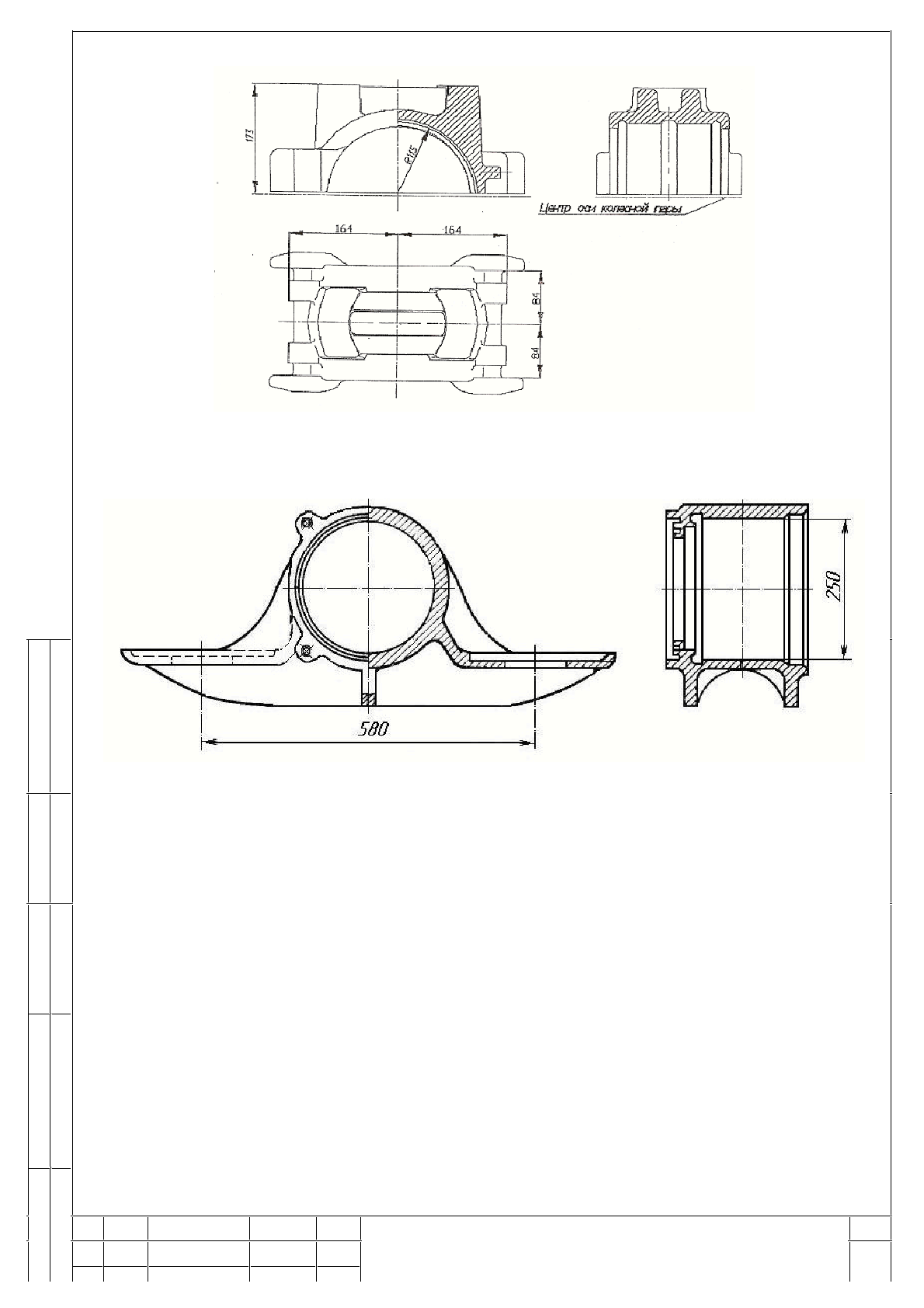

Рисунок 10.3 Корпус буксы изотермического вагона

Подп.

Рисунок 10.2 – Адаптер

Подп. Дата колесных пар с буксовыми узлами грузовых вагонов маги-

56

служиванию

Руководящий документ по ремонту и техническому об- Лист

№ докум.

.

Изм Лист

Инв.

Рисунок 10.5 Крышка смотровая

Инв.

Взам.

Подп.

ствовать размерам, приведенным на рисунке 10.5.

стали марки ст10 кп по ГОСТ 16523 из листа 6-3 ГОСТ 19903 и должна соответ-

Подп.

резинового уплотнительного элемента. Крышка смотровая изготавливается из

крышки крепительной и прикрепляется болтами М12х35 для фиксации плоского

упрощения осмотра его передней части. Она устанавливается в торцевую часть

10.2.2 Крышка смотровая применяется для уплотнения буксового узла и

Рисунок 10.4 - Крышка крепительная

Подп. Дата колесных пар с буксовыми узлами грузовых вагонов маги-

57

служиванию

Руководящий документ по ремонту и техническому об- Лист

№ докум.

.

Изм Лист

Инв.

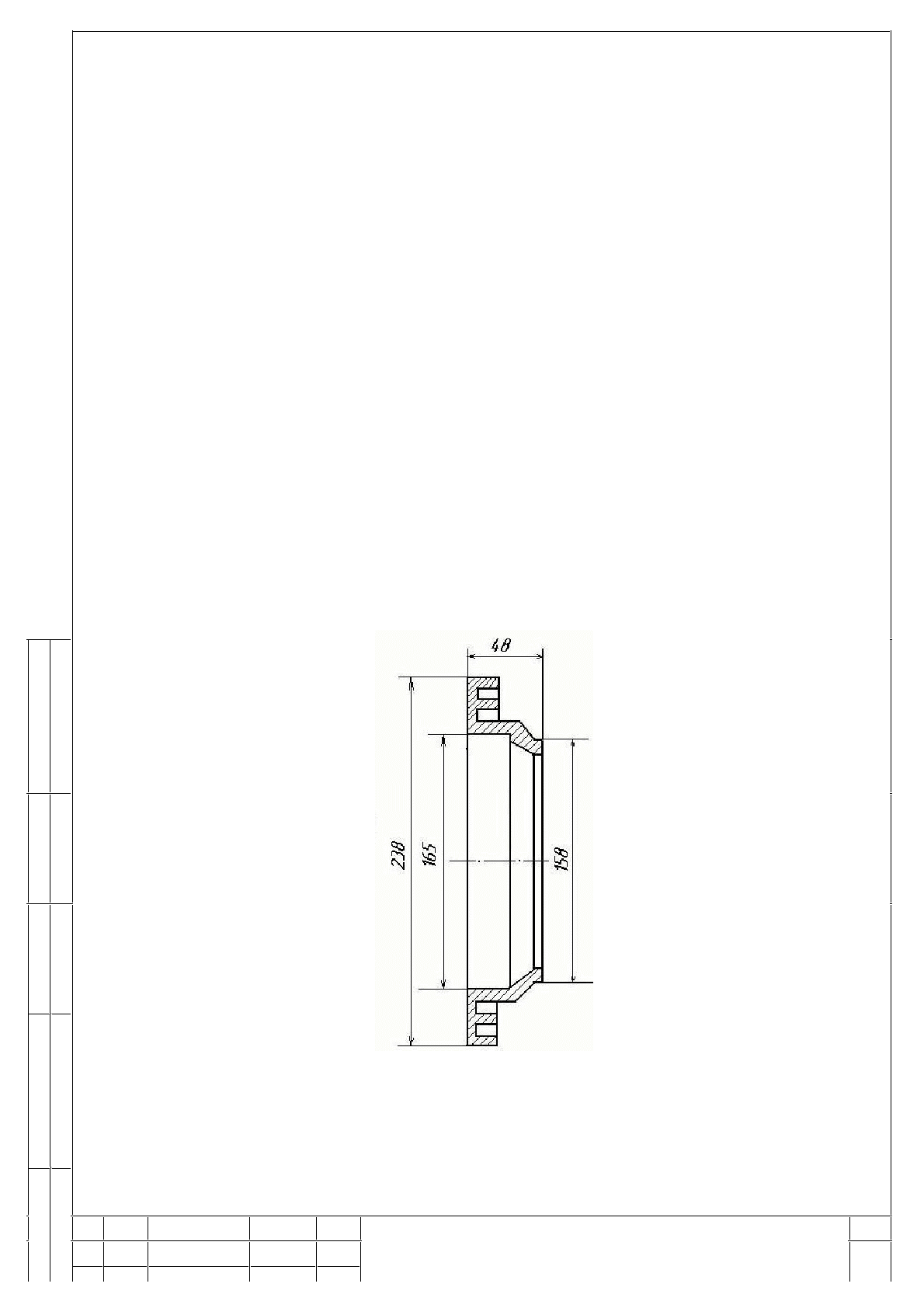

Рисунок 10.6 Кольцо лабиринтное

Подп.

Инв.

Взам.

Подп.

на рисунке 10.6.

ГОСТ 1050; ОС по ГОСТ 4728 и должно соответствовать размерам, приведенным

ливается из сталей марок: Ст3 сп, Ст5 пс, Ст5 сп по ГОСТ 535; 10, 35, 40 по

проникновения в корпус буксы воды, пыли, грязи. Кольцо лабиринтное изготав-

щается на предподступичной части оси и предназначено для предохранения от

Кольцо лабиринтное применяется для уплотнения буксового узла, разме-

10.3 Кольцо лабиринтное

крепления крышки крепительной.

10.2.3.2 болты М20-6g х 60.4.8 (М20-6g х 60.5.6, М20-6g х 60.5.8) - для

крепления крышки смотровой;

10.2.3.1 болты М12-6g х 35.4.8 (М12-6g х 35.5.6, М12-6g х 35.5.8) - для

ГОСТ 7805 и ГОСТ 1759.4 и использоваться:

вой к корпусу буксы должны соответствовать требованиям ГОСТ 7798 или

10.2.3 Болты, применяемые для крепления крышек крепительной и смотро-
