Экспериментальная установка

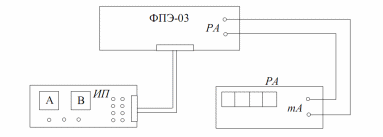

Установка для определения удельного заряда электрона посредством магнетрона состоит из модуля ФПЭ – 03, источника питания ИП и измерительного прибора РА. Блок – схема экспериментальной установки приведена на рис. 6.
Соленоид, вмонтированный в модуль ФПЭ-03, имеет следующие параметры:
Длина l = 167 мм;
Средний диаметр намотки d = 62 мм;
Число витков (указано на корпусе блока) N = 2000 – 3000
Внутри соленоида вдоль его оси помещается электровакуумная лампа. В данной лабораторной установке используется электровакуумная лампа марки 6Ж32П имеющая следующие параметры:
Рис.
6.
Напряжение питания постоянного тока U = (12÷120) В.
Допустимая нагрузка I = (1,5÷10) мА.
Напряжение накала переменного тока U =6,3 В
Средний радиус анода = 6 мм
Средний радиус катода r = 0,3 мм
На передней панели блока ФПЭ–03 графически изображена упрощенная электрическая схема, установлены два гнезда для подключения измерительного прибора и разъем. Питание соленоида и лампы осуществляется от модуля ИП через кабель, подсоединяемый к разъему на задней панели.
На лицевой панели ИП (рис.7) расположены основные органы управления, коммутации и индикации параметров электрических цепей выходных каналов модуля.
Рис.7.
Тумблер «СЕТЬ» осуществляет подключение модуля к питающей сети 220 В, 50 Гц и снабжена индикатором подключения. Контактные гнезда «~ 6,3 В»; «2,5 – 4,5 В (V1)»; «5 – 25 В (V2)»; «12 – 120 В (V3)»; «12 В» служат для проверки величины выходных напряжений каналов и возможности добавочного использования каналов, минуя специальный разъем на задней стенке модуля. Амперметр (А) и вольтметр (V) предназначены для контроля величины тока и напряжения на каналах (V1), (V2) и (V3). Для поочередного подключения амперметра в каналы (V1) и (V2) служит переключатель S1 («контроль тока»), а вольтметра в каналы (V1), (V2) и (V3) – переключатель S2 («контроль напряжения»). Рядом с вольтметром находится светодиод, показывающий изменение множителя шкалы вольтметра (« х10 ») для каналов (V2) и (V3). Ручки регуляторов поз.1, 2, 3 служат для плавного регулирования величин напряжений соответствующих каналов.
На задней стенке модуля установлены предохранители защиты от короткого замыкания в цепях питания сети, штепсельный разъем для присоединения нагрузки с помощью кабеля, входящего в комплект модуля, клемма заземления.
Порядок выполнения работы
I. Модельный эксперимент
1. Запустите программу «Открытая физика». В разделе «Электричество и магнетизм» выберите «Движение заряда в магнитном поле».
2. Нажмите кнопку «Выбор». с помощью регулятора величины магнитной индукции установите числовое значение , взятое из таблицы 1 для вашей бригады.
Таблица 1
Номер бригады |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
В, мТл |
-2 |
-1,5 |
-1 |
-0,5 |
2 |
1,5 |
1 |
0,5 |
3.
Аналогичным
образом, установите минимальное значение
скорости
.
4.
Установите
максимальное значение вертикальной
составляющей скорости
5. Нажмите кнопку «Старт» и наблюдайте за движением частицы.
6. Зарисуйте форму траектории частицы. На рисунке укажите направления векторов магнитной индукции, скорости частицы и силы Лоренца, действующей на заряженную частицу.
7.
Повторите
пп.4 и 5 для случаев
,
,
8. Пользуясь «правилом левой руки», определите знак заряда частицы.
