Состав продуктов сгорания и объёмная доля углекислоты и водяных паров

Таблица 2.

Наименование рассчитываемой величины	Обозна- чение	Единица измерения	Коэффициент избытка воздуха
Теоретический объем продуктов сгорания		м3/м3	10,69	10,69	10,69	10,69
Избыточный объем воздуха		м3/м3	0,95	1,9	2,85	3,8
Действительный объем продуктов сгорания		м3/м3	11,66	12,62	13,59	14,55
Избыточный объем водяных паров		м3/м3	0,015	0,03	0,045	0,061
Действительный объём водяных паров		м3/м3	2,18	2,19	2,21	2,22
Объемная доля сухих трехатомных газов в продуктах сгорания		-	0,086	0,079	0,074	0,069
Общая объемная доля водяных паров газов в продуктах сгорания		-	0,187	0,174	0,162	0,152
Общая объемная доля трехатомных газов в продуктах сгорания		-	0,273	0,253	0,236	0,221

;

;

;

;

/ ;

= / ;

= +

Коэффициент избытка воздуха по мере движения продуктов сгорания увеличивается. Это обусловлено тем, что давление в агрегате меньше давления окружающего воздуха и через неплотности в обмуровке происходит присос атмосферного воздуха.

Энтальпия воздуха и продуктов сгорания

Количество теплоты содержащейся в воздухе или в продуктах сгорания называется теплосодержанием (энтальпией) воздуха или продуктов сгорания.

При выполнении расчетов принято энтальпию воздуха и продуктов сгорания относить к 1м³ (при нормальных условиях) газообразного топлива.

Энтальпия воздуха , (кДж/м³)

где - удельная теплоемкость влажного воздуха, кДж/(м³*К)

t_в - температура воздуха, ˚С.

Энтальпия теоретических объемов продуктов сгорания кДж/м³ представляющих собой смесь газов при температуре T.

, (кДж/м³)

Температуру воздуха в котельной принимаем t_в=30⁰С.

Значения теплоёмкостей берем из табл.III.2(1,с.92).

Результаты расчета энтальпий

Таблица 3.

Коэффициент избытка воздуха	Температура газов T,°С	,кДж/м3
	2000	9200
	800	3312
	1000	4560
	400	1696
	500	2300
	200	900
	300	1450
	100	471

По полученным значениям теплосодержаний строим H-T диаграмму.

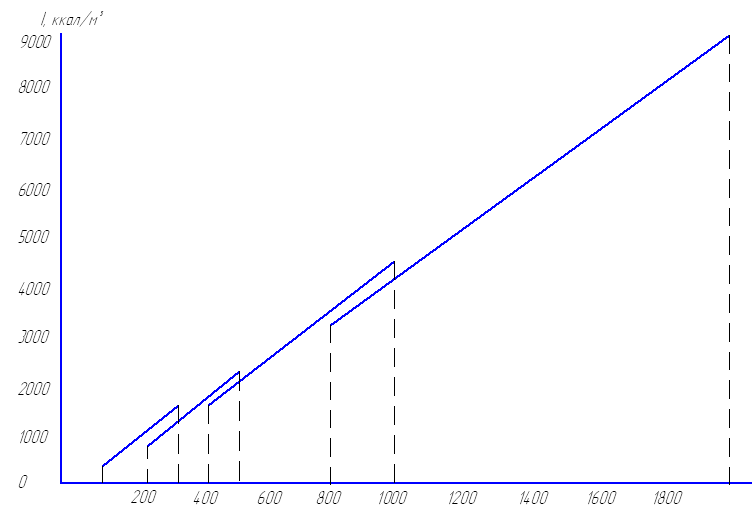

Рис.4. H-T диаграмма.
