7. Основные и вспомогательные рабочие органы отвального плуга.
Основными рабочими органами отвального плуга являются: нож -1 (рис.2), предплужник -2, корпус-3, почвоуглубитель - 4.Корпус состоит из лемеха, отвала, полевой доски и стойки.
Вспомогательными частями корпуса являются: полевая доска-5 и стоЙка-6. Вспомогательными органами плуга являются - рама с прицепами или навесным устройством, опорные колеса, механизмы для заглубления и выглубления корпусов и предохранительное устройство.

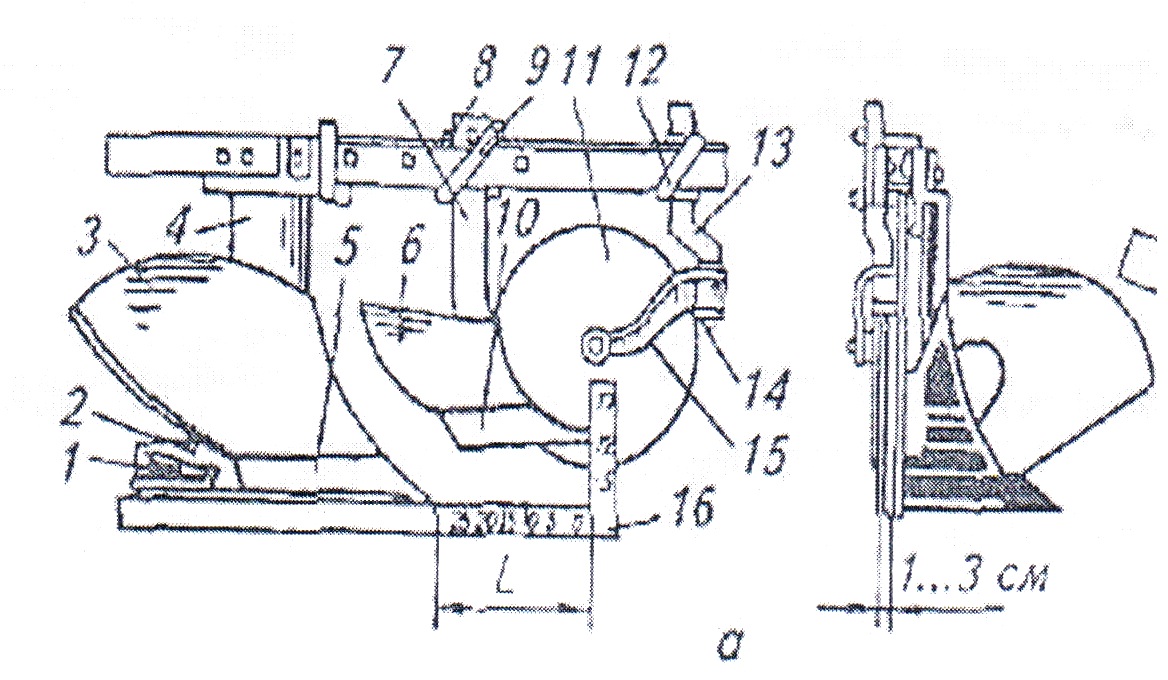

Рис. 2. Установка предплужника и дискового ножа
1 -пятка; 2 - полевая доска; 3-отвал; 4, 7- стойки; 5, 10- лемеха; 6-отвал предплужника; 7 - державка; 9, 12 - хомуты; 11 - диск ножа; 13- коленчатая стойка; 14- корончатая шайба; 15- вилка; 16- угольник.
8. Устройство и принцип работы противокаменистого плуга пгп-7-40.
Навесной семикорпусной плуг ПГП-7-40 снабжен гидропневматическими предохранителями. Предназначен для вспашки засоренных камнями почв на глубину до 27см.
На плоской раме плуга смонтирован 7 корпусов 12 (рис.3) шириной захвата 40см, семь гидроцилиндров 18, пневмогидроаккумулятор 7 (ПГА), маслянистая магистраль (маслопровод) 8, манометр 4, запорный кран 3 и механизмы переднего и заднего опорных колес. Корпус снабжен Г-образным грядилем 10, стойкой 9, накладным долотом 14, углоснимом 11, трапецеидальным лемехом и отвалом полувинтового типа с пером 13. каждый корпус шарнирно присоединен грядилем 10 к кронштейну 16, а стойкой 9 к штоку гидроцилиндра 18. Труба гидроцилиндра шарнирами присоединена на кронштейне 17. Кронштейны 16 и 17 приварены к основной балке рамы плуга.
Рабочие полости гидроцилиндров подключены гибкими маслопроводами 2 к масляной магистрали 8, соединенной с пневмогидроаккумулятором 7. Аккумулятор состоит из цилиндра и плавающего поршня 5, разделяющего внутреннюю полость цилиндра на две части. Верхняя полость заполнена сжатым газом, а нижняя - рабочей жидкостью из гидросистемы трактора.
Во время работы (рис. 3, а) все корпуса удерживаются от выглубления давлением газа, находящегося в газовой полости ПГ А. При встрече с препятствием 15 (рис. 9, б) сопротивление перемещению корпуса в почве возрастает, корпус выглубляется и смещает плунжер гидроцилиндра 18. Рабочая жидкость вытесняется в ПГ А, перемещает поршень 5, газ дополнительно сжимается, т. е. в ПГ А аккумулируется энергия. Эта энергия используется для автоматического возвращения корпуса в рабочее положение после обхода препятствия.
Пневмогидросистему настраивают на рабочее давление как при помощи гидросистемы трактора, так и путем изменения давления зарядки газа. Газовую полость ПГ А заряжают азотом из специального баллона, подключив его к штуцеру 6. По окончании зарядки баллон отсоединяют, а штуцер закрывают пробкой. Для зарядки ПГ А маслом магистраль 8 через запорный кран 3 гибким маслопроводом 1 включают в гидросистему трактора. По окончании зарядки кран 3 закрывают. Давление зарядки контролируют с помощью манометра 4. При работе на легких почвах устанавливают давление 6 ... 9 МПа, на тяжелых -9 ... 11 МПа.

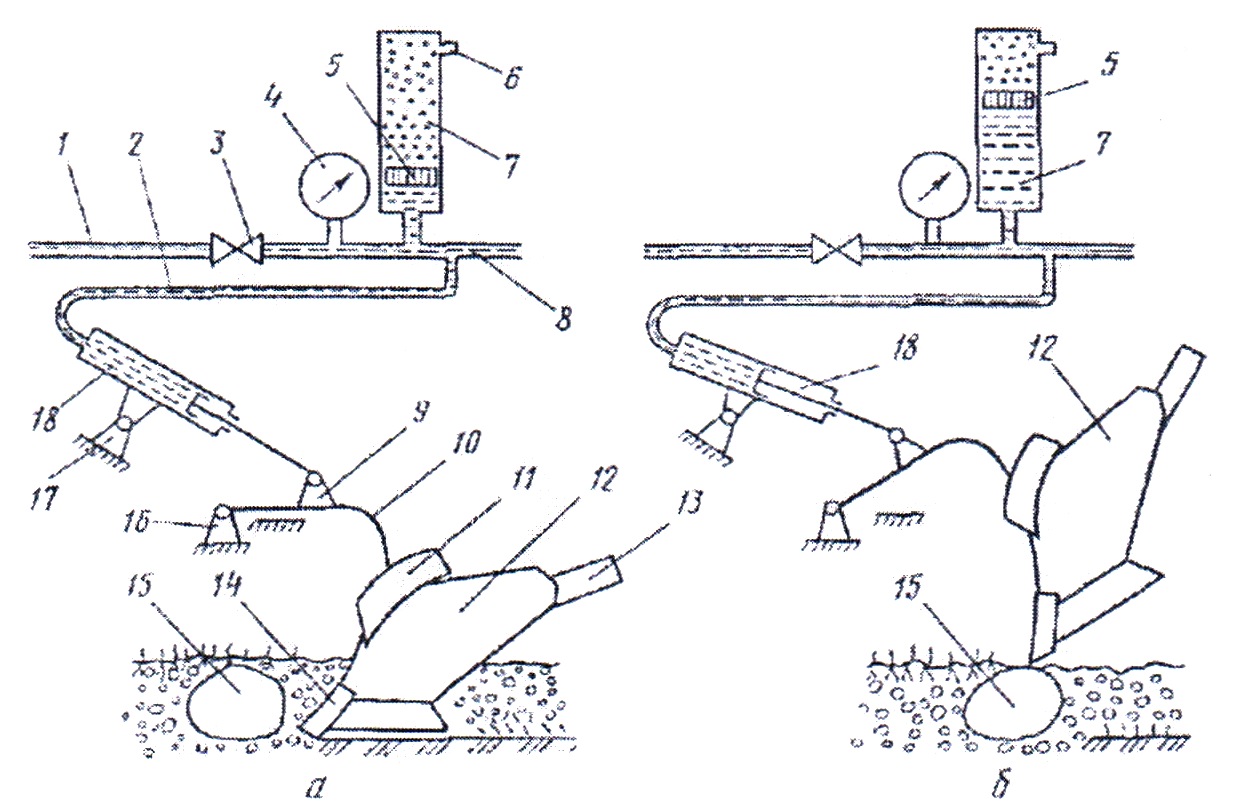

Рис.3. Схема гидропневматического предохранителя плуга ПГП-7-40:
а - в рабочем положении; 6- при обходе корпусом препятствия; 1, 2, 8- маслопроводы; 3запорный кран; 4-манометр; 5-поршень; б-штуцер; 7-пневмогидроаккумулятор; 9 стойка; 10- грядиль; 11 - углосним; 12- корпус; 13 - перо; 14- долото; 15- препятствие; 16, 17- кронштейны рамы; 18- гидроцилиндр.
9. Устройство и принцип действия кустарниково-болотного плуга ПБН-75.
Плуг ПБН-75 предназначен для вспашки осушенных земель, заросших кустарником высотой до 2м без предварительного его удаления.
Основные сборочные единицы плуга: рама - 1 (рис.4)

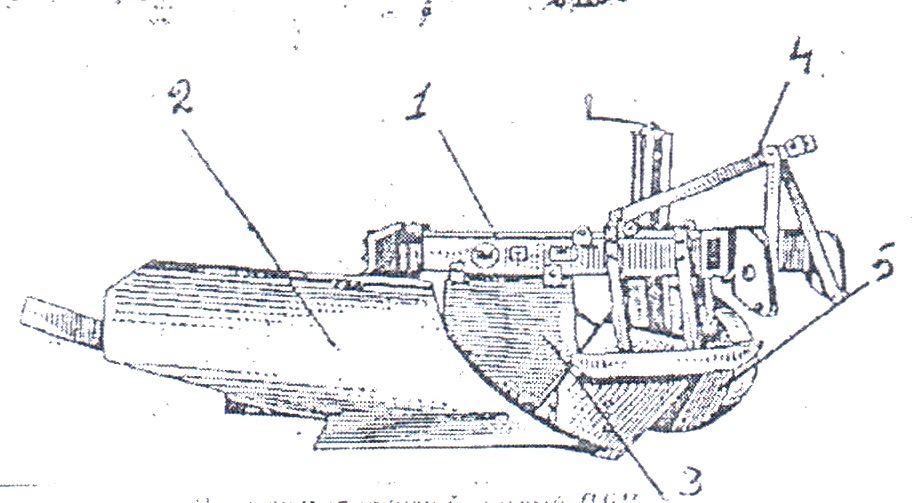

Рис.4 Кустарниково-болотный плуг ПБН-75.
1-рама, 2-корпус, 3-нож, 4-навесное устройство, 5-опорное колесо с механизмом регулировки глубины вспашки.
В зависимости от условий работы перед корпусом плуга устанавливают дисковый, черенковый или плоский нож: с опорной пыжей.
Дисковый нож применяют на торфяниках и рыхлых почвах.
Черенковый нок крепят на плуге при вспашке почв, засоренных корнями выкорчеванного леса и камнями.
Плоский нож устанавливают пря обработке заболоченных почв, покрытых густым кустарником, высотой до 2м. Нож разрезает на полную глубину вспашки пласт, корневища, древесину и ветки кустарника, корпус производит оборот пласта. Глубину вспышки регулирует опорным колесом при помощи механизма регулировки.
