Р 8 ис.3.21 Гравитационная шлюпбалка
1
– подвеска; 2 – блок; 3 – лопарь; 4 –
балка; 5 – стопор; 6 – станина; 7 –
направляющие станины; 8 – шлюпка.
При спуске спасательной шлюпки на воду выполняются следующие действия:
убирается леерное ограждение,
разносятся носовой и кормовой фалини,
проверяется закрытие спускного клапана в шлюпке,
отдаются найтовы,
шлюпка вываливается и спускается на шлюпбалках до уровня посадочной палубы,
после посадки людей в шлюпку, она спускается на воду,
с первым появлением слабины отдаются тали,
отдают фалини, начиная с кормового, и отходят от борта судна.
Все большее применение находят спасательные шлюпки, спускаемые свободным падением на воду. Таким шлюпкам не предусмотрены спускные устройства в виде шлюпбалок. На судне они устанавливаются под наклоном к палубе, и после отдачи крепления они скользят по наклонной плоскости и падают на воду.
Спасательные плоты.
Спасательные надувные плоты находят большое применение на морских судах. Это эффективное спасательное средство. Практика применения плотов показала, что как спасательное средство они в некоторых случаях более эффективны, чем спасательные шлюпки. Надувные спасательные плоты устанавливаются на открытых палубах, ближе к борту судна. Плоты хранятся в контейнерах. После сбрасывания надувного спасательного плота на воду приводят в действие систему наполнения газом (углекислый газ) и через 30 - 35 секунд он приводится в рабочее положение.
Спуск сбрасываемого надувного спасательного плота:
проверка крепления на борту судна пускового линя плота и осмотр места за бортом, куда будет сброшен плот,
отдается крепление лееров, и устанавливаются направляющие салазки для спуска плота,
в месте посадки людей в плот готовится штормтрап, надувной скат, сетки,
отдают крепление плота и сталкивают его за борт,
приводят в действие систему наполнения спасательного плота газом с помощью пускового линя,
подводят плот к боту – месту посадки людей,
по трапам, надувным скатам или спрыгивая на тент плота, члены экипажа садятся в плот. Эвакуацию людей в воду, а затем в плот выполняют только в том случае, когда все другие способы посадки в плот исчерпаны.
Вместимость спасательных надувных плотов от 6 до 25 человек. Масса плота не должна превышать 185 кг. Плот остойчив на волнении, снабжен тентом для защиты людей от непогоды и всем необходимым для длительного пребывания на нем людей. Спасательный плот имеет две камеры плавучести с невозвратными клапанами. Подъемная сила каждой камеры плота обеспечивает удержание его на плаву со всеми людьми и запасами на борту при повреждении любой из камер. Спасательный плот способен всплывать с затонувшего судна, для этого в систему его крепления к корпусу судна вводится гидростатическое разобщающее устройство. Чтобы плот оторвался от судна на пусковом лине предусмотрено «слабое звено».
Плавучие надувные плоты хранятся на судне в собранном виде в контейнерах. Сбрасываемые плоты надуваются на воде, а спускаемые на палубе судна или за бортом в подвешенном состоянии. Двойной тент и двухслойное надувное днище плота обеспечивают хорошую теплоизоляцию и достаточную защиту людей от низких температур, а также их прочность.
10
11

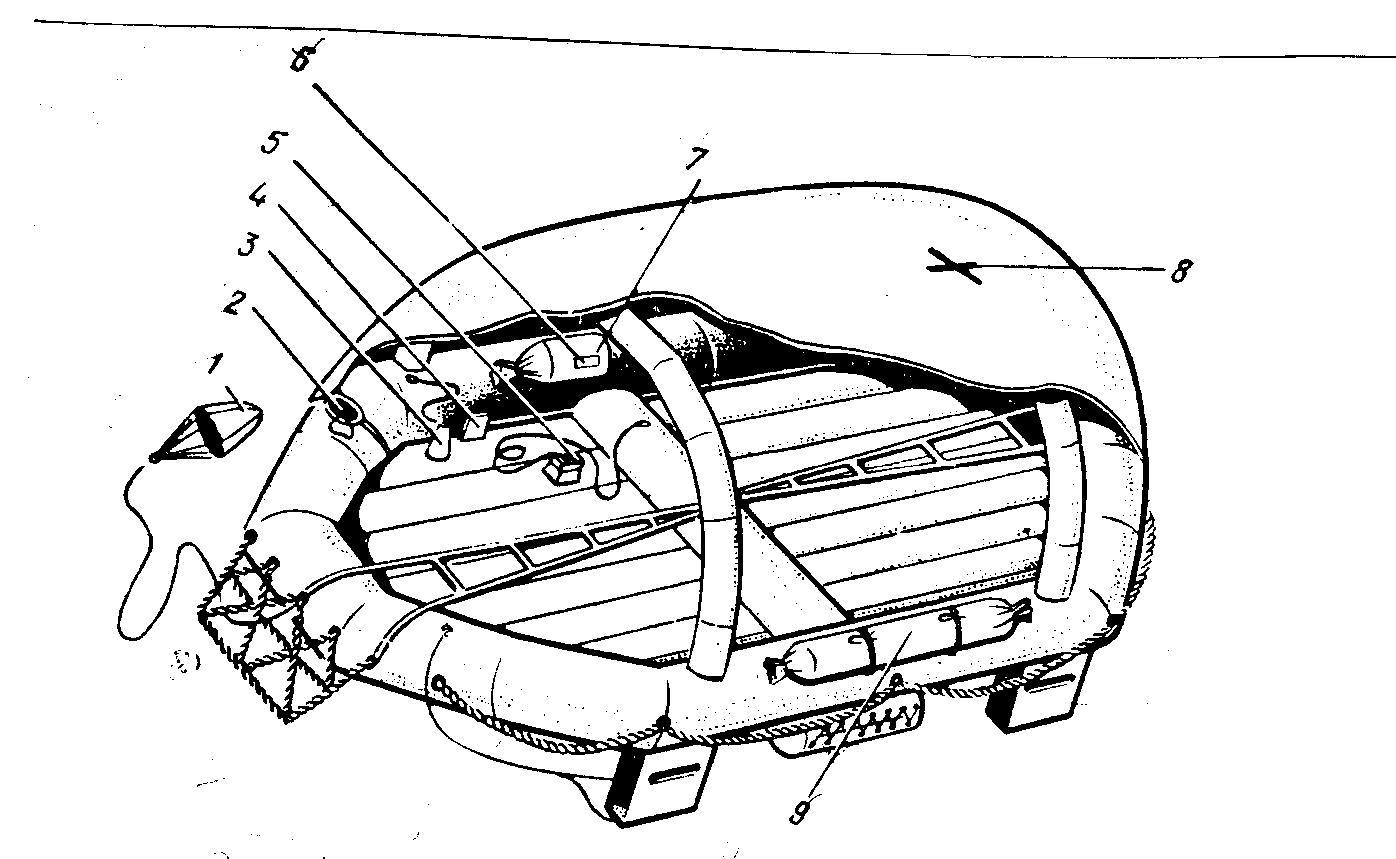

Рис.3.22. Спасательный плот
