11. Также робимо і для другого входу.

12. Для виходу теж натискаємо правою кнопкою миші, але Create>>>> Indicator.

13. Заходимо на лицьову панель (Front Panel) і вводимо значення в комірки, після чого натискаємо стрілочку Run.

14.Прилад працює.

Індивідуальні завдання

Варіант	Завдання
1	Створити прилад для знаходження синуса числа sin7x7*log268
2	Створити прилад для множення двох чисел ∫x2dx * 7!
3	Створити прилад для знаходження синуса числа sin3x2*log234
4	Створити прилад для знаходження косінуса числа cos8x3*log216
5	Створити прилад для знаходження натурального логарифма числа lnx+lny
6	Створити прилад для побудови найпростіших графіків (Graph Indicators)
7	Створити прилад для знаходження тангенса числа tg3y4*3!
8	Створити прилад для знаходження модуля числа |4!-8!|

Якщо у початковий момент часу транзистор VT1 відкривається і переходить у насичений стан, то вся напруга на конденсаторі С1, який при закритому транзисторі VT1 і відкритому транзисторі VT2 був заряджений до напруги живлення UЖ, опиняється прикладеним позитивним потенціалом до бази транзистора VT2. Транзистор VT2 відкривається. Конденсатор С1 починає розряджатись від напруги + UЖ через протікання струму розрядки через резистор RБ1, підтримуючи потенціал бази транзистора VT2 позитивним, але спадаючим по значенню. В результаті транзистор VT2 знаходиться у режимі відтинання. Як тільки напруга на базі транзистора VT2 стане рівною нулю, він відкриється.

Одночасно з розрядкою конденсатора С1 проходить зарядка конденсатора С2 через резистор RБ2 до значення колекторної напруги транзистора VT2 (+ UЖ). Як тільки транзистор VT2 відкриється, позитивний потенціал конденсатора С2 буде поданий на базу транзистора VT1 і закриє його. Далі процес повторюється.

Рис. 19.2. Схема електрична принципова датчика вологості на мультивібраторі.

Робота схеми полягає у наступному. Схема працює у режимі генератора коливань і на виходах кіл обох транзисторів будуть імпульси напруги певної частоти. При вмиканні до схеми ємнісного датчика вологості С3 зміниться сумарна ємність кола транзистора VT1.

18

103

9	Створити прилад для знаходження куба числа (cos 2,3)3
10	Створити прилад для знаходження десяткового логарифма числа lg28-lg11
11	Створити прилад для виведення показань температури (Numeric Indicators - Thermometer)
12	Створити прилад для виведення показань часу (Numeric - Gauge)
13	Створити прилад арифметичного додавання 3 чисел (2,5+3 +(-0,003)
14	Створити прилад для зведення числа в квадрат ( log234)2
15	Створити прилад для ділення двох чисел (10i +14):cos 2,3
16	Створити прилад для знаходження арифметичної різниці 2 чисел |44|-4!
17	Створити прилад для знаходження кореня числа √4*log234

Зробіть індивідуальне завдання, згідно варіанту та оформіть звіт.

Контрольні питання:

1. Розповісти про основні робочих інструментах в LabVIEW.

2. Які дії потрібно зробити, щоб зв'язати елементи між собою?

3. Поясніть зміст і призначення понять «віртуальний прилад»,

«лицьова панель», «блок-діаграма».

4.) Що знаходиться на блок-діаграмі?

У цій схемі зміна значення ємності конденсатора регіструється зміною частоти імпульсів генератора, у коливальний контур якого і увімкнений датчик [1].

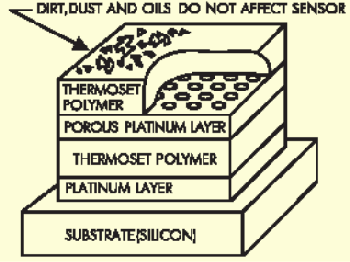

Рис. 19.1. Загальний вид ємнісного датчика вологості.

Найпростіша схема генератора імпульсів може бути зібрана на основі мультивібратора (рис. 19.2). Він служить для генерування коливань формою, що відрізняється від синусоїдальної. Найчастіше мультивібратор має накопичувач енергії (в нашому випадку представлений конденсатором) і електронний ключ, перемикання якого зумовлене запасом енергії у накопичувачі. Мультивібратор зібрано на транзисторах VT1 та VT2 (каскади підсилення з сумісним емітером). Паралельно конденсатору С1 підключається ємнісний датчик С3. Також у схему вмикаються додаткові опори RБ1 і RБ2 та RК1 і RК2. Значення опорів, що увімкнені у бази та колектори транзисторів є рівними. Тому схема є повністю симетричною.
