Практична робота №2
Тема: створення приладів і підприладів у cередовищі програмування LabVIEW.
Мета: створити прилад, вказати його входи і виходи на панелі з'єднань (Show Connector), зберігти, щоб мати можливість використовувати його надалі як допоміжний.
Хід роботи
1. Створюємо новий проект Blank VI (File – new VI, або ctrl+N).
2. Вибираємо Front Panel.
3.
На Front Panel
вибираємо Modern>>>
Numeric Control(
)
- це буде перше число, і таким самим
способом створюємо друге число.
4.
Створюємо число, яке
ми зможемо отримати при будь-яких
арифметичних діях (в даному випадку
множенні). Modern>>>
Numeric
Indicator (
).

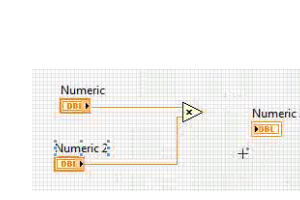

5. Потім переходимо на панель Block Diagram та:
а)
в меню
знаходимо
значок множення - Numeric
Multiply(
),
з'єднуємо
Numeric Control
з елементом Numeric Multiply.
Рис. 19.3. Зовнішня характеристика пристрою вимірювання і контролю вологості повітря.
5. Має бути відсутність зворотної дії пристрою на вимірювану величину (вплив пристрою на конденсатор – датчик вологості).
6. Забезпечення стабільність характеристик у часі й при різкій зміні навколишнього середовища.
7.Захист пристрою від перешкод.
Корпус має бути екранованим. Пристрій має знаходитись якомога далі від джерел потужного електромагнітного випромінювання.
8. Додаткові елементи контролю.
16
105
б)
знаходимо значок суми Numeric Add(
)
і також з'єднуємо.

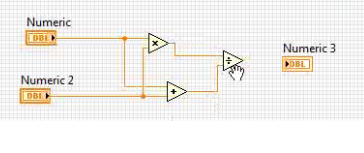

в)
знаходимо значок поділу Numeric Divide(
),
з'єднуємо значки Numeric Multiply і Numeric Add.
6.
Підвести всі лінії до
Numeric Indicator (тобто провести лінію з’єднання
від елементу Numeric Divide до елементу Numeric
Indicator). Існує іконка, яка повністю замінює
всю програму, яку ми раніше створили.
Знаходиться вона в правому верхньому
куті вікна і виглядає так:
.
7.
Перейти знову на Front Panel і на такому же
значку натиснути правою кнопкою миші,
з'явитися Show Connector
(панель з'єднань).
8.
На цій іконці ви вибираєте область
(квадрат
)
з лівої сторони, де б ви хотіли, щоб були
входи, а справа квадрат - вихід підприладу
і натискаєте на Numeric
Control.
9. Збережіть проект (File – Save all або ctrl+shift+S). Для того, щоб використовувати цей прилад в іншому приладі, потрібно створити новий проект і на блокової діаграмі натиснути правою кнопкою миші і вибрати Select a VI і знайти той прилад, який ми раніше зробили.
10.
Після того, як наш прилад з'явився на
блокової діаграмі ми натискаємо на
кінцях, які ми позначили як входи і
вихід (пункт 8), натискаємо правою кнопкою
мишки на перший вхід і вибираємо
Create>>>> Control
і з'явиться перше число.
В результаті частота імпульсів на виходах транзисторів буде різною. Для вимірювання частоти, що відповідає наявній вологості, необхідним є вихід транзистора VT2 UВИХ2 (оскільки схема є перехресною). При зміні С3 буде змінюватись частота імпульсів і відповідно покази усього пристрою вимірювання вологості [2].
Технічні вимоги
1. Лінійність характеристик.
Під
цією вимогою розуміється, що для кожного
блоку пристрою вхідна і вихідна величини
повинні лінійно залежати одна від
одної. Звичайно, що на практиці такої
ідеальності ніколи не буде. Але при
побудові заданого пристрою необхідно
використати якомога кращу елементну
базу для досягнення цієї вимоги. Надалі
будемо вважати, що зовнішня характеристика
пристрою є лінійною. Вид цієї характеристики
показано на рис. 1.3. Вона представляє
собою залежність напруги на виході
від відносної вологості повітря
,
що знаходиться у вимірюваному приміщенні.
2. Висока точність вимірювання.
Пристрій має бути побудований таким чином, щоб похибка була мінімальною. Беручи до уваги твердження про ідеальність елементної бази з пункту 1 будемо мати, що похибка пристрою дорівнює нулю:
3. Висока чутливість пристрою.
Ця
вимога необхідна для того, щоб при
мінімальній зміні вологості (деяке
значення
)
пропорційно змінювалась і вихідна
напруга пристрою (приріст
).
4. Надійність роботи.
Для збереження надійності роботи пристрій має бути виготовлений у міцному корпусі. Датчик вологості має бути добре закріплений та на нього не повинна впливати дія сторонніх фізичних чинників. Пристрій має живитись стабільною напругою живлення, у якої відсутні коливання.
