Відповідно до технічних вимог та для зручності використання приладу розробляється панель оператора(рис. 12.1). На цій панелі схематично зображуються бункери з рудою. Також розміщаються панелі керуванням швидкості загрузки руди по кожному з п’яти бункерів.

Перед запуском програми слід виставити швидкість загрузки та вигрузки кожного бункера. Прилад має нескінченний цикл і буде повторюватися. Після запуску програми змінювати швидкість можна в динамічному режимі.

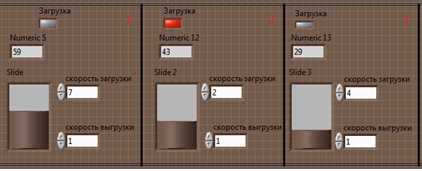

Рис. 12.1. Лицьова панель (3 із 5)

На рис. 2.2 показана блок-діаграма роботи пристрою загрузки бункерів.

Прилад складається з п’яти блок-схем які знаходяться в одному циклі та узгоджуються за допомогою логічних елементів «І» та «НІ». Кожний блок побудований за принципом лічильника. В залежності від керованого значення швидкості розгрузки та загрузки виконується певна кількість циклів віднімання та додавання. За допомогою блоку «Case» виконується вибір режиму «загрузка» і «вигрузка». Під час загрузки на панелі загорається відповідна лампа (червоного кольору).

Як видно з рис. 2.4 загрузка бункерів відбувається почергово в залежності від швидкості розгрузки бункерів.(в даному випадку проходить загрузка другого бункера)

34. Зупинити роботу ВП кнопкою «Стоп».

35. Перейти в вікно блок-діаграми і підключити термінали «U1» і «U2» таким чином, щоб реалізувати вираз і , як показано на рисунку 9.

Рис.9. Блок-діаграма ВП, що імітує роботу електричної схеми.

36. Перейти на лицьову панель і запустити ВП на виконання кнопкою «Циклічний Пуск». Змінюючи значення регулятора «Uout», «R1» і «R2» інструментом «Управління» спостерігати відхилення стрілки індикатора «U», «U1», «U2» і «A», як показано на рисунку 10.

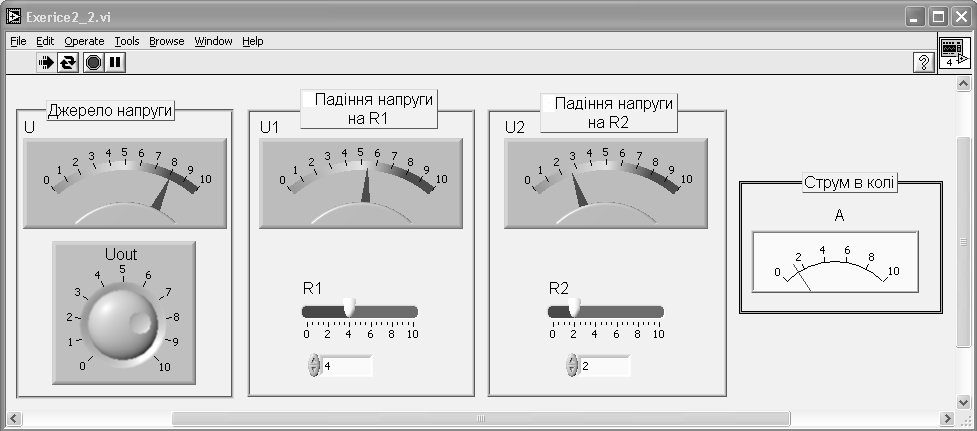

Рис. 10. Лицьова панель ВП, що імітує роботу електричної схеми, в процесі виконання.

37. Зберегти ВП в бібліотеці «Exercise» під іменем «Exercise2_2».

Індивідуальні завдання

64

57

Варіант

Розробити принципову електричну схему, виконати розрахунки, розробити та дослідити роботу ВП

1

Управління гірляндами для ялинки

2

Генератора тактової частоти

3

Управління семи сегментним цифровим індикатором

4

Контролю і виміру тиску газу у трубопроводі

5

Контролю роботи реверсивного конвеєра

6

Мультиплексора на чотири входи

7

Обліку гарячої води

8

Пульта керування 10 об'єктами

9

Ліфта дев’яти етажного дому

10

Кодового замка

11

Управління тиристором

12

Управління електричним чайником

13

Виміру швидкості автомобіля

14

Контролю рівня рідини в ємності

15

Контролю і виміру вологи повітря

16

Автоматичної загрузки по рівню п’яти бункерів рудою

17

Управління праскою

18

Управління асинхронним трифазним електродвигуном

19

Охоронної сигналізації гаражу

20

Обліку активної і реактивної електроенергії у трифазній мережі

Зробіть індивідуальне завдання, згідно варіанту та оформіть звіт.

Контрольні питання:

  1. Які індикатори та регулятори доступні у LabVIEW?

  2. Як увімкнути відображення цифрового дисплея на регуляторі?

  3. Як добавити мітку для елемента?

  4. Які функції виконує елемент Raised Box?

«Прилад автоматичної загрузки по рівню п’яти бункерів рудою»

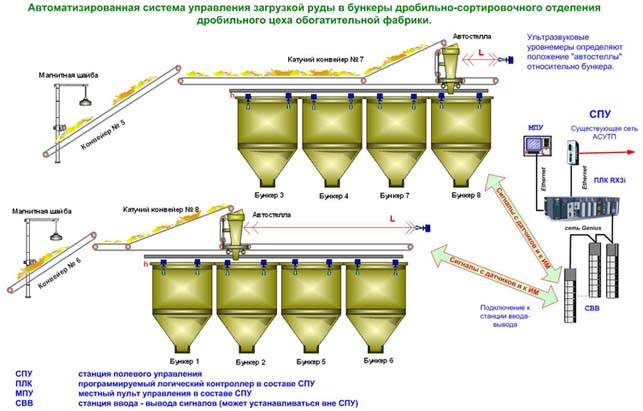

Система збору інформації для управління завантаженням бункерів заснована на використанні мобільного радарного рівнеміра та системи вимірювання лінійних відстаней які встановлюються на рухомій автостелле. Після перетворення інформації в спеціалізованому контролері інформація потрапляє на передавач радіомодема. Таким чином, кількість систем збору інформації проектується 5 (п'ять), за кількістю стел. За допомогою радіосигналу інформація передається на блок прийому встановлений стаціонарно, де обробляється і надходить на АРМ оператора і відеотермінали встановлені за місцем для відображення машиністу стели рівня завантаження. Для подальшої обробки інформації та збору даних використовується комплекс оригінальних апаратних засобів та оптимізованих алгоритмів.
