Рис. 13.3.Повна блок-діаграма мультиплексора

Практична робота №9

Тема: Розробка ВП дослідження роботи кола постійного струму.

Мета: Познайомиться з виконанням найпростіших пристроїв з використанням пакету LabVIEW.

Розробити ВП, який імітує роботу електричної схеми, наведеної на рисунку 1, що містить регульоване джерело струму, два змінних резистори, вимірювач напруги джерела, вимірювачі падіння напруги на резисторах, вимірювач струму в колі.

Рис.1. Електрична схема досліджуваного кола постійного струму.

На рисунку використані наступні позначення: Uout – регульоване джерело постійного струму; U – вольтметр, що вимірює напругу на джерелі живлення; R1, R2 – змінні опори; А – амперметр, що вимірює струм в колі, який визначається виразом ; U1 – вольтметр, що вимірює падіння напруги на резисторі R1, яке визначається як , U2 – вольтметр, що вимірює падіння напруги на резисторі R2, яке визначається як .

1. Створити новий ВП натисканням кнопки «New» і вибором пункту «Blank Vi».

70

51

2. Встановити на лицьову панель регулятор Knob , що знаходиться в палітрі елементів управління і індикації, в субпалітрі Numeric .

3. Змінити мітку регулятора на «Uout», виділивши інструментом «Текст» назву мітки «Knob».

4. Обрати інструмент «Вибір», позиціонувати його на елементі «Knob» і збільшити його розміри.

5. Встановити на лицьову панель індикатор «Meter» над регулятором «Uout» і змінити його мітку на «U».

6. Вигляділити інструментом «Вибір» регулятор і індикатор і вирівняти їх розміщення по вертикалі, використовуючи список вирівнювання і кнопку «Horizontal Centers».

Отримана лицьова панель повинна відповідати фрагменту, представленому на рисунку 2.

Рис 2. Фрагмент лицьової панелі розробленого ВП.

7. Перейти в вікно блок-діаграми і інструментом «З`єднання» з’єднати термінали, як показано на рисунку 3.

Рис 3. Блок-діаграма розробленого ВП.

На вхід даної системи повинен подаватись сигнал 1,2,3,4 або 10. Останнє число відповідає низькому рівню EN. Далі необхідно перетворити двійковий код від адресних входів у 1,2,3,4. Для цього побудуємо структуру, як на рис. 2.3. Так, якщо:

• А0А1=00b, EN=1,то на виході 1ї Case-структури буде FALSE, а на останніх – TRUE, а на виході суматора буде 1.

• А0А1=01b, EN=1, то на виході 2ї Case-структури буде FALSE, а на останніх – TRUE, а на виході суматора буде 2.

• А0А1=10b, EN=1, то на виході 3ї Case-структури буде FALSE, а на останніх – TRUE, а на виході суматора буде 3.

• А0А1=11b, EN=1, то на виході 4ї Case-структури буде FALSE, а на останніх – TRUE, а на виході суматора буде 4.

• При будь-яких А0А1, і EN=, то на виході 5ї Case-структури буде FALSE, а на останніх – TRUE, а на виході суматора буде 0.

52

69

Розробка програмного забезпечення системи з використанням графічного пакету Labview

Відповідно до таблиці відповідності, даний мультиплексор має 4 аналогові входи, 2 адресні входи(цифрові), вивід дозволу (EN). Тому вставляємо 4 задатчики напруги (Numeric), 3 кнопки (булеві елементи). Лицева панель представлена на рис. 13.2. Діапазон вхідних напруг, згідно до табл. 1.1 лежить в межал від -10 до + 10 В.

Рис. 13.2. Лицьова панель

Основний принцип побудови блокової діаграми полягає в наступному. Двійковий код від адресних кнопок у двобітовому форматі має бути перетвореним у десяткове число, яка відповідає номеру потрібного каналу. Це число подається на вхід структури Case, де й відбувається з’єднання потрібних каналів.

8. Перейти на лицьову панель і запустити ВП на виконання кнопкою «Циклічний Пуск». Змінюючи значення регулятора «Uout» інструментом «Управління», спостерігати відхилення стрілки індикатора «U».

9. Зупинити роботу ВП кнопкою «Стоп».

10. Обрати з палітри елементів управління і індикації, з субпалітри «Decoration» елемент «Flat Frame» .

11. Використовуючи інструмент «Вибір» “розтягнути” елемент так, щоб він оконтурив регулятор і індикатор.

12. Обрати з палітри елементів управління і індикації, з субпалітри «Decoration» елемент «Raised Box» і встановити його на регулятор «Uout».

13. Перемістити елемент «Raised Box» на задній план, виділивши елемент інструментом «Вибір» і натиснувши кнопку «Move To Back» списку реорганізації .

14. Використовуючи інструмент «Вибір», “розтягнути” елемент так, щоб регулятор розмістився всередині елемента.

15. Обрати інструмент «Текст» і створити текстовий напис «Джерело напруги» на верхній границі елемента «Flat Frame».

16. Обрати інструмент «Колір», встановити в поле встановлення кольору фона білий колір і натиснувши інструментом на текстовому написі, задати фон текстового напису.

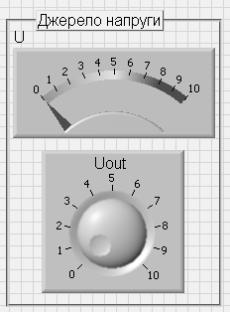

Отримана лицьова панель повинна відповідати фрагменту, представленому на рисунку 4.

Рис.4. Фрагмент «Джерело напруги» лицьової панелі розробленого ВП.

68

53

17. Встановити на лицьову панель регулятор «Horizontal Pointer Slide», що знаходиться в палітрі елементів управління і індикації в субпалітрі Numeric, і змінити його мітку на «R1».

18. Натисканням правої кнопки миші викликати контекстне меню регулятора.

19. Ввімкнути відображення цифрового дисплею, обравши пункт Visible ItemsDigital Display.

20. Встановити в цифровому дисплеї регулятора «R1» значення “1”, використовуючи кнопку збільшення значення, розміщену зліва від дисплея, і зробити встановлене значення як прийняте за замовчуванням, для чого викликати контекстне меню регулятора і обрати пункт Data OperationsMake Current Value Default.

21. Встановити на лицьову панель індикатор «Meter» над регулятором «R1» і змінити його мітку на «U1».

22. Обрати з палітри елементів управління і індикації субпалітри «Decoration» елемент «Flat Frame» і, використовуючи інструмент «Вибір», “розтягнути” елемент так, щоб він оконтурив регулятор «R1» і індикатор «U1».

23. Створити текстовий напис «Падіння напруги на R1» на верхній границі елемента «Flat Frame» і задати білий фон текстового напису.

Отримана лицьова панель повинна відповідати фрагменту, представленому на рисунку 5.

Рис. 5. Фрагмент «Джерело напруги» і «Падіння напруги на R1» лицьової панелі розробленого ВП.

Рис. 13.1. Аналоговий мультиплексом

Таблиця відповідності включених каналів адресним входам:

54

67
