Задание и исходные данные

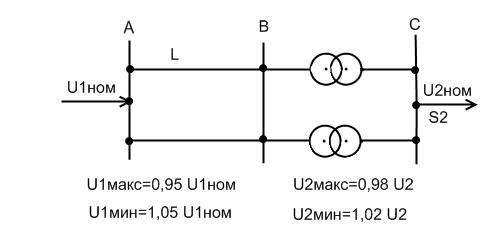

Целью курсового проекта является расчет линии электропередачи для схемы, изображенной на рис. 1.

Линия передачи

Рис. 1.

Исходными данными для расчета являются:

1. величина напряжения: = 110 кB;

2. длина линии: = 100 км;

3. нагрузка на обе цепи: MBA,

;

MBA;

Дополнительные данные:

1. величина отклонения напряжения на шинах А: +5 % в минимальном режиме, -5 % в максимальном;

2. отклонения напряжения на шинах С: ±2 %;

ВВЕДЕНИЕ

Проектирование любого технического объекта, в том числе и электротехнического устройства, характеризуется процессом постепенного формирования комплекта проектной документации, возрастанием степени подробности описания объекта проектирования. Этот процесс в соответствии с ГОСТ 2.103-68 имеет следующие этапы:

- техническое задание (ТЗ);

- техническое предложение (ПТ);

- эскизный проект (ЭП);

- технический проект (ТП);

- рабочий проект (РП).

В процессе проектирования возможно исключение или объединение ряда этапов в зависимости от сложности решаемой задачи.

В курсовом проекте предлагается рассчитать режимы работы длинной линии высокого напряжения методом решения уравнений четырехполюсников графическим путем.

Современные энергетические системы состоят из множества элементов, влияющих друг на друга. Проектирование всей системы от шин электростанций до потребителя с учетом всех особенностей элементов и одновременным решением множества вопросов (выбора ступеней напряжений, схем станций и подстанций, релейной защиты и автоматики, регулирования режимов работы системы, перенапряжений и т. д.) является очень сложным и трудоемким процессом. Поэтому глобальную задачу разбивают на ряд локальных, сводящихся к проектированию отдельных элементов системы: станций и подстанций, отдельных частей электрических сетей в зависимости от их назначения (районных, промышленных, городских и сельских), релейной защиты и системной автоматики и т. д. с учетом условий совместной работы элементов, влияющих на данную проектируемую часть системы.

1. Выбор оптимальных сечений линий

Выбор оптимальных сечений линий, осуществляемый по универсальным номограммам экономических интервалов обеспечивает минимум приведенных затрат, учитывает дискретность сечений, ограничения по нагреву в нормальном режиме и условия короны.

Для выбора сечений необходимо определить приближенное значение рабочего тока одной цепи для максимального режима за 1 год эксплуатации и величину по выражениям:

; (1.1)

;

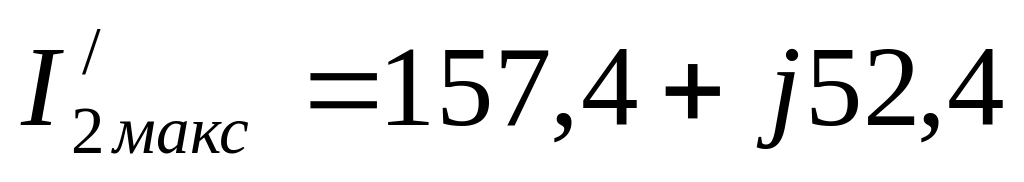

А;

, (1.2)

где =0,15 — нормативный коэффициент экономической эффективности; =0,024 — коэффициент (табл. 2); =2200 — время максимальных потерь, ч/год [1, рис. 6.1], =4300 – число часов использования максимума; =2,7 — стоимость потерь энергии, руб/(кВтч) [1, рис. 6.2], принимаем =1000.

Выбираем марку провода АС-120 [1, рис. 7.8].

2. Выбор трансформатора

Выбор мощности трансформатора производится с учетом его перегрузки примерно на 40 % в аварийном режиме при отключении одного из трансформаторов. С учетом этого мощность каждого трансформатора:

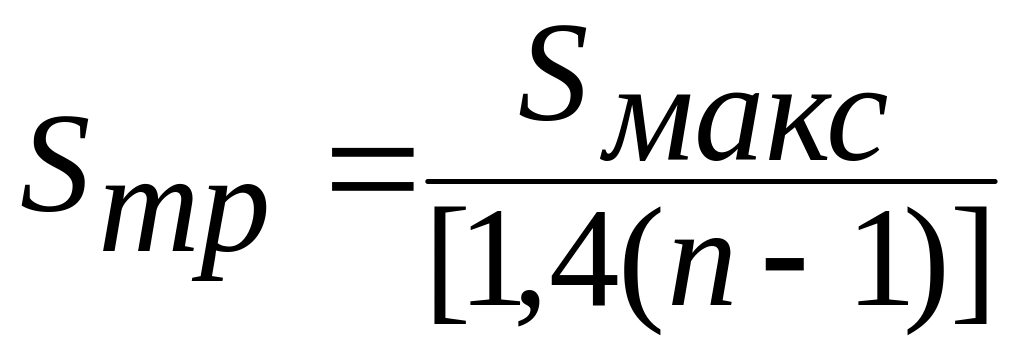

, (2.1)

где - максимальная передаваемая мощность; =2 – число трансформаторов.

;

МВ^.А

Трансформатор ТРДН 40000/110.

Параметры трансформатора: U_в = 110 кВ, u_к = 10.5%, ΔP_к = 172 кВт,

ΔP_х =36 кВт, I_х = 0,65 %.
