5 Выбор и обоснование упрощенных схем ру

На стороне 330кВ количество присоединений -девять. Согласно НТП принята схема «Полуторная схема».

Основным достоинством этой схемы является то, что ревизия выключателя не приводит к отключению присоединения, также схема высоконадёжна, даже при повреждениях на сборных шинах присоединения остаются в работе.

На стороне 10кВ количество присоединений – двадцать четыре. Согласно НТП принята схема «Двойная секционированная система шин».

Однотипность и простота операций с разъединителями, благодаря чему снижается аварийность из-за неправильных действий персонала. При ремонте сборных шин или шинных разъединителей необходимо снять напряжение с шин, что приводит к перерыву электроснабжения всех потребителей, КЗ на сборных шинах вызовет отключение всех источников питания, следовательно, потерю электроснабжения всех потребителей.

Применяется при большем количестве присоединений для повышения надежности электроснабжения потребителей.

6 Выбор схем сн и трансформаторов сн.

Питание собственных нужд осуществляется от шин 6,3кВ через понижающие ТСН, подключенные к блокам на генераторном напряжении глухой отпайкой.

Питание СН генераторов 160МВт важно осуществлять от двух секций, поэтому устанавливаются ТСН с расщеплённой нижней обмоткой.

Количество ТСН соответствует количеству генераторов – пять.

Резервные ТСН подключаются к шинам 330кВ, где имеется надёжная связь с энергосистемой.

Количество РТСН – два, так как пять рабочих ТСН.

Принято: ТРДНС- 25000/35 (3, ст. 130,Т. 3,4)

Принято: ТРДНС 40000/330.

7 Расчет токов короткого замыкания

Расчет токов КЗ производится для выбора и проверки электрических аппаратов и токоведущих частей, а так же для выбора уставок релейной защиты.

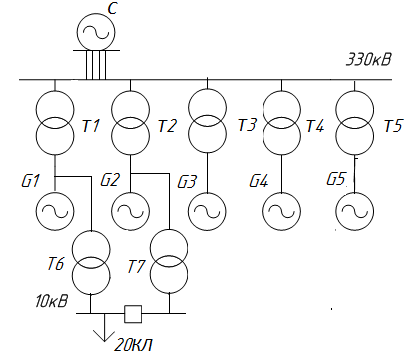

7.1 Расчетная схема

рис 3

=2790 МВА

200000/330 U_к% = 11

Т₆ - Т₇- ТРДСН- 63000/35 =63 МВА U_к% = 12,7

G₁ - G₅- ТВВ-160-2ЕУЗ = 188 МВА xd^’’ = 0,213

– не учитываются, т.к. на токи КЗ не влияют.

7.2 Схема замещений и расчет сопротивлений

рис 4

Расчет производится в относительных единицах при базовых условиях

S_б=1000 МВА

Система

Линии

Двухобмоточный трансформатор

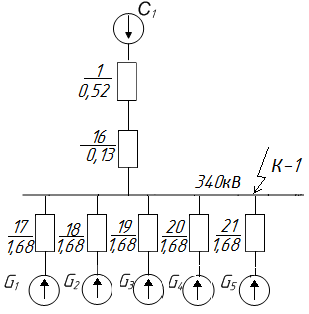

6.3 Преобразования схемы относительно К-1.

рис 5

рис 6

Ветвь С

Ветвь

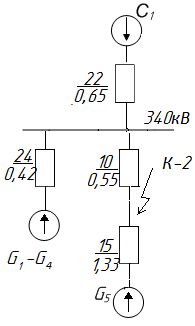

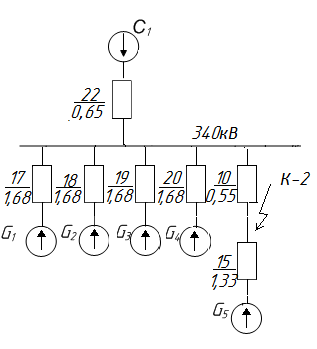

7.4 Преобразования схемы относительно К-2

рис 7

рис 8

рис 9

Ветвь С;

Ветвь

Ветвь

Таблица 6- сводная таблица токов КЗ

Точка КЗ	Uср, кВ	Iб, кА	Источник	Ino, кА	Iуд, кА
К-1	340	1,7	С1 G1-5 Итого:	2,62 5,65 8,27	6,36 15,7 22,06
К-2	18	32	С1 G1-4 G5 Итого:	16,4 25 27,19 68,59	44,88 3,75 75,48 124,11

8 Выбор электрических аппаратов и токоведущих частей

8.1 В цепи блока

8.1.1 На стороне ВН

7.1.1.1 Выбор выключателя и разъединителя

кВ

I_норм= 349,9А

I_max=349,9A

Принято

Выключатель ВГУ-330Б-40/3150У1 (6, ст.67, т.3,1)

Разъединитель РНДЗ-1.2-330У/3200E1 (3,ст.276, т.5,5)

Таблица 7- Расчетные и Каталожные данные

Расчётные данные	Каталожные данные
	Выключатель ВГУ-330Б-40/3150 У1	Разъединитель РНДЗ-1.2-330У/3200 У1
Uуст =330 кВ	Uном =330 кВ	Uном =330 кВ
Iмакс =349,9 А	Iном =3150 А	Iном =3200 А
Inτ = 8,86кА	Iотк.ном = 40 кА	—
iаτ =9,015 кА	iа ном.=25,46 кА	—
Ino=9,14 кА	Iдин= 40 кА	—
iуд=24,48 кА	iдин=102 кА	iдин=160кА
Вк=3,75 кА2·с	I 2т tт=402·3 =4800 кА2·с	I 2т tт=632·2=7938 кА2·с

Ветвь C_1,2

(9, с210, т3,61)

Ветвь G_1-5

(9, с.152, рис.3,26)

= 45 (9, ст.296, рис.5,4)

7.1.1.2 Выбор гибкой ошиновки

Выбор производится по экономичной плотности тока

.

Принято с учетом минимального сечения по коронированию

2хАС-240/39

I_доп=610А

d_н=21,6мм (9, ст.624, т.3,3)

Проверка

-по нагреву

-на термическую стойкость

Проверка не производится, т.к. ошиновка выполнена голыми проводами на открытом воздухе и имеет большую поверхность охлаждения.

-на схлестывание

-на коронирование

Не проходит, принято с учетом предварительных расчетах

2хАС 500/27

d_n=29,4

-на коронирование

8.1.1.3 Выбор трансформатора тока

Принято

ТФУМ-330А-500/5У1 (3, ст.306, т. 5,9)

Таблица 8- Расчетные и каталожные данные

Расчетные данные	Каталожные данные
Uуст=330кВ	Uном = 330кВ
Iмaкс=349,9 А	Iном = 500А
iуд=22,06 кА	iдин =49,5 кА
Вк= 14,39кА2·с	I2т · tт=192*2=744,98 кА2·с
r2= 1,25 Ом	r2 ном= 2 Ом

Проверка трансформатора тока по вторичной нагрузке

Таблица №9- Вторичная нагрузка трансформатора тока

Прибор	Тип	Нагрузка В∙А; фазы
		А	В	С
Амперметр	Э-335	—	0,5	—
Итого		—	0.5	—

Принято контрольный кабель

КРВБ-4 мм²

Трансформатор будет работать в классе точности 0,5

8.1.1.4 Выбор ограничителя перенапряжении

Принято

ОПН-330 У1 (3, ст.366, т.5,21)

8.1.2 На стороне НН X

А

Выбор пофазно- экарамированного токопровода

Принято : ГРТЕ- 20- 10000- 300 (3, ст. 540,т. 9,13)

Таблица 10- Расчетные и каталожные данные

Расчетные данные	Каталожные данные
Uном G =18 кВ	Uном т= 10кВ
Iном G =5,67кА	Iном т=10кА
Iу=124,11 кА	Iдин=300кА

Таблица 11- Технические данные

Наименование	Параметры
Токоведущая шина dxs мм.	280х15
Кожух (экран) Dxб, мм.	750х6
Междуфазное расстояние А	1000;1200
Тип опорного изолятора	ОФР-20-375с
Шаг между изоляторами	2500-3000
Тип применяемого тр-ра тока	30М-1/18;3Н0М-18
Тип встроенного тр-ра тока	ТШ-20-10000/5;ТШЛ-20Б-1-10000/5/5
