1 Выбор генераторов
Согласно заданию на станции установлено три генератора мощность 160 МВт и три генератора мощностью 100 МВт.
3х ТВВ-160-2ЕУ3 (3, с.76, т.2,4)
3х ТВФ-120-2У3
Таблица 1 -Технические данные генератора
Тип |
Рном, МВт |
Sном, МВА |
Uном, кВ |
Iном, кА |
cosφ |
Xd, о.е. |
ТВВ-160-2ЕУ3 |
160 |
188 |
18 |
5.67 |
0.85 |
0,213 |
ТВФ-120-2У3 |
100 |
125 |
10,5 |
6,875 |
0,8 |
0,192 |
2 Выбор и обоснование двух вариантов схем
Согласно заданию необходимо разработать электрическую часть
ГРЭС-780 МВт.
Питание потребителей осуществляется на стороне 110кВ по шести воздушным линиям мощностью 36,2/29,7 МВт каждая. Связь с энергосистемой осуществляется по четырем воздушным линиям на стороне 220 кВ.
Топливо на станции - газ.
Место сооружение – Воронежская обл.
С учетом надежности электроснабжения потребителей составлено два варианта схем.

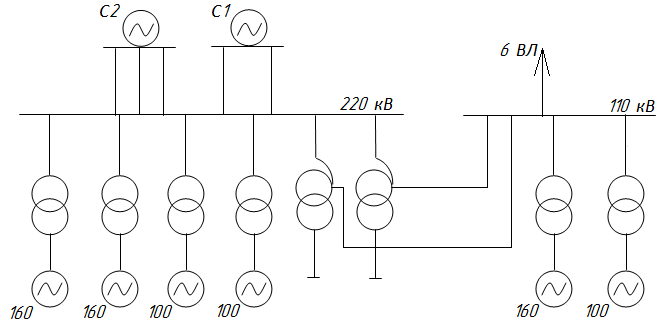

Вариант 1
Рис 1
В этом варианте шины 220кВ работают четыре блока с генераторами. Два генератора по 160МВт и два по 100МВт. Остальные генераторы, 160МВт и 100МВт работают на шины 10кВ.
Связь между шинами 220-110кВ осуществляется автотрансформаторами.

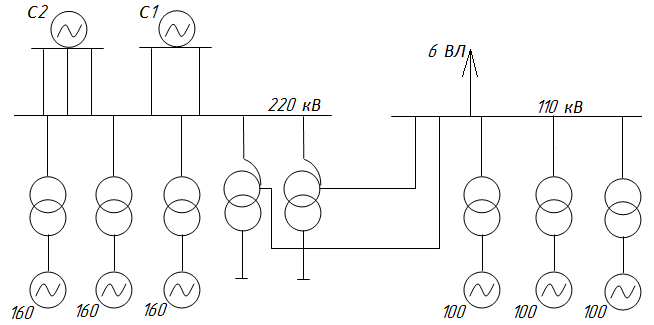

Вариант 2
Рис 2
В отличии от первого варианта на шине 220кВ работают три блока с генераторами по 160МВт, а на стороне 110кВ, три блока по 100МВт.
3 Выбор силовых трансформаторов
Таблица 2- Таблица нагрузок
Наименование |
Р, МВт |
cosφ |
tgφ |
Q, МВар |
S, МВА |
Генератор |
|
|
|
|
|
ТВВ-160-2ЕУЗ |
160 |
0,85 |
0,61 |
97,6 |
181,8 |
ТВФ-120-2У3 |
100 |
0,8 |
0,75 |
75 |
121,5 |
СН |
|
|
|
|
|
ТВВ-160-2ЕУЗ |
4,8 |
0,85 |
0,61 |
2,93 |
5,67 |
ТВФ-120-2У3 |
3 |
0,85 |
0,61 |
1,83 |
3,51 |
Нагрузка |
|
|
|
|
|
max |
217,2 |
0,82 |
0,7 |
152 |
265,1 |
min |
178,2 |
0,82 |
0,7 |
124,7 |
217,5 |
n%=3 Кс=0,7 (3, с.445, т.5,2)
;
Выбор блочных трансформаторов
Принято
I вариант 2х ТДЦ-125000/220 1х ТДЦ-125000/110 (3, ст.156, т.3,8)
2х ТДЦ-200000/220 1х ТДЦ-200000/110
II вариант 3х ТДЦ-200000/220 3х ТДЦ-125000/110
Выбор автотрансформаторов
Максимальная нагрузка на стороне РУСН.
I вариант
II вариант
Режим минимальных нагрузок
Послеаварийный режим
I вариант
2х АТДЦТН-125000/220/110 (3. с.156, т.3.8)
II вариант
2х АТДЦТН-12500/220/110
Таблица 3- Технические данные трансформаторов
Тип |
Sном МВА |
Sтип МВА |
Uном ,кВ |
Потери , кВ |
Uк% |
Цена тыс. руб. х100 |
|||||||||||||
|
Рх.х. |
Ркз |
ВН- СН |
ВН- НН |
СН- НН |
||||||||||||||
ВН |
СН |
НН |
ВН- СН |
ВН- НН |
СН- НН |
||||||||||||||
Двухобмоточные трансформаторы |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
ТДЦ-200000/220 |
200 |
- |
242 |
- |
18 |
130 |
- |
660 |
- |
- |
11 |
- |
253 |
||||||
ТДЦ-200000/110 |
200 |
- |
121 |
- |
15,75 |
170 |
- |
550 |
- |
- |
10,5 |
- |
222 |
||||||
ТДЦ-125000/220 |
125 |
- |
242 |
- |
10,5 |
120 |
- |
380 |
- |
- |
11 |
- |
185 |
||||||
ТДЦ-125000/110 |
125 |
- |
121 |
- |
10,5 |
120 |
- |
400 |
- |
- |
10,5 |
- |
140 |
||||||
Автотрансформаторы |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
АТДЦТН-125000/220/110 |
125 |
63 |
230 |
121 |
10,5 |
65 |
315 |
… |
… |
11 |
45 |
28 |
195 |
