Визначення розмірів поясних листів
Товщину поясного листа балки
звичайно призначають в межах від 8 до 40 мм, но не менше однієї товщини та не більше трьох товщин стінки балки з метою уникнення усадочних напружень зварювання
Прийнята товщина поясу балки повинна відповідати стандартному ряду товщини прокатного листа
По відомим значенням потрібного моменту опору Wпотр всього перерізу та висоти балки визначаємо орієнтовну площу перерізу поясних листів.
Для цього:
а) розраховуємо потрібний момент інерції площі перерізу балки
(2.18)
б) розраховуємо моменти інерції, які приходять на стінку та поясі балки:
- на стінку
де
- висота стінки балки, її розмір повинен
відповідати стандартному раду ширини
прокатного листа
- на пояси
в) розраховуємо орієнтовну площу перерізу поясного листа
де
- відстань між центрами ваги обох поясів
балки
Ширина поясу балки призначається з таких умов
а) розраховується потрібна ширина
б) визначаеться з загальної стійкості балки
в) враховуються технологічні міркування
г) прийнята ширина поясу балки повинна відповідати стандартному ряду ширини прокатного листа
Висновок:
Перевіряємо прийняту ширину поясу виходячи з забезпеченням місцевої стійкості
а) при пружній стадії роботи матеріалу
(2.19)
б) при пружно-пластичній роботі перерізу балки
(2.20)
де
- величина звісу поясу
Висновок
Необхідно накреслити переріз балки та проставити усі розміри

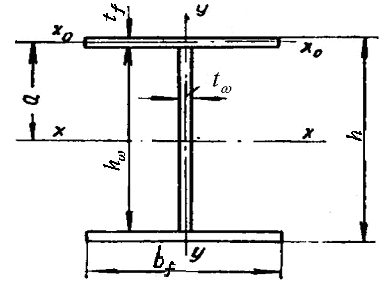

Мал.8 Переріз головної балки
Перевірка на міцність та жорсткість підібраного перерізу зварної балки (див. Мал.9)

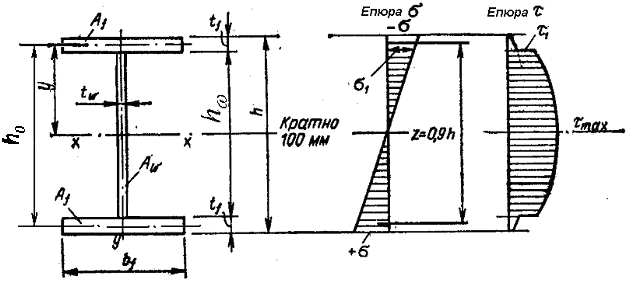

Мал.9
Призначив остаточні розміри перерізу балки, виконуємо перевірку його міцності, розраховуя нормальні напруження в місці діяння максимального згинаючого моменту та максимальні дотичні напруження на опорі у такій послідовності:
Розраховуємо фактичний момент інерції та момент опору перерізу балки
[см4] (2.21)
де
[см3]
Перевіряємо балку на міцність по нормальним напруженням
Висновок:
Визначаємо статичний момент площі половини перерізу балки
(2.22)
Перевіряємо балку на міцність по дотичним напруженням
(2.23)
Висновок:
Виконуємо перевірку балки на прогин по формулам другої групи граничних станів
Розраховуємо масу 1м балки .
– без ребер жорсткості
[кг/м] (2.24)
- з ребрами жорсткості
Відносний фактичний прогін балки
не повинен перевищувати граничне нормативне значення
(2.25)
де
[кН/м]
- нормативне навантаження на 1 м балки
Висновки:
