7.2. Порядок виконання роботи

1. Для проведення роботи необхідно випробувати не менше трьох волокон одного виду. З метою отримання правильних результатів під час роботи на пристрої ИВ-3 необхідно дотримуватись порядку включення, калібрування та роботи на пристрої. Схему лицьової панелі пристрою наведено на рис. 7.3.

2. Перед включенням пристрою перевіряють його заземлення. Потім регулювальними гвинтами 16 встановлюють пристрій у горизонтальне положення за рівнем 17 та вмикають пристрій у мережу. При цьому рукоятка 18 повинна знаходитись у середньому положенні, а лампочка 19 освітлення шкали 15, яка фіксує приріст довжини волокна у момент розпрямлення, повинна загорітися.

3. Шпильку стержня 20 переустановлюють у відповідний отвір з метою отримання бажаної затискної довжини волокна . Рукояткою 21 встановлюють необхідне навантаження на важіль 8, спостерігаючи за показанням шкали 11. Повільно повертаючи рукоятку 22, встановлюють датчик у початкове положення, про що свідчить загорання неонової лампочки 23. Повертання рукоятки 22 припиняють відразу після загорання лампочки 23.

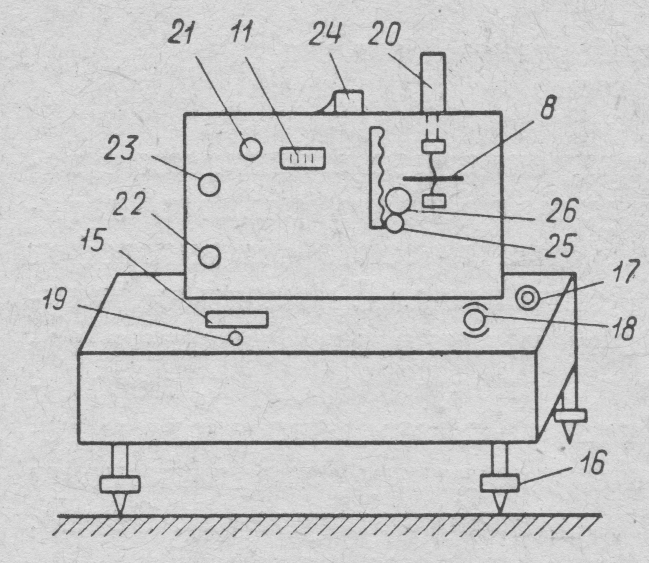

Рис. 7.3. Схема лицьової панелі пристрою ИВ-3

4. Повертаючи ручку 24 проти годинникової стрілки, відкривають обидва затиски і за допомогою пінцету затискають волокно у них. При цьому ручка 24 повинна знаходитися у такому положенні, щоб важіль 8 датчика не торкався волокна. Переміщуючи рукояткою 25 окуляр 26 вздовж волокна підраховують кількість дуг . Відводячи окуляр 26 у сторону, встановлюють рукоятку 22 у крайнє праве положення поворотом його за годинниковою стрілкою. При цьому важіль 8 датчика підходить до волокна. За допомогою рукоятки 21, спостерігаючи за показаннями шкали 11, встановлюють необхідне навантаження на важіль 8, яке повинно подолати розпрямлене волокно та спрацювати датчик. Поворотом рукоятки 18 у нижнє положення включають передачу руху до нижнього затиску. При спрацюванні датчика відраховують за шкалою 15 приріст довжини від розпрямлення волокна та визначають довжину розпрямленого волокна .

5. За формулами 7.1 і 7.2 визначають частоту звивистості та ступінь звивистості . За викладеною вище методикою визначають ступінь звивистості , яка збереглася після навантаження та за формулою 7.3 розраховують стійкість звивистості.

6. Результати первинних вимірювань, характеристик звивистості та стійкості звивистості волокон заносять у табл. 7.1

Таблиця 7.1.

Результати проведених досліджень

Вид волокна	№ досліду	Початкова довжина волокна, , мм	Довжина розпрямленого волокна, , мм	Кількість дуг,	Частота звивистості, , хв. /см	Ступінь звивистості, , %	Довжина розпрямленого волокна після навантаження, , мм	І1	У1
