Построение чертежа ластовицы

1. Определяют ширину ластовицы ()()11 и 22 – это участок с чертежа лифа от ()1 до ()2 на пройме.

2. Вершину ластовицы находят на пересечении двух дуг:

Первая дуга из ()11  ↕ R = О₆1(с чертежа) + 0,5

Вторая дуга из ()22  ↕ R= Ф₆2 + 0,5

Верхняя и нижняя точки ластовицы: ()С и ()С₁

Особенности конструирования изделий мягкой формы с длинным цельнокроеным рукавом

Конструкция рукава с горизонтальным расположением верхних срезов применяется в изделиях по мотивам народного кроя, а также при построении конструкции ночных сорочек, изделий для новорождённых и т.п.

Наиболее часто в женской одежде используют цельнокроеный рукав, направление верхнего среза которого в чертеже совпадает с направлением плечевого среза спинки и полочки.

Особенности построения:

1. Табличное значение Пг увеличивают на 2,0 см. Пг табл. + 2,0 см.

2. Дополнительно углубляют пройму на (5,0  10,0) см или до линии талии.

3. Сокращают раствор плечевой вытачки на спинке на 1,0 см или переводят в линию проймы. В изделиях с плечевыми накладками высотой 1,5 – 2,0 см плечевую вытачку не проектируют.

4. На полочке сокращают раствор нагрудной вытачки на 2,0 см с одновременным удлинением проймы полочки (Г₄П₄) на 1,5 см для уплощения переда и увеличения мягкости в его верхней части: А₄А₉ = 2(СгII – CгI)

В изделиях с плечевыми накладками сокращение раствора нагрудной вытачки может быть доведено до половины расчётной величины.

Для фигур с ОгIII = 84 –92 cм конструкция может быть выполнена без нагрудной вытачки, при этом наклон верхнего контура рукава переда и спинки должен быть одинаков.

Одинаковый наклон верхнего среза рукава полочки и спинки необходим при выполнении изделия из ткани в полоску и клетку.

• Боковой шов располагают:

- посередине проймы,

- смещают на 1,0  2,0 см в сторону полочки,

- посередине ширины изделия (гГ₂ = Г₂Г₃).

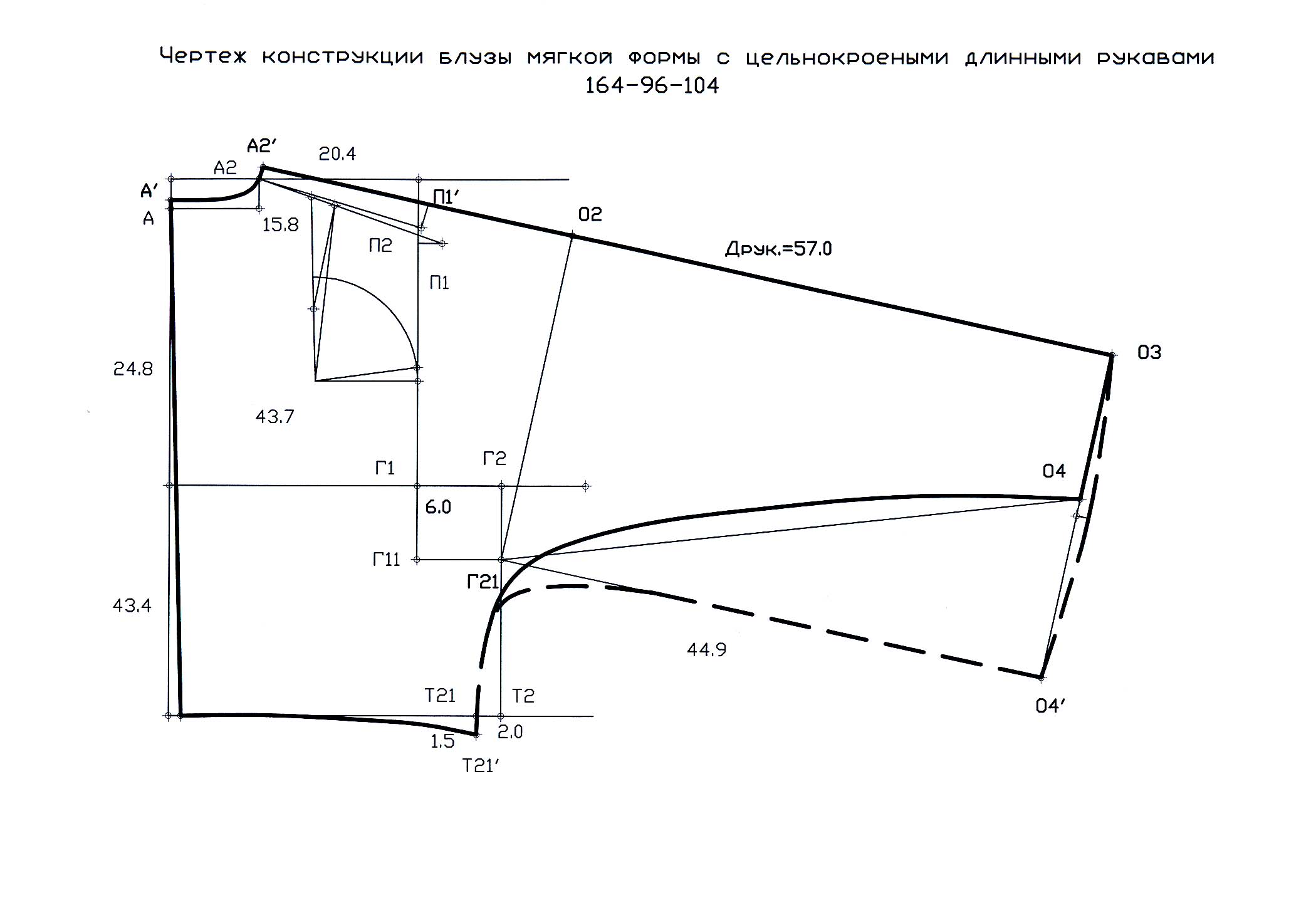

Построение чертежа конструкции изделия мягкой формы с длинным цельнокроеным рукавом, 164 – 96 - 104

Построение выполняют на основе БК с втачным рукавом. Чертёж спинки и полочки выполняют раздельно.

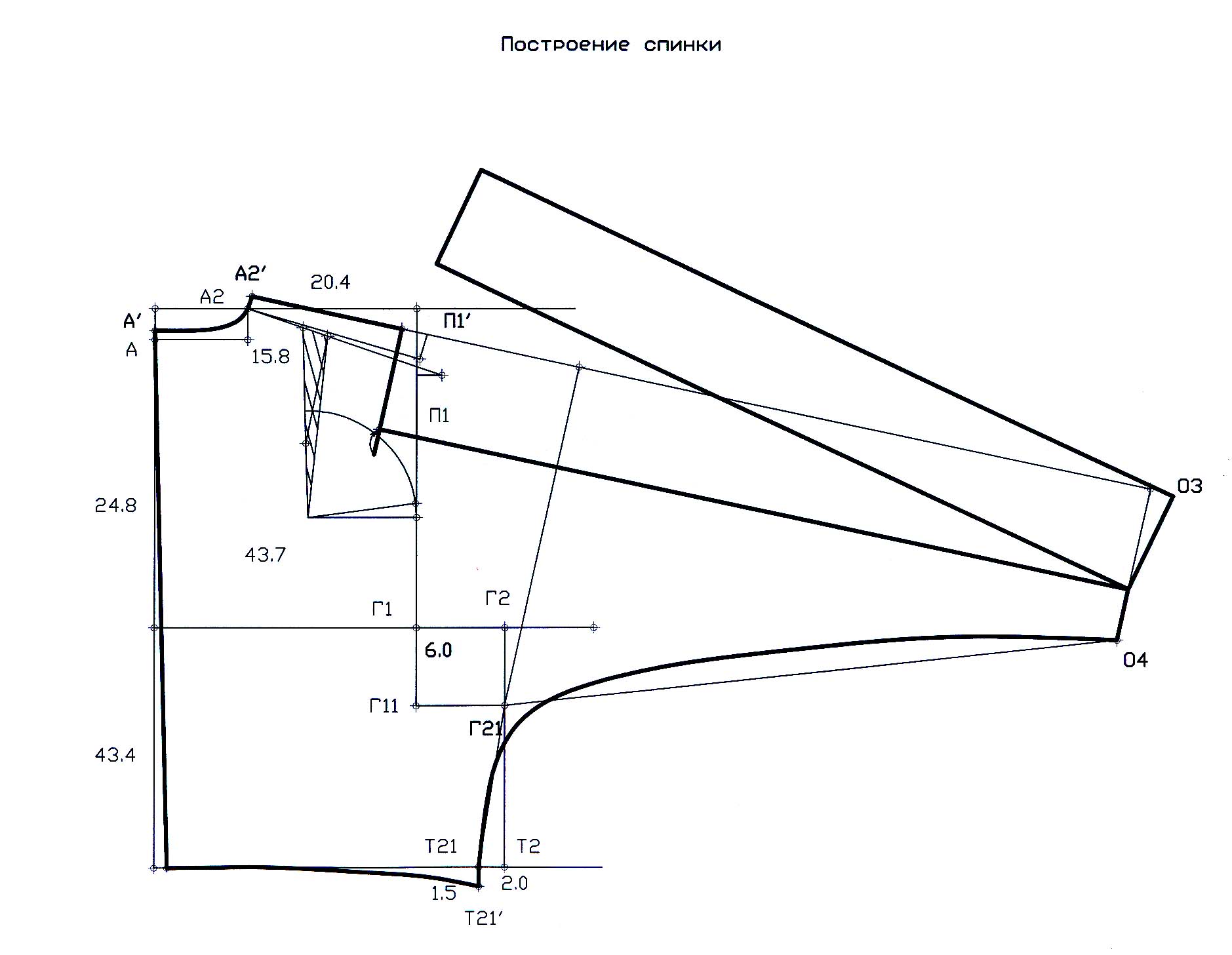

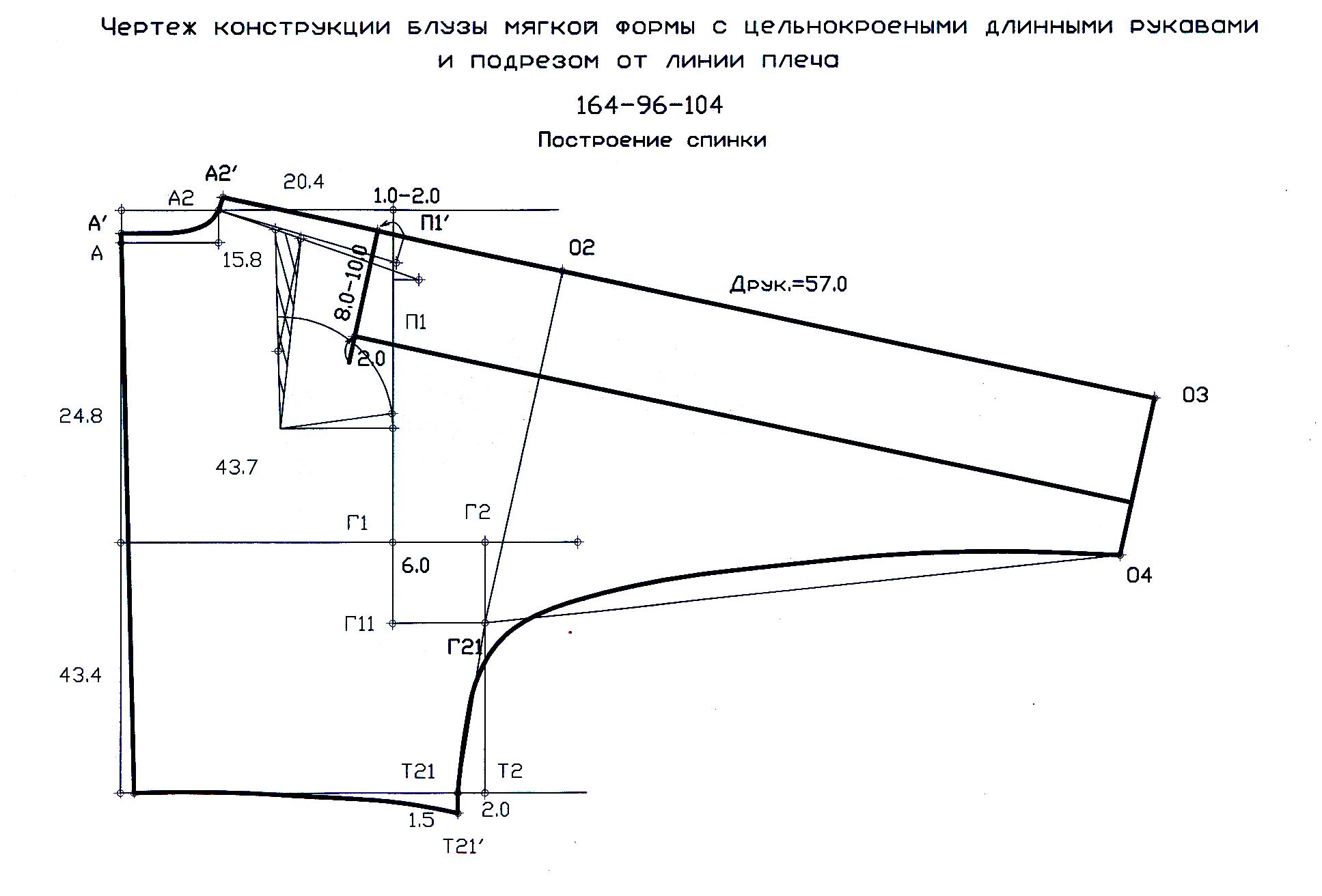

Построение спинки:

1. вариант а: Плечевую вытачку спинки переводят в пройму графическим способом.

-Удлиняют среднюю линию спинки и увеличивают объём в области плеча.

АА = 0,5 см

А₂А₂ = 1,0 см от ()А₂  по  к А₂П₁  ()А₂

вариант б: -Удлиняют среднюю линию спинки и увеличивают объём в области плеча.

АА = 0,5 см А₂А₂ = 1,0 см от ()А₂  по  к А₂П₁  ()А₂

П₁П₁ = 2,0 см от ()П₁  по  к А₂П₁  ()П₁

2. Углубляют пройму на (5,0  10,0) см: Г₁Г₁₁= Г₄Г₄₁ = 6,0 см 

Соединяют ()() Г₁₁ и Г₄₁ – прямой горизонтальной линией и на пересечении с боковым срезом  ()Г₂₁

3. Верхний срез рукава является продолжением плечевой линии спинки А₂П₁:

П₁ О₃ = Друк. или А₂О₃ = Друк + Шп

4. Из () О₃  к П₁О₃

О₃О₄ = Шрук вн./2 +1,0 см = (Оз + Поз)/2 +1,0 см ; Поз = 3,0  4,0 см для

плотного прилегания по запястью или по модели.

5. ()О₄ соединяют с () Г₂₁ прямой линией.

6. Низ рукава оформляют выпуклой плавной линией с прогибом по середине отрезка О₃О₄ на (0,5  1,0) см.

7. ТТ₁ = 1,0 см

8. Раствор боковой вытачки Т₂Т₂₁=Т₂Т₂₂ = 1,5 см.

Удлиняют боковой срез, понижая линию талии: Т₂₁Т₂₁ = Т₂₂ Т₂₂ = 1,5 см

Боковая линия спинки плавно переходит в нижний срез рукава.

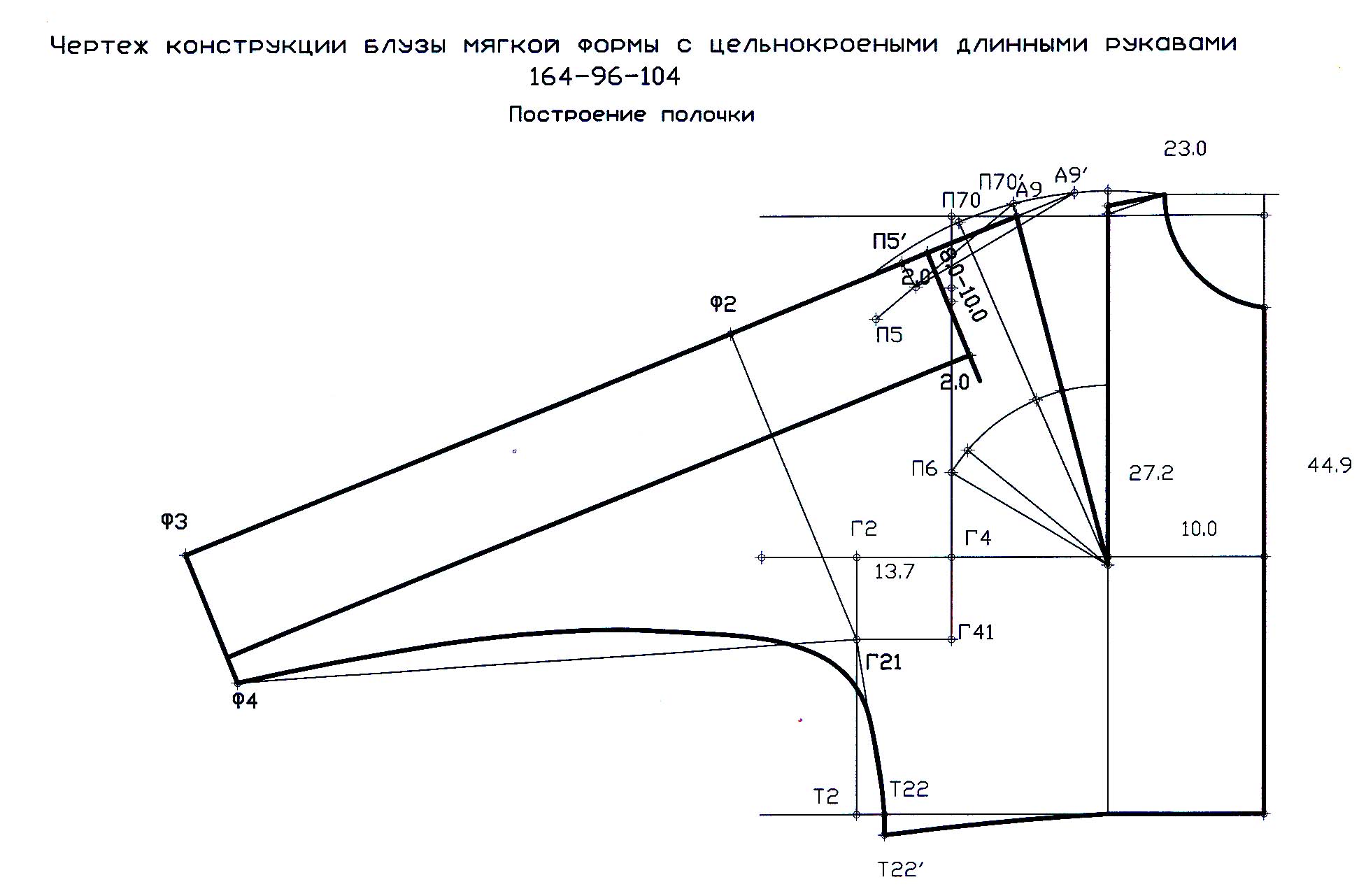

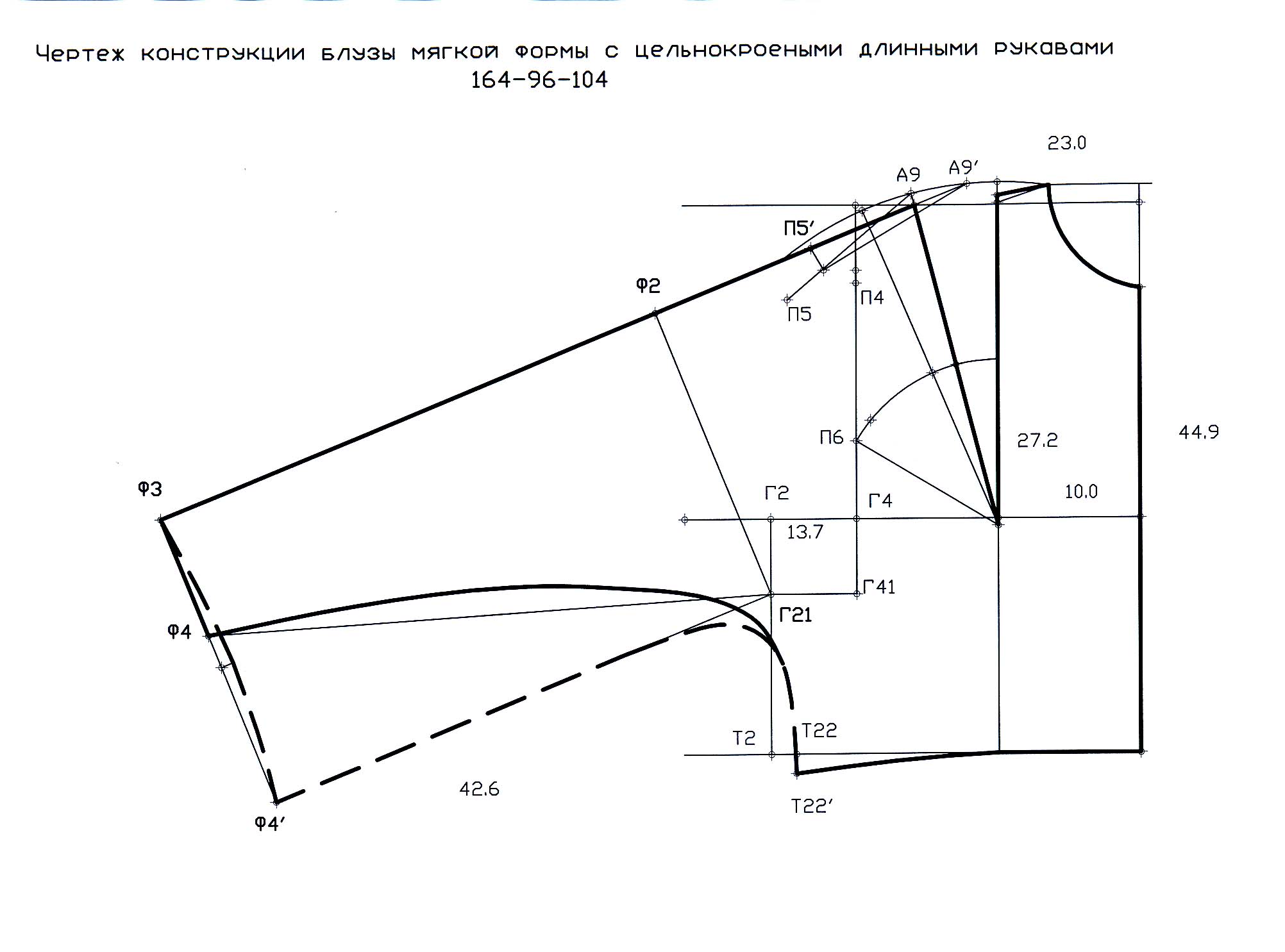

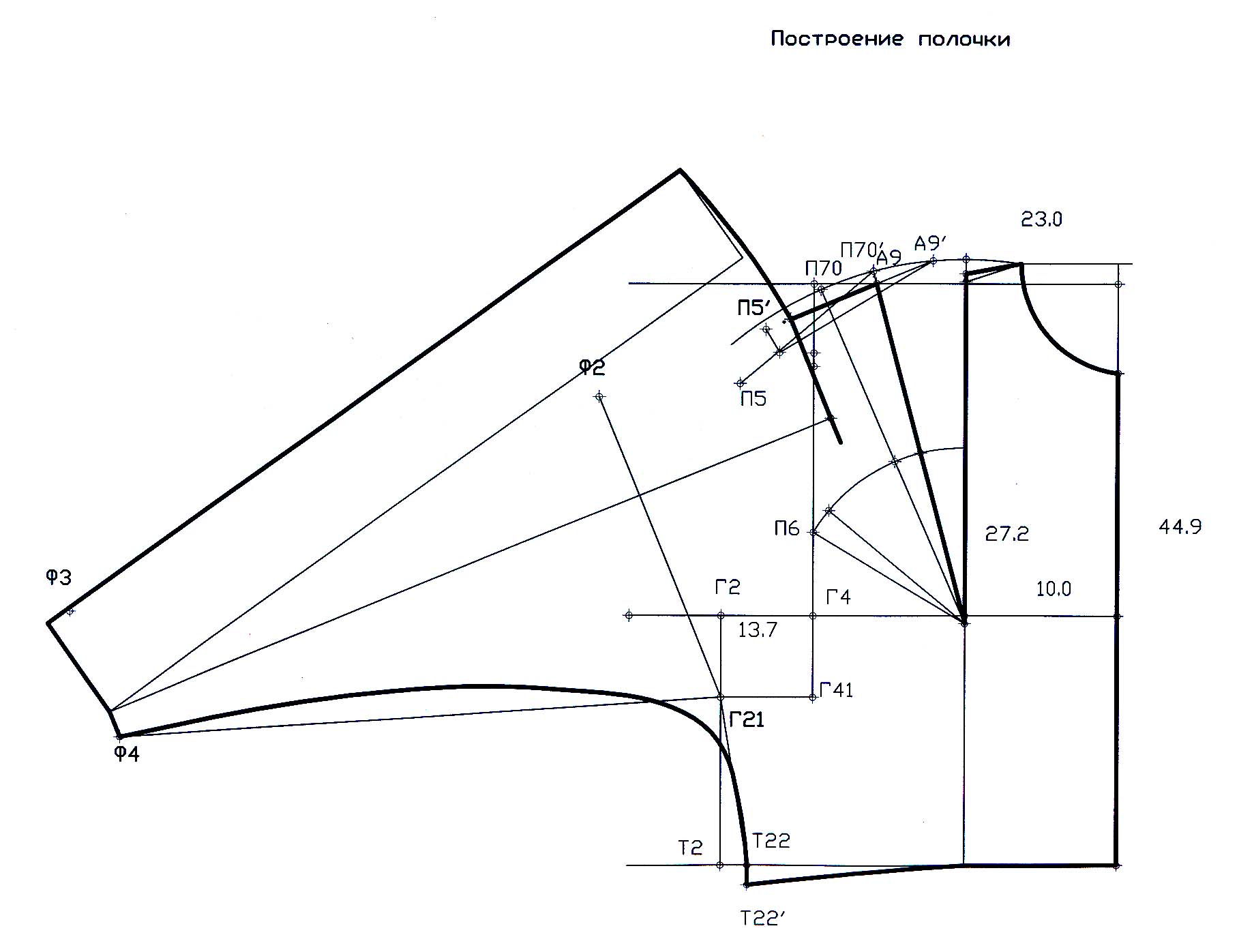

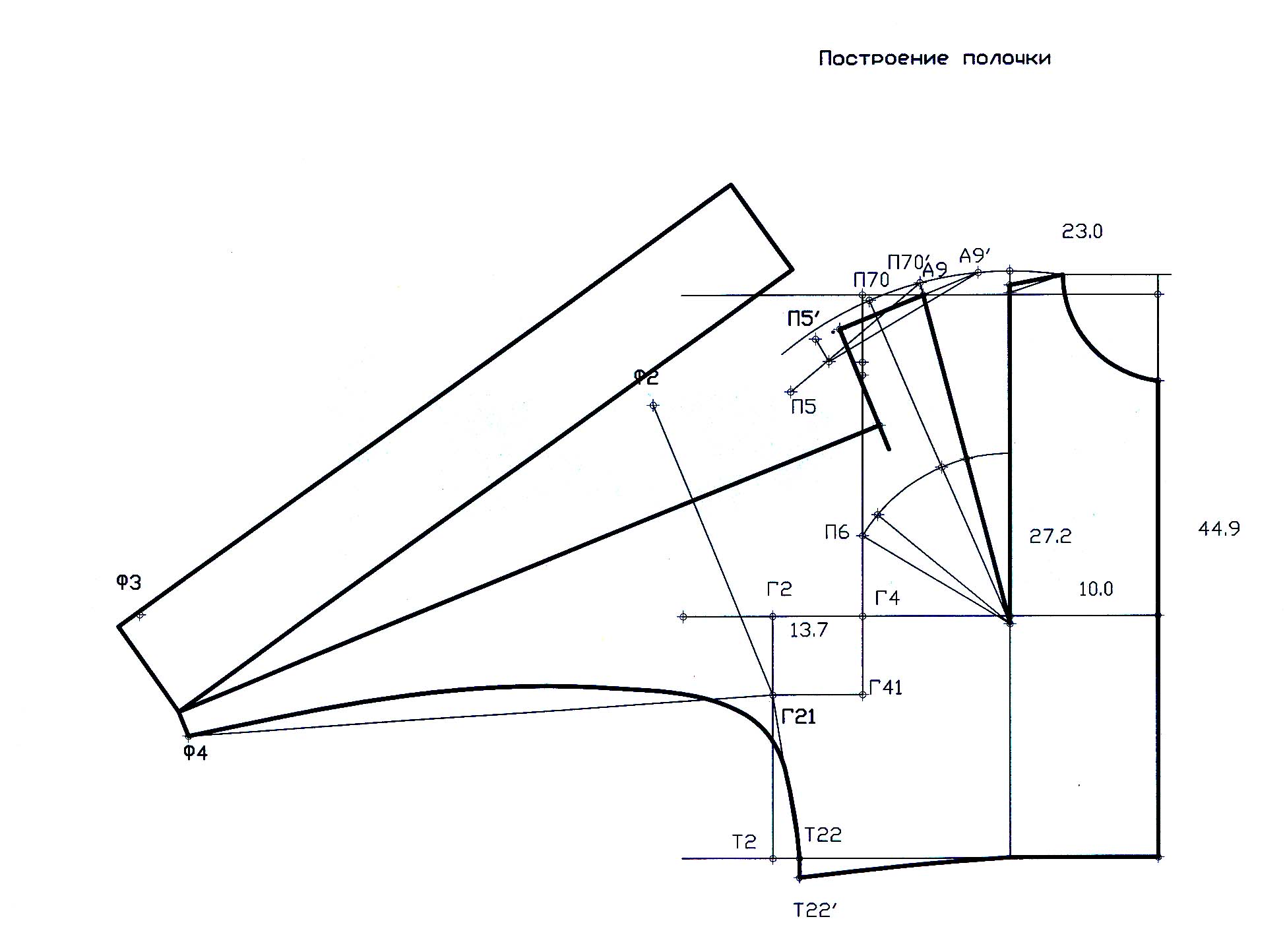

Построение полочки:

На полочке сокращают раствор нагрудной вытачки на 2,0 см: А₄А₉ = 2(СгII – СгI)

1. Перемещают конечную плечевую точку переда П₅:

П₅П₅ = 0,5  1,0 см от (·) П₅   к А₉П₅

Для фигур с большим обхватом груди:

П₅П₅ = 3,0  5,0 или П₅П₅ = 0,5 1,0 см, при условии перевода части нагрудной вытачки в другой участок конструкции.

2. Верхний срез рукава является продолжением плечевого среза А₉П₅:

П₅Ф₃ = Друк или А₄Ф₃ = Друк + Шп – (1,0  2,0 на ВТО)

3. Из (·) Ф₃  опускают  к П₅Ф₃ и откладывают ширину рукава внизу:

Ф₃Ф₄ = Шрук.вн./2 – 1,0 см = (Оз + Поз)/2 – 1,0 см

Низ рукава оформляют плавной вогнутой линией, с прогибом по середине отрезка Ф₃Ф₄ на (0,5  1,0) см.

4. (·)(·) Ф₄ и Г₂₁ соединяют прямой линией.

5. Боковая линия полочки плавно переходит в нижний срез рукава.

Проверка правильности построения чертежа конструкции

После построения чертежа конструкции необходимо проверить длину, сопряжение контуров по верхнему и нижнему срезам, проставив надсечки (по передней части с учётом ВТО)

Г₂₁Ф₄ = Г₂₁О₄ или разница составляет величину ВТО (оттягивание нижнего среза полочки) = 1,0  1,5  2,0 см;

А₂О₃ = А₄Ф₃ или разница составляет величину ВТО (оттягивание верхнего среза полочки) = 1,0  1,5  2,0 см;

Если разница больше, то длину нижнего среза регулируют перемещением бокового среза в ту или иную сторону или изменением наклона верхнего контура рукава полочки (за счёт перевода нагрудной вытачки в пройму).
