4. Перечислите состав процесса монтажа строительных конструкций.

Монтаж строительных конструкций — это индустриальный, механизированный комплексный процесс возведения зданий или сооружений из готовых конструкций или их элементов. Монтаж строительных конструкций состоит из подготовительных и основных процессов. В подготовительные процессы входит транспортирование, складирование и укрупнительная сборка. Основные процессы — это подготовка к подъему и подъем конструкций, установка на место, выверка и временное закрепление, замоноличивание стыков и швов, антикоррозионная защита отдельных элементов конструкций или деталей стыков, окончательное закрепление конструкций. В комплексе работ по возведению зданий и сооружений монтаж строительных конструкций обычно выполняется в два этапа:

монтаж подземных конструкций — фундаменты, опоры, каналы, колодцы и др., — выполняемый в период работ нулевого цикла;

монтаж надземных конструкций — несущие каркасы зданий, покрытия, связи, ограждающие конструкции, перегородки, лестницы, площадки и др., — являющийся самостоятельным этапом возведения сборных зданий.

5. Расчет ферм. Определение усилий в стержнях фермы.

Расчет ферм выполняют в следующем порядке: определяют нагрузку на ферму и вычисляют узловые силы, находят расчет­ные усилия во всех стержнях фермы и подбирают их сечения. После этого рассчитывают и конструируют соединения, узлы и детали.

Усилия в стержнях фермы определяют графическим или ана­литическим способом. В фермах с наклонными поясами проще находить усилия графическим способом при помощи диаграм­мы усилий Кремоны. Делается это в следующем порядке: опре­деляют опорные реакции фермы, цифрами и буквами маркируют поля между силами и стержнями, строят диаграмму усилий, причем обход узлов выполняют с таким расчетом, чтобы в узле было не более двух неизвестных усилий.

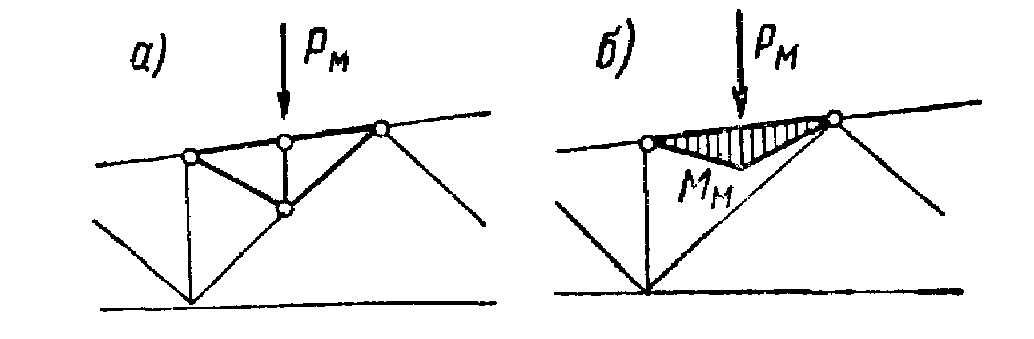

Рис. 6. К расчету ферм

а — расчетная схема шпренгеля; б — местный изгиб пояса

В фермах со шпренгелями узловые нагрузки первоначально собирают по основным узлам (как будто шпренгелей нет) и для такой схемы фермы строят диаграмму усилий. Затем отдельно рассматривают шпренгельный элемент (показан на рис. 6, а жирными линиями) как самостоятельную ферму, и в ней при помощи диаграммы Кремоны находят усилия от силы на стой­ку шпренгеля Р_м. После этого к усилиям основной фермы до­бавляют усилия от шпренгельного элемента на участках их сов­падения, которые и будут расчетными для шпренгельной фермы.

Иногда не все силы совпадают с узлами ферм (например» при применении плит или панелей покрытия шириной 1,5 м в фермах с размером панели d=3 м). В этом случае продольные усилия в элементах фермы находят также от всей нагрузки* собранной в сосредоточенные силы по узлам фермы. Сила Р_М действующая между узлами, вызовет в стержне дополнительный местный изгибающий момент М_м (как в балке, перекинутой между узлами, рис. 6, б). В результате такой элемент будет работать на внецентренное сжатие от продольной силы и мест­ного изгибающего момента, что должно учитываться при под­боре сечений. Учитывая неразрезность пояса, местные изгибаю­щие моменты, найденные как для свободно опертных балок, могут быть уменьшены на 10% для Есех панелей, кроме опор­ной. Местный изгиб сильно утяжеляет ферму по сравнению со шпренгельной фермой, однако шпренгельная решетка значи­тельно увеличивает трудоемкость изготовления фермы.

В фермах с параллельными поясами расчетные усилия до­статочно просто можно определить аналитическим способом.

При построении диаграмм усилий или определении усилий аналитическим путем размеры схемы фермы должны приниматься по центрам тяжести сечений.
