2.Средние значения модуля упругости жидких и твердых тел
Жидкость |
Модуль упругости Е, 109 Па |
Твердые тела |
Модуль упругости Е, 109Па |
Вода |
2,06 |
Сталь углеродистая |
206 |
Нефть
|
1,28
|
Сталь легированная
|
216
|
Керосин
|
1,37
|
Чугун черный
|
152
|
Спирт
|
0,98
|
Чугун белый
|
134
|
Масло тур- бинное 30 |
1,72 |
Латунь, бронза |
11,8 |
Глицерин
|
4,08
|
Дюралюминий
|
70
|
Ртуть |
24,6 |
Алюминий вальцованный |
68 |
3. Значения эквивалентной шероховатости труб
Характеристика поверхности труб |
∆Э, мм |
Новые стальные цельнотянутые Новые стальные сварные Бывшие в эксплуатации стальные сварные Новые оцинкованные стальные Бывшие в эксплуатации оцинкованные стальные Новые чугунные Бывшие в эксплуатации чугунные Новые асбестоцементные Бывшие в эксплуатации асбестоцементные Бетонные, железобетонные Новые полиэтиленовые Бывшие в эксплуатации полиэтиленовые Новые винипластовые Бывшие в эксплуатации винипластовые |
0,02 - 0,05 0,04 - 0,10 0,10 - 0,15 0,07 - 0,15 0,18 0,25 - 1,00 1,00 0,05 - 0,10 0,6 2,5 0,01 - 0,03 0,02 - 0,05 0,01 - 0,02 0,02 - 0,03 |
4. Условные проходы трубопроводов Dy, мм
3
|
4
|
5
|
6
|
8
|
10
|
13
|
15
|
20
|
25
|
32
|
40
|
50
|
60
|
70
|
80
|
100
|
125
|
150
|
175
|
200
|
225
|
5. Значения а1 и ζкв для расчета местных сопротивлений
Наименование сопротивлений
|
А1 |
ζ кв |
Внезапное расширение трубопровода Пробочный кран
|
30 160
|
1 0,40
|
Вентиль обыкновенный
|
3000
|
4,0
|
Вентиль Косва
|
900
|
2,5
|
Угловой вентиль
|
400
|
0,8
|
Шаровой клапан
|
5000
|
45
|
Угольник 90°
|
400
|
1,4
|
Угольник 135°
|
600
|
0,4
|
Колено 90°
|
130
|
0,2
|
Тройник
|
160
|
0,3
|
Задвижка (полное открытие)
|
75
|
0,15
|
Диафрагма Диафрагмаn .=0,64 n = 040 |
|
|
n =0,64 n = 0,40 |
70 120 |
1 7 |
n =0,16 n = 0,05 |
500 3200
|
70 800 800
|
Расчет проводится по формуле: ζм= А1/ Re + ζкв

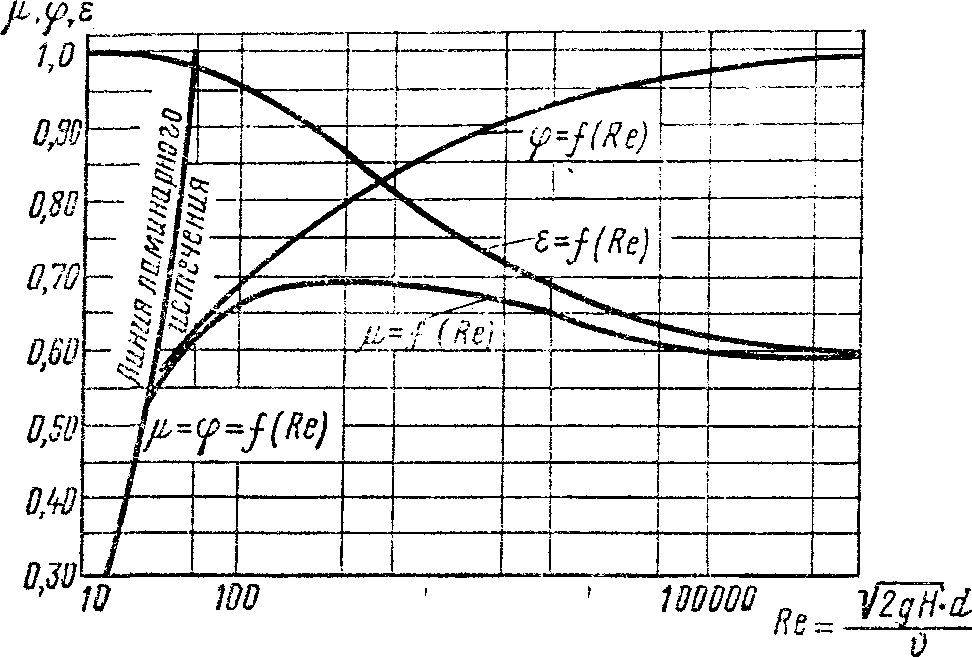

6. Зависимость ε, μ, φ от Re для круглого
отверстия в тонкой стенке.
7. Расчетный график гидравлического коэффициента
сопротивления для стальных труб с естественной
шероховатостью (зависимость от Re)
Список рекомендуемой литературы
Калицун В.И., Кедров В.С., Ласков Ю.М. Гидравлика, водоснабжение и канализация. М.: «Стройиздат», 2001, 397с.
2. Гидравлика, гидромашины и гидроприводы: Учебник для машиностроительных вузов/ Башта Т.М. и др.- М.: Машиностроение, 1982, 429 с.
3. Гидравлика: Лабораторный практикум /КоротковВ.Е, Скребков Г.П., Афимьина К.А. ,Чебоксары: Чув. ГУ, 2002.
4.Сборник задач по гидравлике/Под ред. В.А. Большакова.Киев.:Высшая школа, 1979. 336с.
