28. Классификация преобразователей постоянного напряжения

Преобразователи постоянного напряжения (ППН) предназначены для преобразования постоянного напряжения одного уровня в постоянное напряжение другого уровня с высоким КПД. Иногда их называют конверторами. Они служат для питания нагрузки постоянным напряжением Uн, отличающимся по величине от напряжения источника питания Ud.

По построению ППН делятся на:

а) Двухзвенные - состоят из автономного инвертора (АИ), преобразующего постоянное напряжение в переменное, и выпрямителя. Трансформатор, стоящий между выпрямителем и АИ, позволяет получить на выходе напряжения как меньшие, так и большие входного. Чаще всего применяются в источниках питания систем управления и автоматики.

б) Непосредственные - выполняются на основе прерывателей.

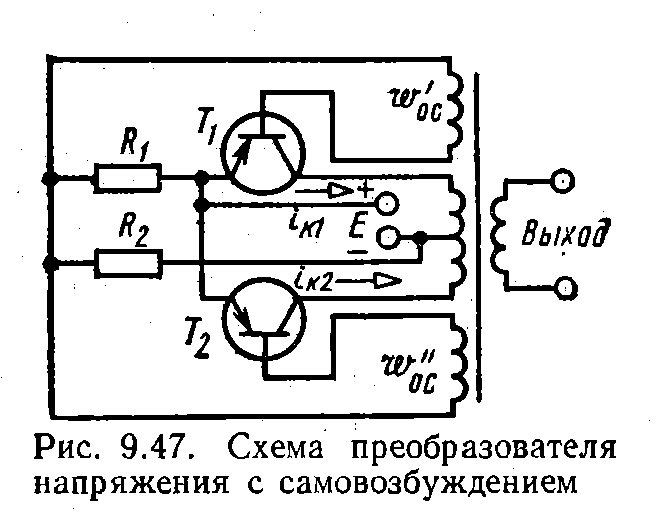

29. Структурная схема преобразователя напряжения с самовозбуждением

30. Структурная схема преобразователя напряжения с независимым возбуждением.

В настоящее время наибольшее применение нашли преобразователи постоянного напряжения, инверторы которых выполнены по схемам с независимым возбуждением. В состав такого инвертора входят задающий генератор и усилитель мощности. В качестве задающего генератора могут использоваться разнообразные автогенераторы, в том числе и инверторы с самовозбуждением. Выбор схемы усилителя мощности определяется в основном выходной мощностью.

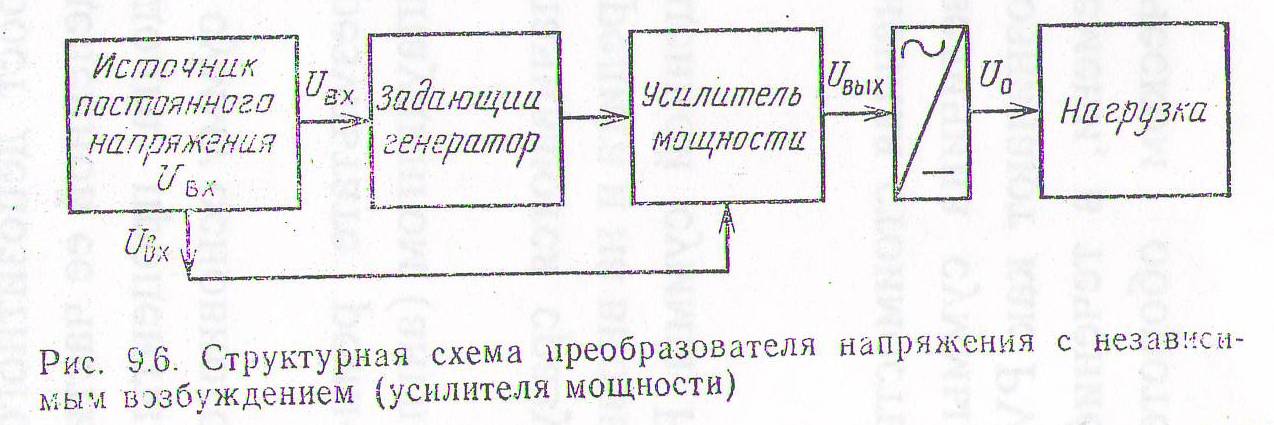

Структурная схема преобразователя напряжения с независимым возбуждением (усилителя мощности)
