  1. Принцип работы схемы выпрямления на емкостную нагрузку.

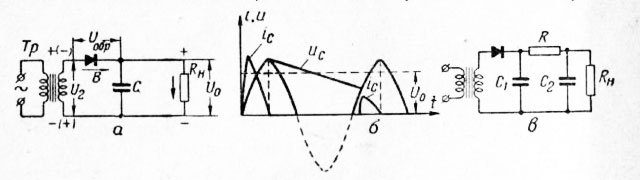

Схема однофазного о выпрямителя с емкостной нагрузкой приведена на рис. 1а. Действие схемы сводится к следующему. При первом включении выпрямителя, когда напряжение на конденсаторе С равно нулю, ток в вентиле В возникает в момент, когда на аноде вентиля образуется положительный потенциал любой величины. При возникновении ток велик и ограничивается только полным сопротивлением выпрямителя, но по мере заряда конденсатора С этот ток уменьшается, а напряжение на конденсаторе возрастает. Заряд конденсатора прекращается, когда напряжение на нем достигает максимального значения напряжения на зажимах вторичной обмотки трансформатора. Одновременно с этим исчезает ток в вентиле, и начинается разряд конденсатора на сопротивление нагрузки. Прекращение тока через вентиль обусловлено тем, что напряжение на конденсаторе оказывается больше напряжения на вторичной обмотке трансформатора и потенциал анода вентиля становится отрицательным относительно катода, если напряжение на вторичной обмотке трансформатора изменяется по синусоидальному закону (рис. 1б).

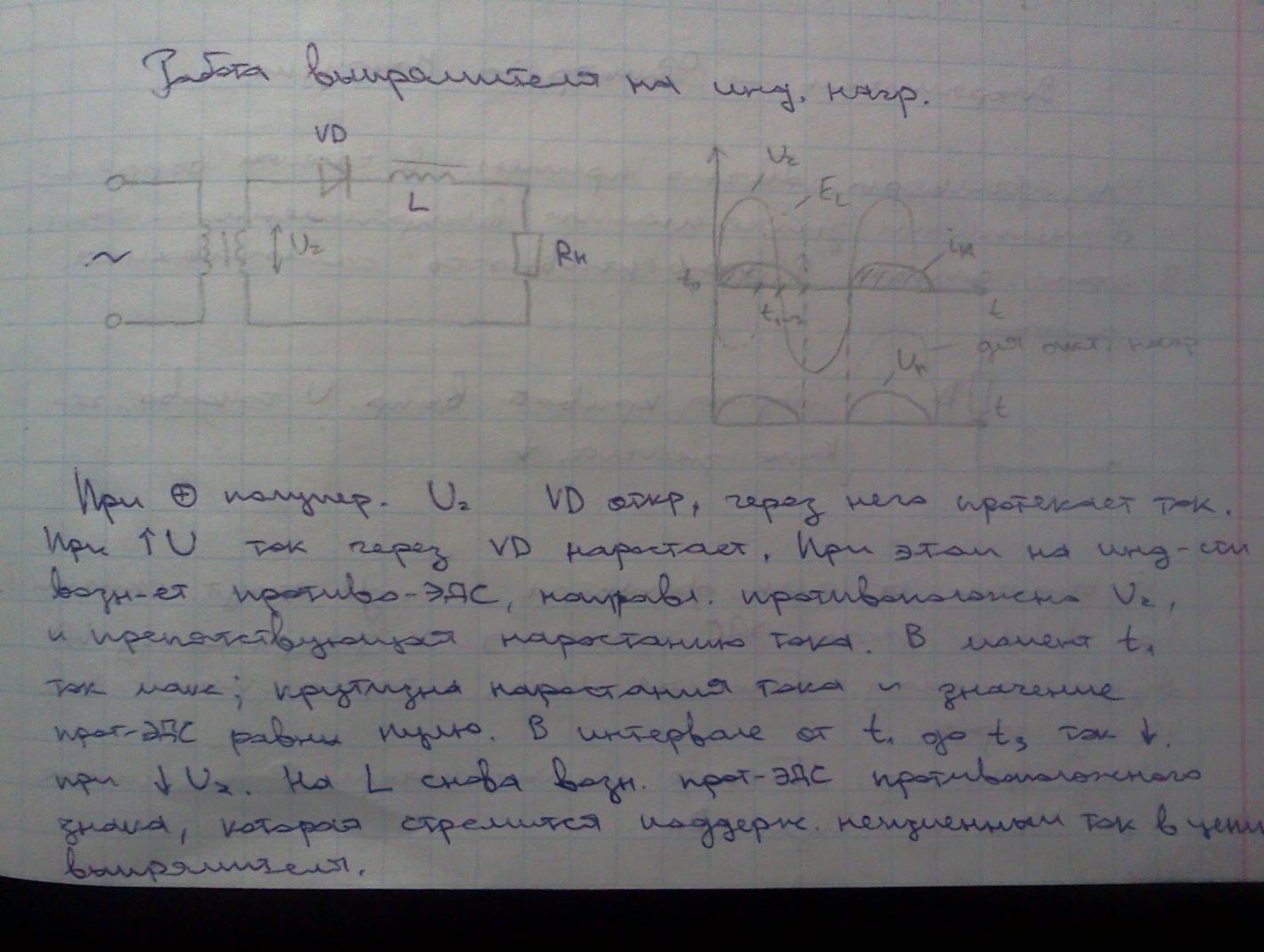

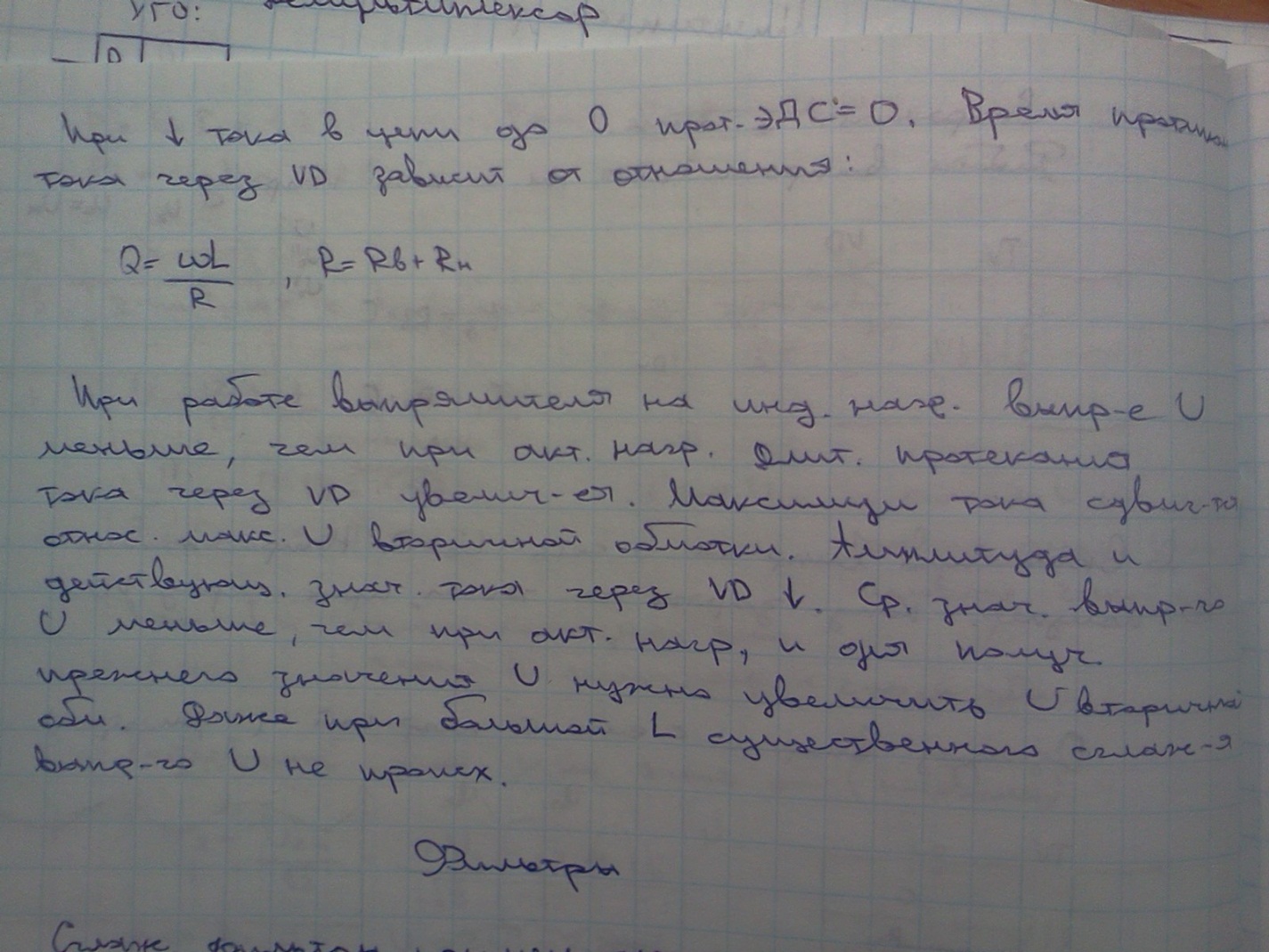

  1. Принцип работы схемы выпрямления на индуктивную нагрузку.

  1. Принцип работы схемы выпрямления на смешанную нагрузку.

Под смешанной нагрузкой понимается нагрузка, содержащая индуктивность, емкость и активное сопротивление.

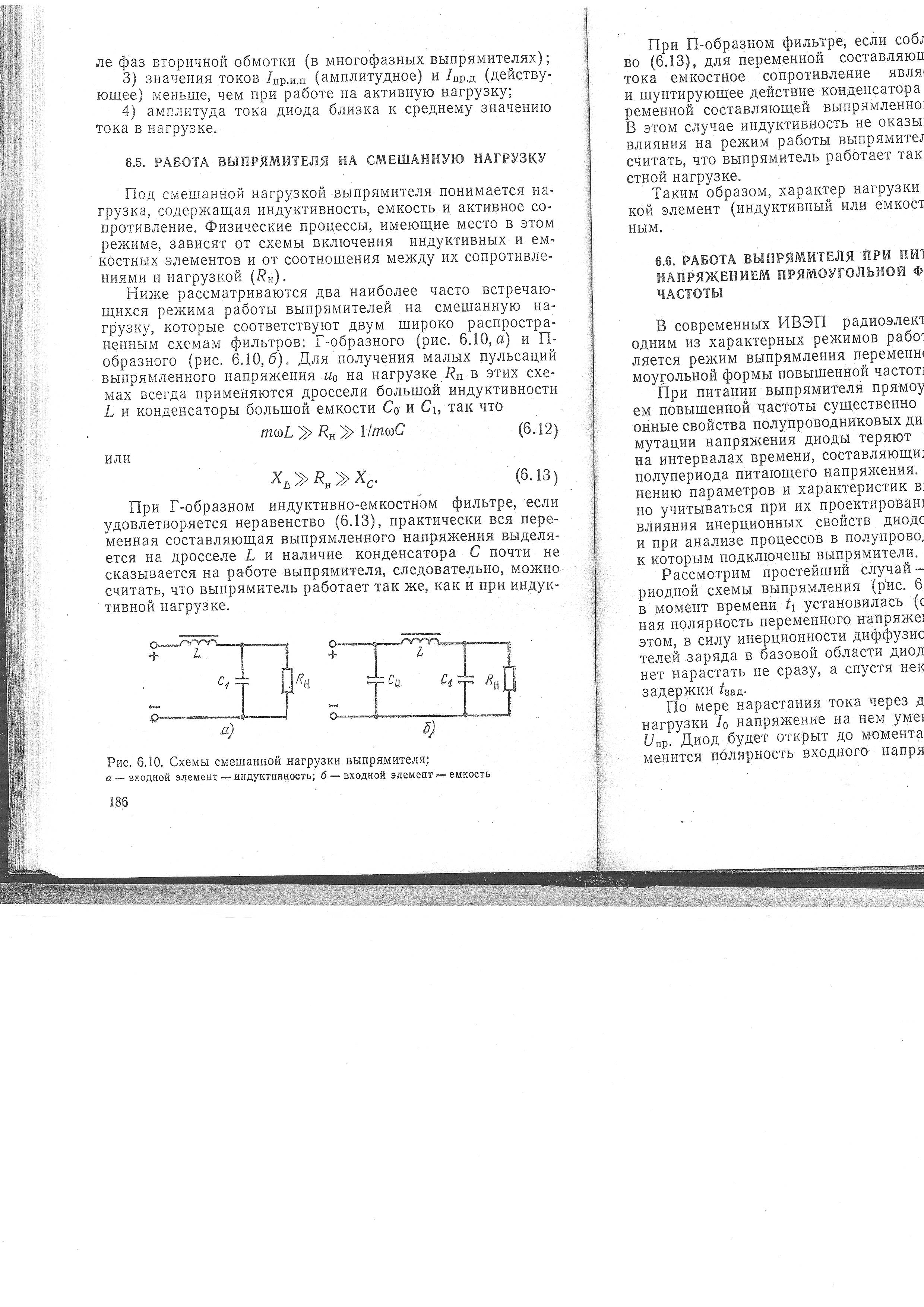

Рассмотрим два наиболее часто встречающихся режима работы выпрямителя на Г-образный (рисунок 2.18, а) и П-образный (рисунок 2.18, б) фильтры с нагрузкой Rн. Для получения малых пульсаций выпрямленного напряжения U0 на нагрузке в этих схемах применяются дроссели с большой индуктивностью L и конденсаторы C0 и C1 с большой емкостью, так что их сопротивления XL>>Rн>>XC.

Рис. 2.18. Схемы смешанной нагрузки выпрямителя: а – входной элемент - индуктивность; б – входной элемент – емкость

При Г-образном индуктивно-емкостном фильтре практически вся переменная составляющая выпрямленного напряжения выделяется на дросселе L и наличие конденсатора С почти не сказывается на работе выпрямителя. Можно считать, что выпрямитель работает так же, как при индуктивной нагрузке.

При П-образном фильтре емкостное сопротивление является малым, на котором выделяется переменная составляющая выпрямленного тока (напряжения), а индуктивность не оказывает почти никакого влияния на работу выпрямителя. Значит, можно считать, что выпрямитель работает так же, как при емкостной нагрузке.

Таким образом, характер нагрузки (индуктивной или емкостной) определяется входным элементом фильтра.

  1. Работа выпрямителя на встречную эдс

Схема однофазного выпрямителя на встречную ЭДС

Диаграмма работы однофазного выпрямителя

0

t

u0

0

t

E

E

Схема трёхфазного выпрямителя на встречную ЭДС

Диаграмма работы трёхфазного выпрямителя
