Однофазная однополупериодная схема выпрямления.
Выпрямительные устройства предназначены для преобразования электрической энергии переменного тока в электрическую энергию постоянного тока.
Вследствие односторонней проводимости диода (вентиля) ток в нагрузке проходит в один полупериод, а в другой полупериод тока в цепи нет.
Таким образом, в нагрузке имеем пульсирующий ток, который можно представить в виде суммы двух составляющих: постоянной и переменной. Постоянную составляющую тока или напряжения можно определить как среднее значение мгновенной величины за период.
Достоинства данной схемы:
1. Простота конструкции.
2. Малое число диодов.
Недостатки:
1. Большой коэффициент пульсаций.
2. Наличие постоянной составляющей тока в обмотке трансформатора.
Однофазная двухполупериодная схема выпрямления.
.

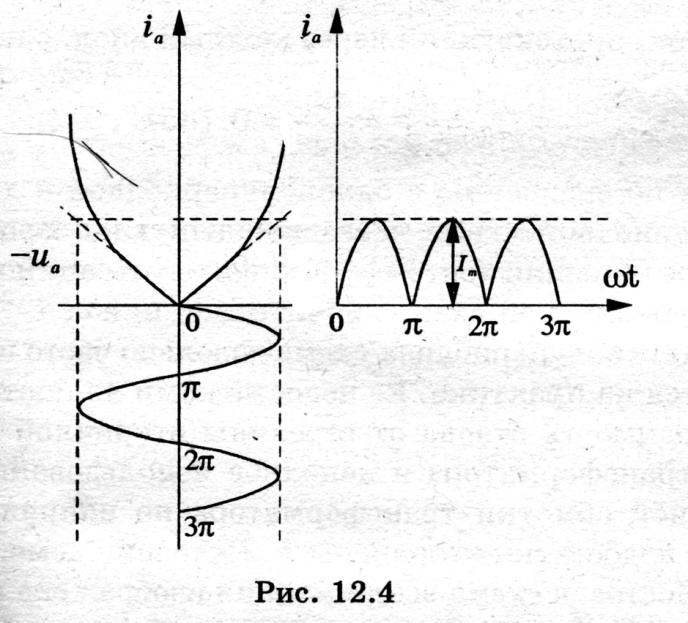

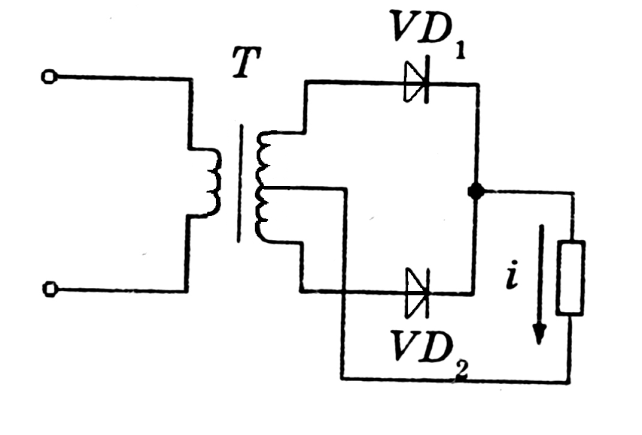

Двухполупериодная схема выпрямления, в ней используется трансформатор (Т) с отводом от середины вторичной обмотки. Эту схему можно рассматривать как две самостоятельные однополупериодные схемы, имеющие общую нагрузку. В ней диоды VD1 и VD2 открываются в разные полупериоды переменного напряжения. Поэтому ток через нагрузку протекает в обе половины периода, пульсируя с двойной частотой (рис. 2.7).
Каждый диод работает здесь как в однополупериодной схеме выпрямления. Токи диодов складываются на нагрузке. Поэтому постоянные значения выпрямленного тока и напряжения
I0
=
; U0 = I0
R =
– I0 Rd
.
При отсутствии нагрузки (I0 =0) выходное напряжение двухполупериодного выпрямителя в 2 раза больше, чем в однополупериодном выпрямителе.
Максимальное обратное напряжение в двухполупериодном выпрямителе, которое действует на каждый диод в закрытых состояниях, равно сумме амплитуд напряжений обеих половин вторичной обмотки трансформатора:
Uобр = 2Um =2πU0/2 = πU0 .
Ток, протекающий через каждый диод,
Id = I0/2 = Im/π .
Коэффициент пульсаций в двухполупериодной схеме выпрямления значительно ниже, чем в однополупериодной схеме. Двухполупериодная схема довольно часто используется на практике. Ее недостатками являются: необходимость отвода от середины вторичной обмотки трансформатора и неполное использование вторичной обмотки трансформатора по напряжению.
выбор вольтметра для измерения напряжения переменного тока различной формы кривой

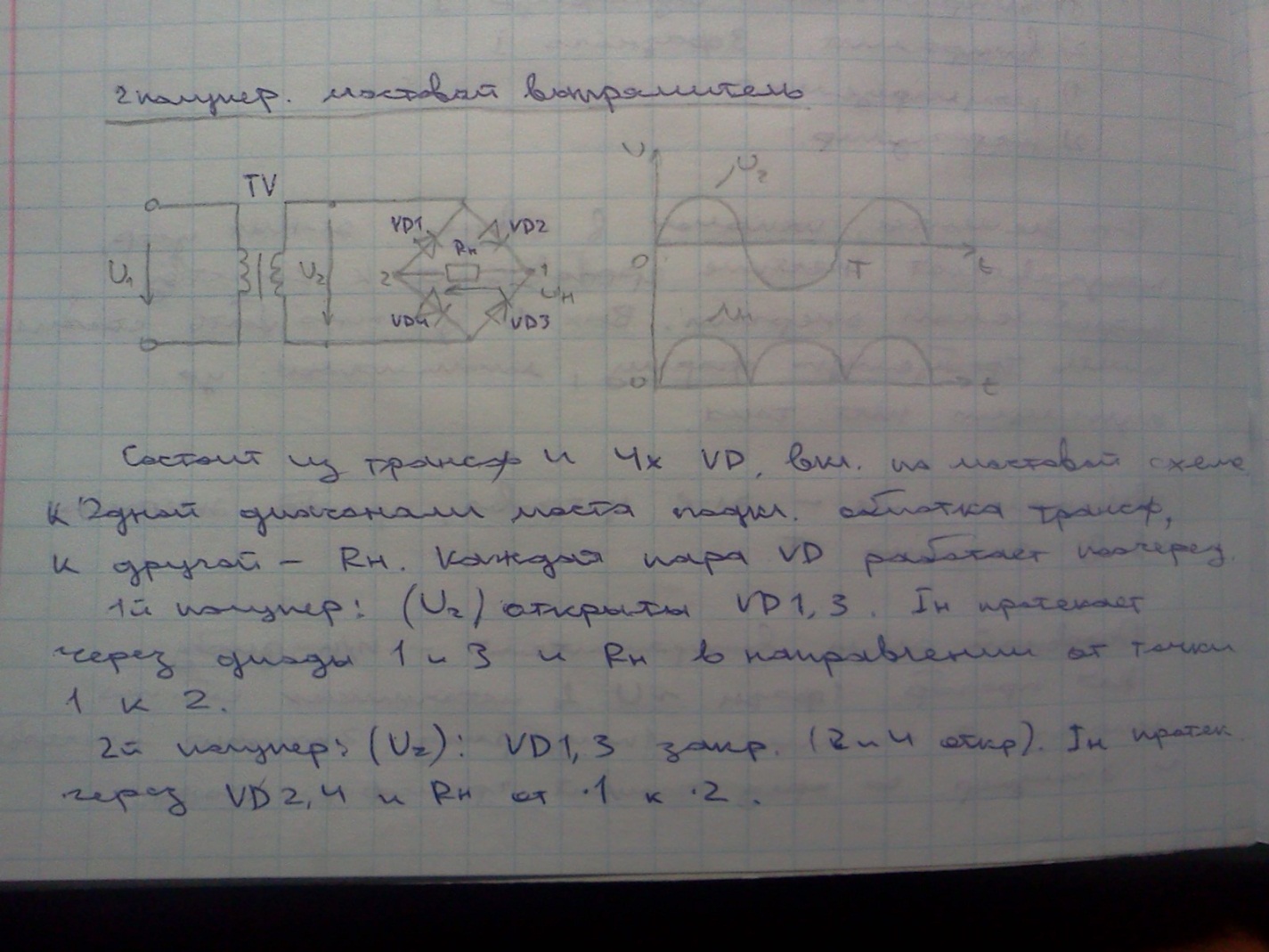

Однофазная мостовая схема выпрямления.
Трёхфазная схема выпрямления с нейтральной точкой.
Трёхфазная мостовая схема выпрямления.
Выпрямитель - эл. Устройство преобразующее энергию переменного тока в энергию переменного тока в энергию постоянного.
Трёхфазный выпрямитель — устройство применяемое для получения постоянного тока из трёхфазного переменного тока системы Доливо-Добровольского.

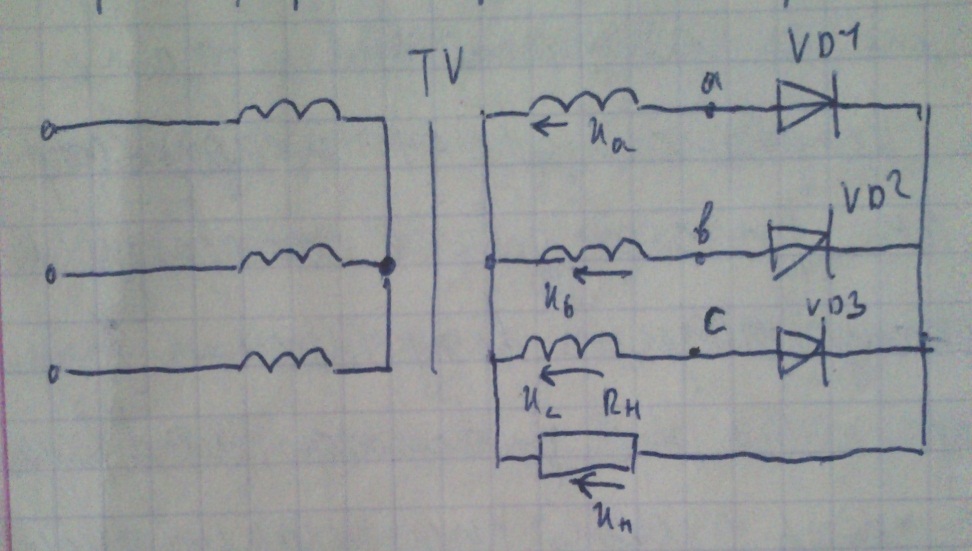

В 3-х фазных выпрямителях переменного тока I в основном используют 2 схемы выпрямителей. В состав 3-х фазного выпрямителя с нейтральной точкой входа. 3-х фазный трансформатор, 3 диода включаются в каждую фазу вторичной обмотки трансформатора и сопротивления нагрузки
Диаграмма работы 3-х фазного выпрямителя с нейтральной точкой входа
Диоды выпрямителя работают поочерёдно, каждый в течении 3-го периода. Так нагрузку равен сумме токов каждого диода и всегда имеет одно и тоже направление, как видно из временной диаграммы пульсации выпр U, пульсация значительно ниже чем у однофазного.
Достоинства: надёжность и меньшее количество диодов.

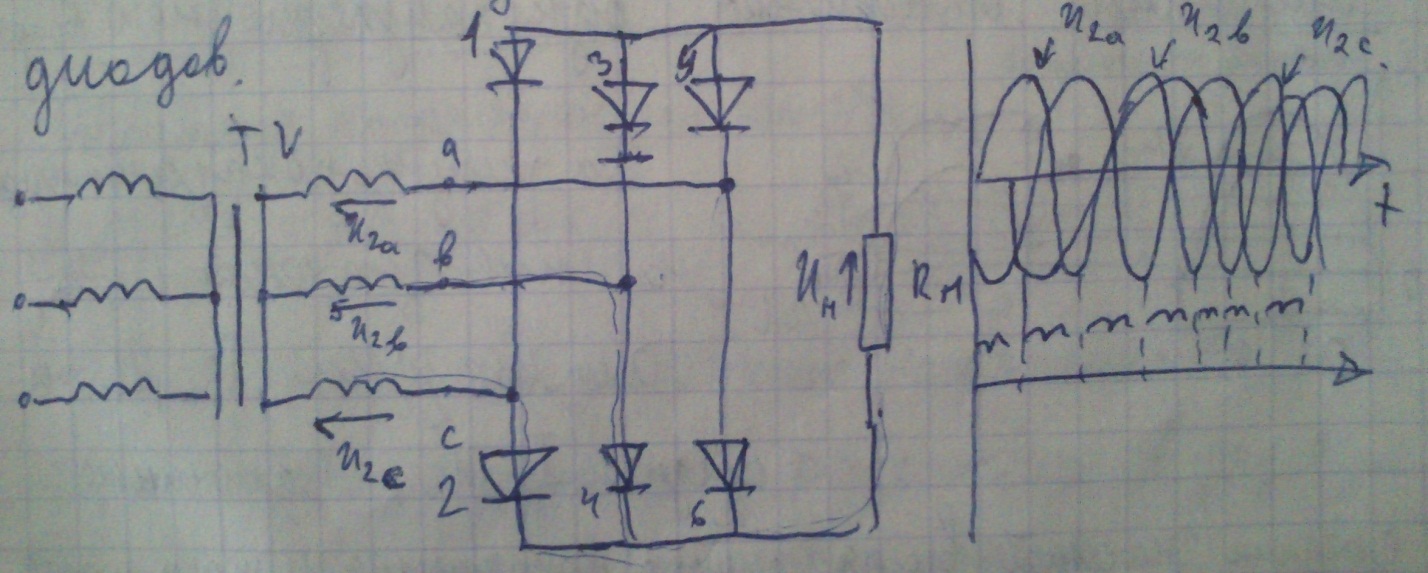

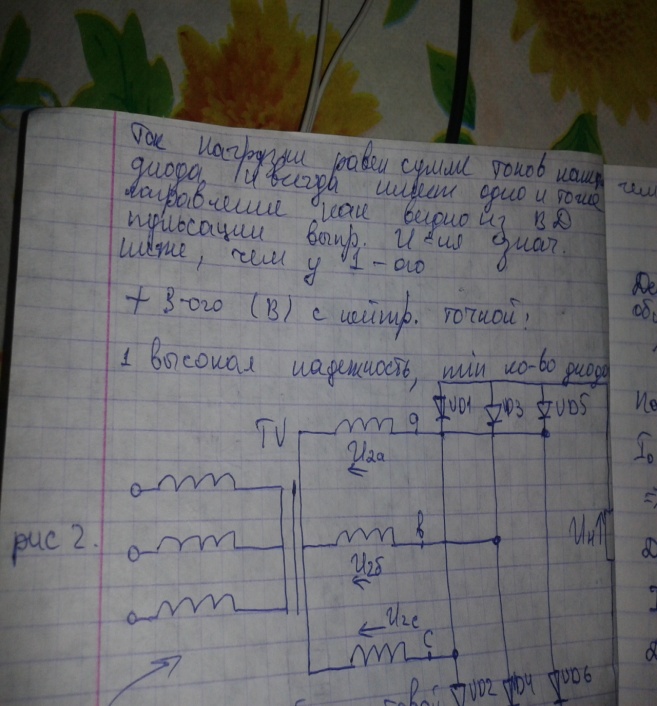

Схема 3-х фазного моста выпрямителя содержит 6 диодов включённых по мостовой схеме в фазы вторичной обмотки 3-х фазного трансформатора, общая точка 1-ой группы диодов представляют собой положительный полюс, сопротивление нагрузки, а 2-ой группы отрицательный. В выпрямителе возникает ток через нагрузку, сопротивление и 2 соответствующих диода в каждый момент времени, когда к диодам приложено наибольшее напряжение. В любой интервал времени I (токи) имеют одно и тоже сопротивление. Коэффициент пульсации 3-х фазный мостовых выпрямителей ниже чем у однофазного 2-х полупериодного.
Применение:
• Дизельэлектровозы, (тепловозы)
• Дизельэлектроходы, (теплоходы)
• Электротранспорт
• Тяговые подстанции постоянного тока,
• Электропривод прокатных станов, буровых вышек, троллейбусов, трамваев и др.
• Электроснабжение контактного транспорта постоянного тока (метро и др.)
• Бортовое электроснабжение автомобилей, тракторной техники, водного транспорта, авиации
• Электролизёры получения цветных и редкоземельных металлов электролизом
• Установки опреснения и очистки воды
• Установки электростатической очистки промышленных газов
