7. Особенности конструкции и принцип работы трёхфазного трансформатора.
Для преобразования тока трехфазной системы можно воспользоваться группой из трех однофазных трансформаторов (рис. 1.6, а), обмотки которых могут быть соединены либо звездой, либо треугольником. В этом случае каждый трансформатор работает независимо от остальных как обычный однофазный трансформатор, включенный в одну из фаз трехфазной системы.
На практике чаще применяют трехфазные трансформаторы, выполненные на одном магнитопроводе (рис. 1.6, б). При этом три магнитных потока, возбуждаемые токами в первичных обмотках, замыкаются через два других стержня сердечника.
При изготовлении трехфазных трансформаторов на каждый стержень его сердечника размещают по две обмотки: низкого напряжения, а поверх нее – высокого напряжения. Выводы обмоток обозначают так: начала обмоток для высокого напряжения – заглавными буквами латинского алфавита А, В и С и строчными буквами а, b и с - для низкого напряжения; концы обмоток – буквами X, У, Z - для обмоток высокого напряжения и буквами x, у, z – для обмоток низкого напряжения.

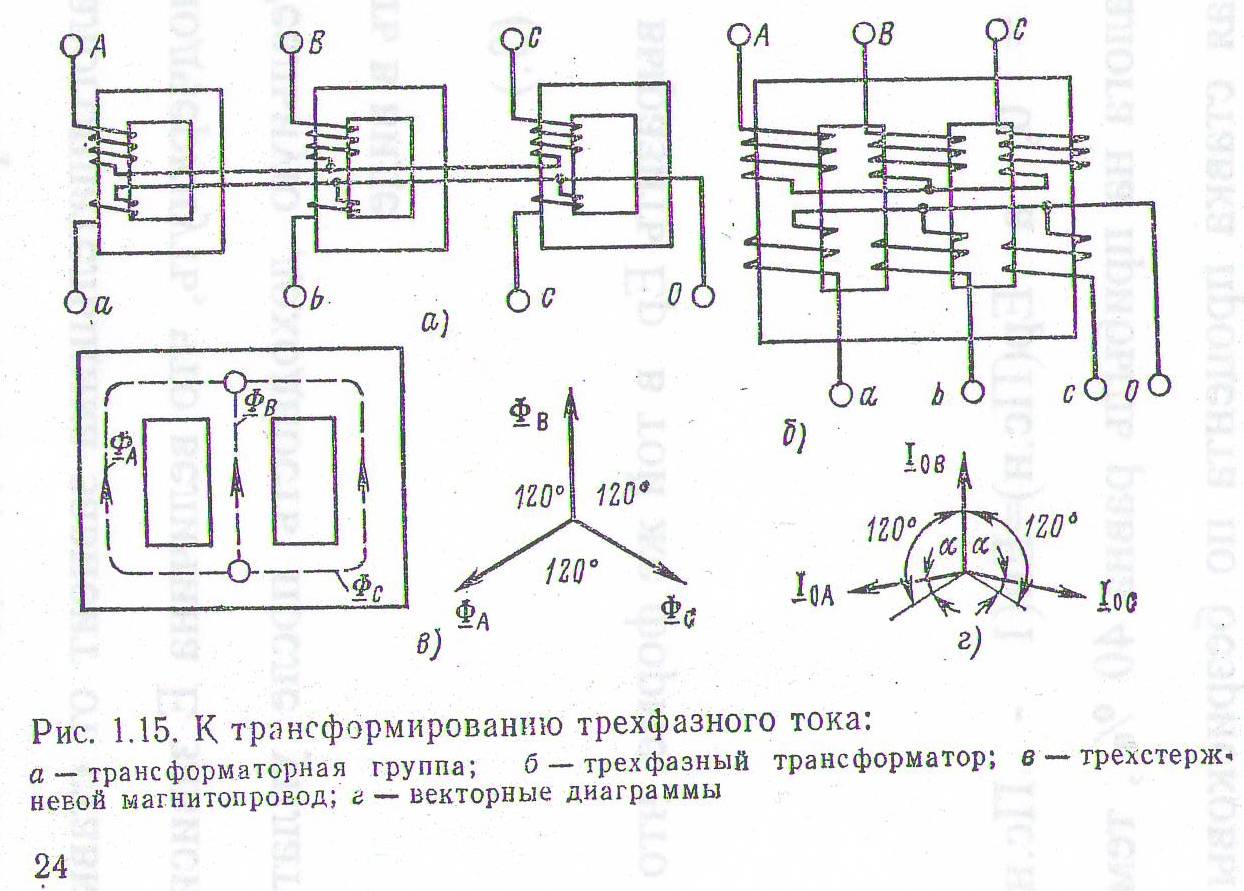

Рис. 1.6. К трансформированию трехфазного тока: а – трансформаторная группа; б - трехфазный трансформатор; в – трехстержневой магнитопровод; г – векторные диаграммы
Обмотки трехфазного трансформатора соединяют звездой или треугольником. Наиболее простым и дешевым способом является первый способ. В этом случае каждая обмотка и ее изоляция при заземлении нулевой точки рассчитываются на фазное напряжение и линейный ток; каждая обмотка требует меньшего количества витков при большем сечении провода. Такое соединение широко применяется для трансформаторов небольшой и средней мощности и наиболее желательно для обмоток высокого напряжения, так как изоляция рассчитывается лишь на фазное напряжение.
Соединение обмоток треугольником удобнее при больших токах и в тех случаях, когда нагрузки могут быть подключены без нулевого провода.
Применяется
также комбинированное включение:
первичные обмотки звездой, а вторичные
треугольником или наоборот. Это дает
возможность регулировать (в
раз) вторичное линейное напряжение
трансформатора соответствующим
изменением схемы соединения его обмоток.
8. Особенности работы трансформаторов в ивэп.
Основной особенностью работы трансформаторов в ИBЭП является включение в их вторичную обмотку диодов - устройств, обладающих односторонней проводимостью. При работе однофазного трансформатора в схеме однополупериодного выпрямления (рис.1.9, а) ток во вторичной обмотке этого трансформатора Т2 является пульсирующим (он создается только положительными полуволнами вторичного напряжения (рис. 1.9, б). Этот пульсирующий ток имеет две составляющие: постоянную I0 и переменную i = i2 - I0 .

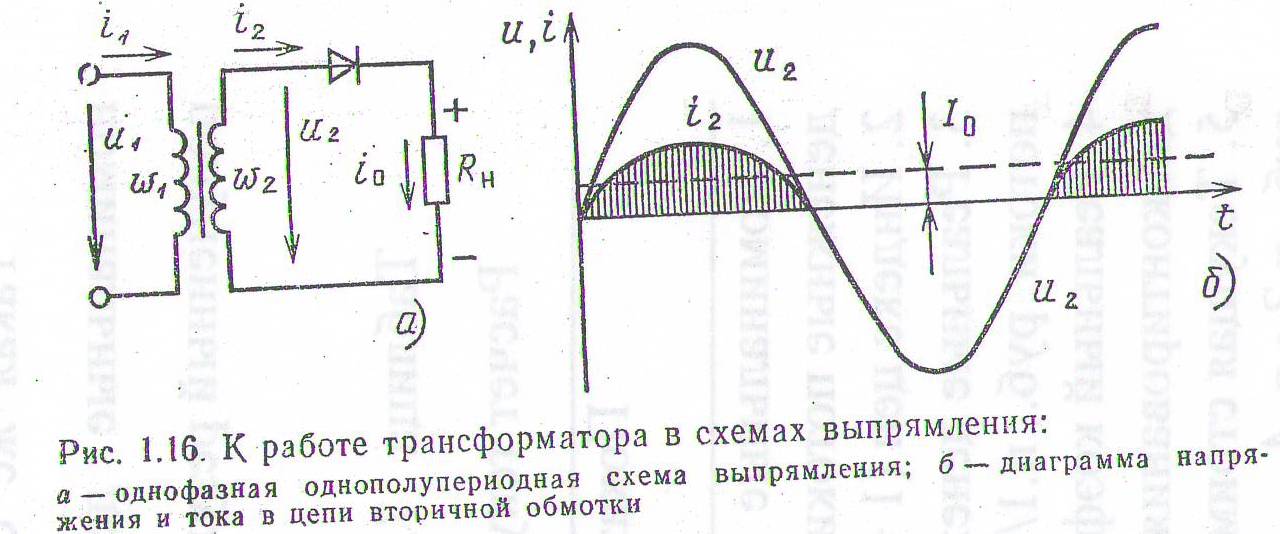

Рис. 1.9. К работе трансформатора в схемах выпрямления: а – однофазная однополупериодная схема выпрямления; б – диаграмма напряжения и тока в цепи вторичной обмотки
Пренебрегая током холостого хода, уравнение МДС можно записать так:
i1 w1 + i w2 + I0 w2 = 0 .
В первичную обмотку трансформируется лишь переменная составляющая вторичного тока, поэтому МДС I0 w2 остается неуравновешенной и создает в магнитопроводе трансформатора постоянный магнитный поток Ф0 , называемый потоком вынужденного намагничивания. Этот поток вызывает дополнительное магнитное насыщение элементов магнитопровода. Для того, чтобы это насыщение не превышало допустимого значения, необходимо увеличить сечение магнитопровода. Это приводит к увеличению расхода стали и меди, т.е. ведет к повышению габаритов, массы и стоимости трансформатора.
В двухполупериодных схемах выпрямления, когда ток во вторичной обмотке создается в течение обоих полупериодов, условия работы трансформатора оказываются намного лучше и неуравновешенных МДС не возникает.
В ИВЭП с бестрансформаторным входом трансформаторы работают на повышенной рабочей частоте (см. рис. В.3), что позволяет значительно снизить их габариты и массу.
