32.Схемы взаимной укладки стрелочных переводов. Определение расстояний между центрами стрелочных переводов.

33.Соединения и пересечения путей(Виды, назначения и условия применении)Переход подвижного состава с одного пути на другой обеспечивают устройства по соединению и пересечению путей, относящиеся к их верхнему строению. Соединение путей друг с другом осуществляют стрелочными переводами, а пересечение путей — глухими пересечениями.

Основными видами соединений и пересечений являются съезд, соединяющие два пути; стрелочная улица, соединяющая ряд параллельных путей; петля и треугольник для поворота подвижного состава (рисунок 13). Основными видами пересечений являются глухое пересечение под прямым или острым углом и сплетение путей (рисунок 14). Указанные соединения и пересечения осуществляются при помощи стрелочных переводов и глухих пересечений.

Рис. 13. Соединение двух путей в один (а); съезд (б); стрелочная улица (в); петля (г); угольник (д)

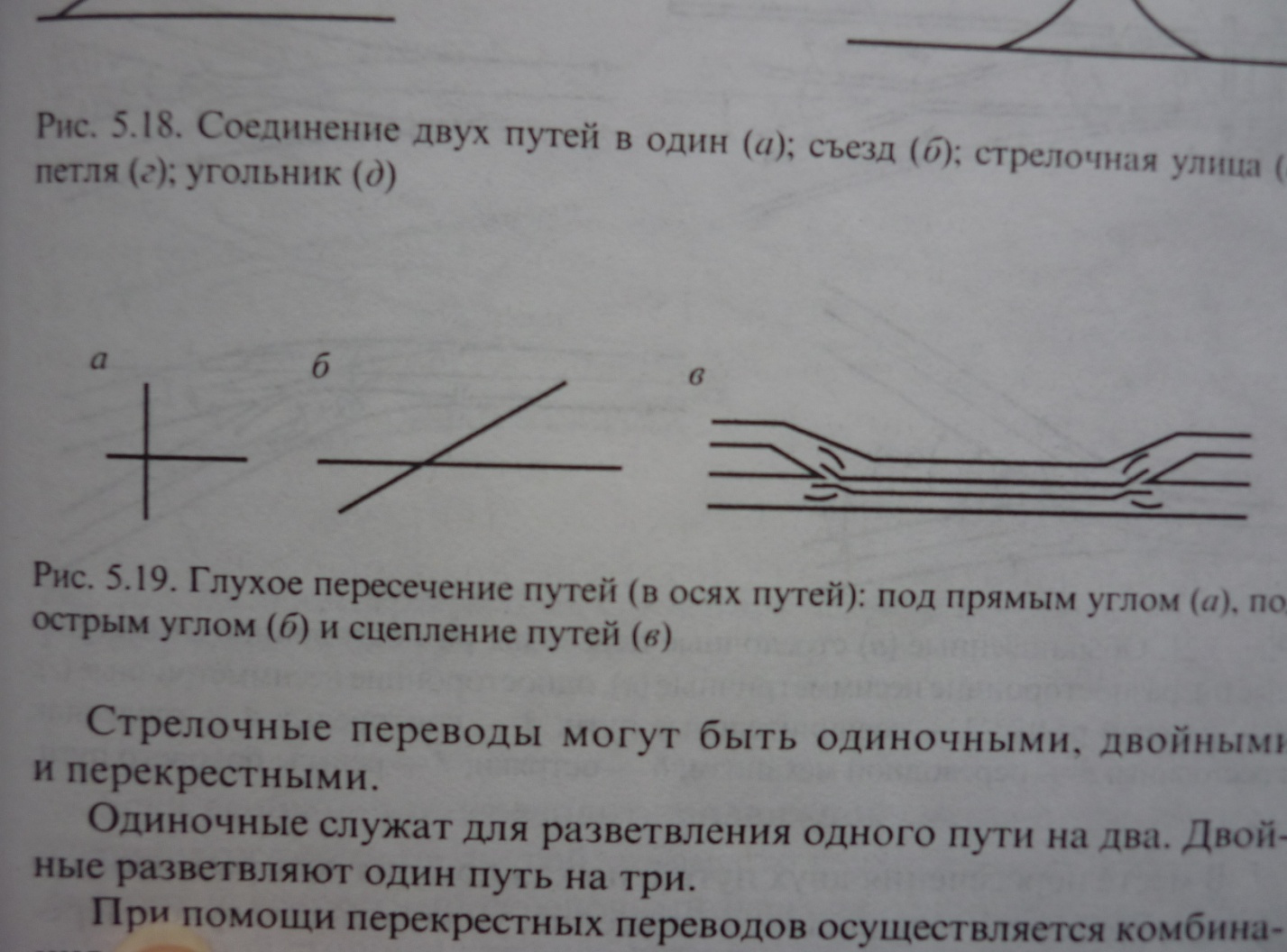

Рис. 14. Глухое пересечение путей (в осях путей): под прямым углом (а), под острым углом (б) и сцепление путей (в)

Стрелочные переводы могут быть одиночными, двойными и перекрёстными.

Одиночные служат для разветвления одного пути на два. Двойные разветвляют один путь на три.

При помощи перекрестных переводов осуществляется комбинация пересечения и соединения путей (рисунок 15).

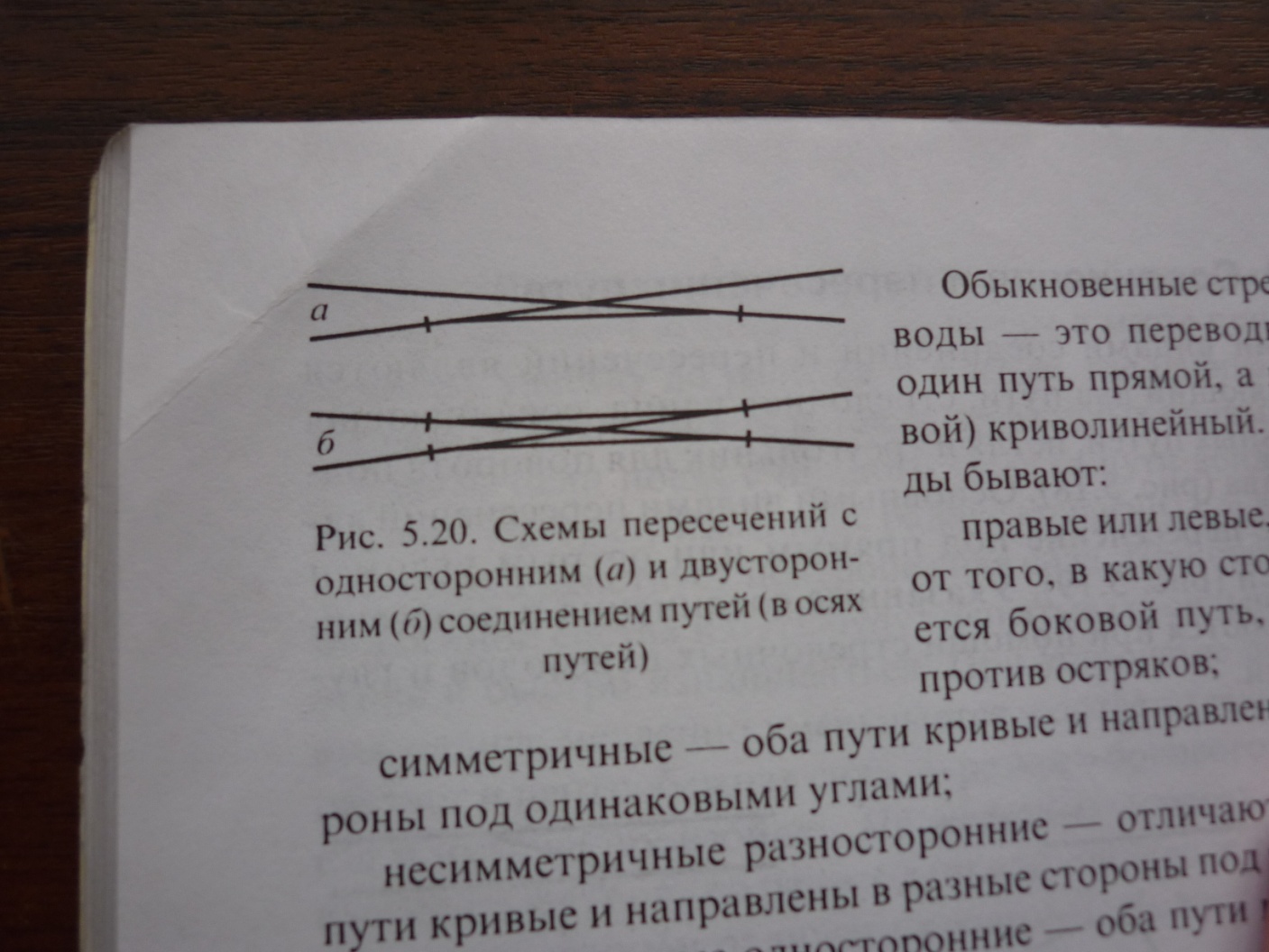

Рис. 15. Схемы пересечений с односторонним (а) и двусторонним

(б) соединением путей (в осях путей)

Обыкновенные стрелочные переводы – это переводы, у которых один путь прямой, а второй (боковой) криволинейный. Такие переводы бывают:

правые и левые, в зависимости от того, в какую сторону ответвляется боковой путь, если смотреть против остряков;

симметричные – оба пути кривые и направлены в разные стороны под одинаковыми углами;

несимметричные разносторонние – отличаются тем, что оба пути кривые и направлены в разные стороны под разными углами;

несимметричные односторонние – оба пути кривые и направлены в одну сторону (рисунок 16).

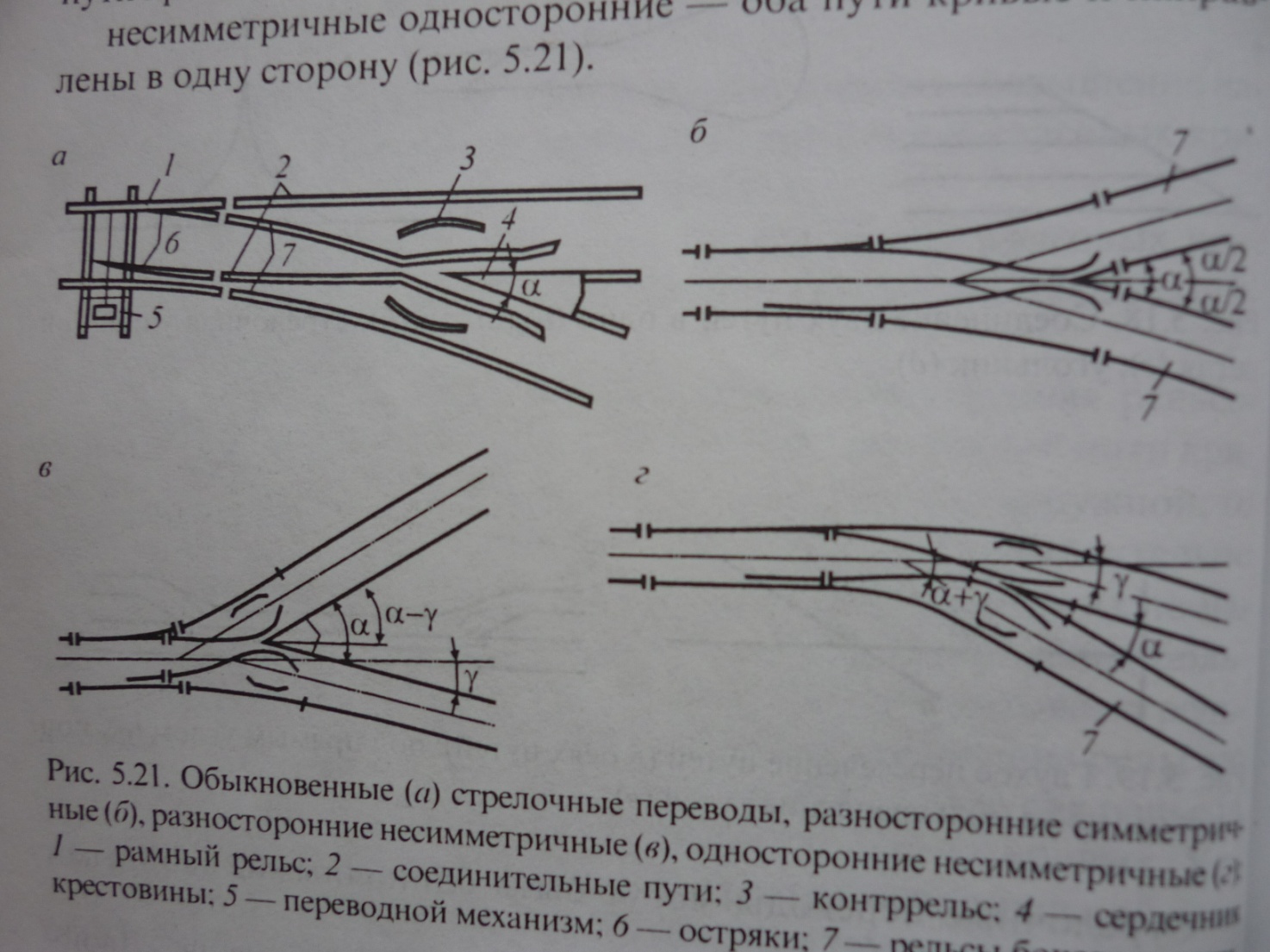

Рис. 16. Обыкновенные (а) стрелочные переводы, разносторонние симметричные (б), разносторонние несимметричные (в), односторонние несимметричные (г): 1 – рамный рельс; 2 – соединительные пути; 3 – контррельс; 4 – сердечник крестовины; 5 – переводной механизм; 6 – остряки; 7 – рельсы бокового пути

В месте пересечения двух путей, по каждому из которых необходимо обеспечить независимое движение, укладывают глухое пересечение (рисунок 17, 18).

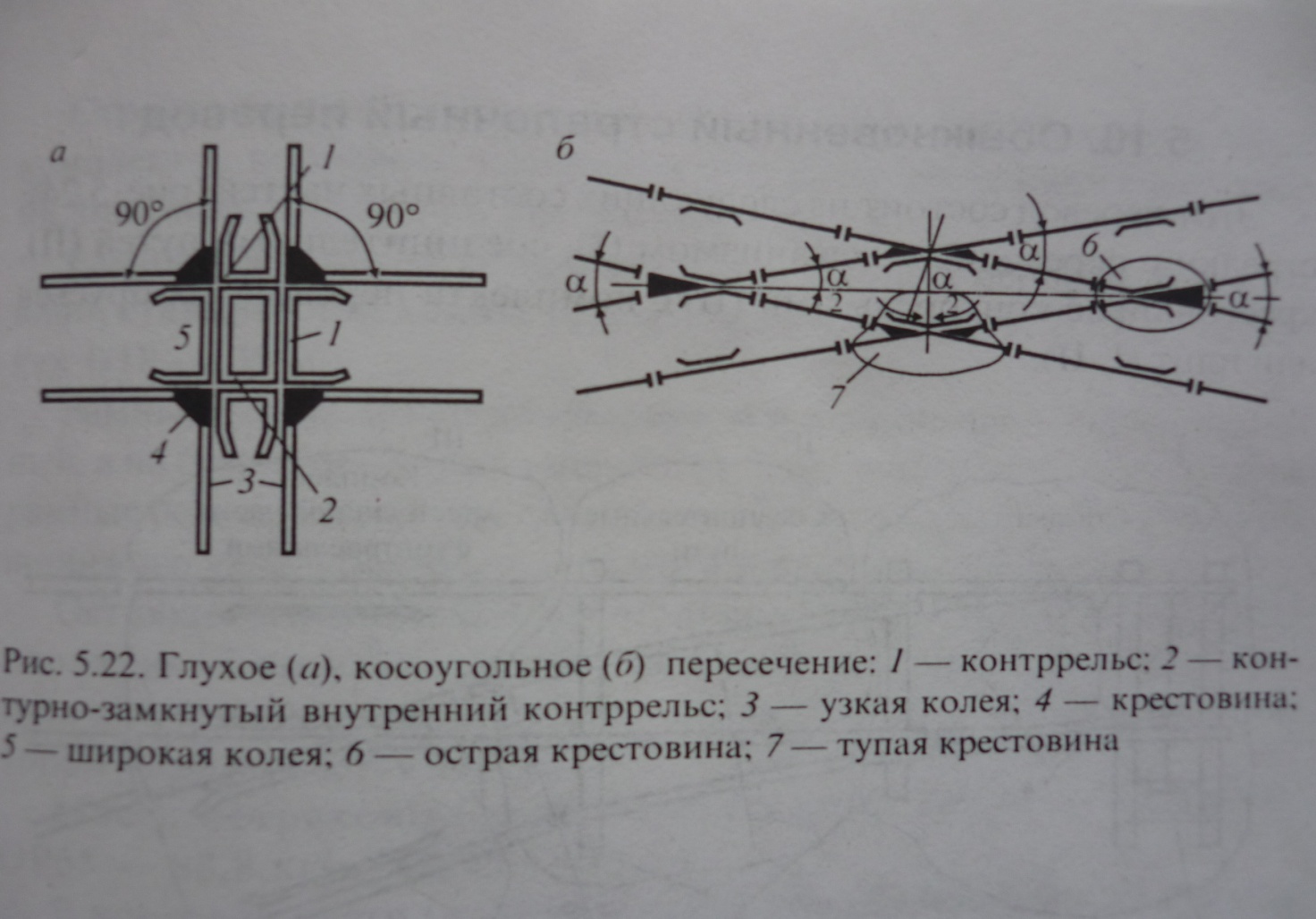

Рис. 17. Глухое (а), косоугольное (б) пересечение: 1 – контррельс; 2 – контурно-замкнутый внутренний контррельс; 3 – узкая колея; 4 – крестовина; 5 – широкая колея; 6 – острая

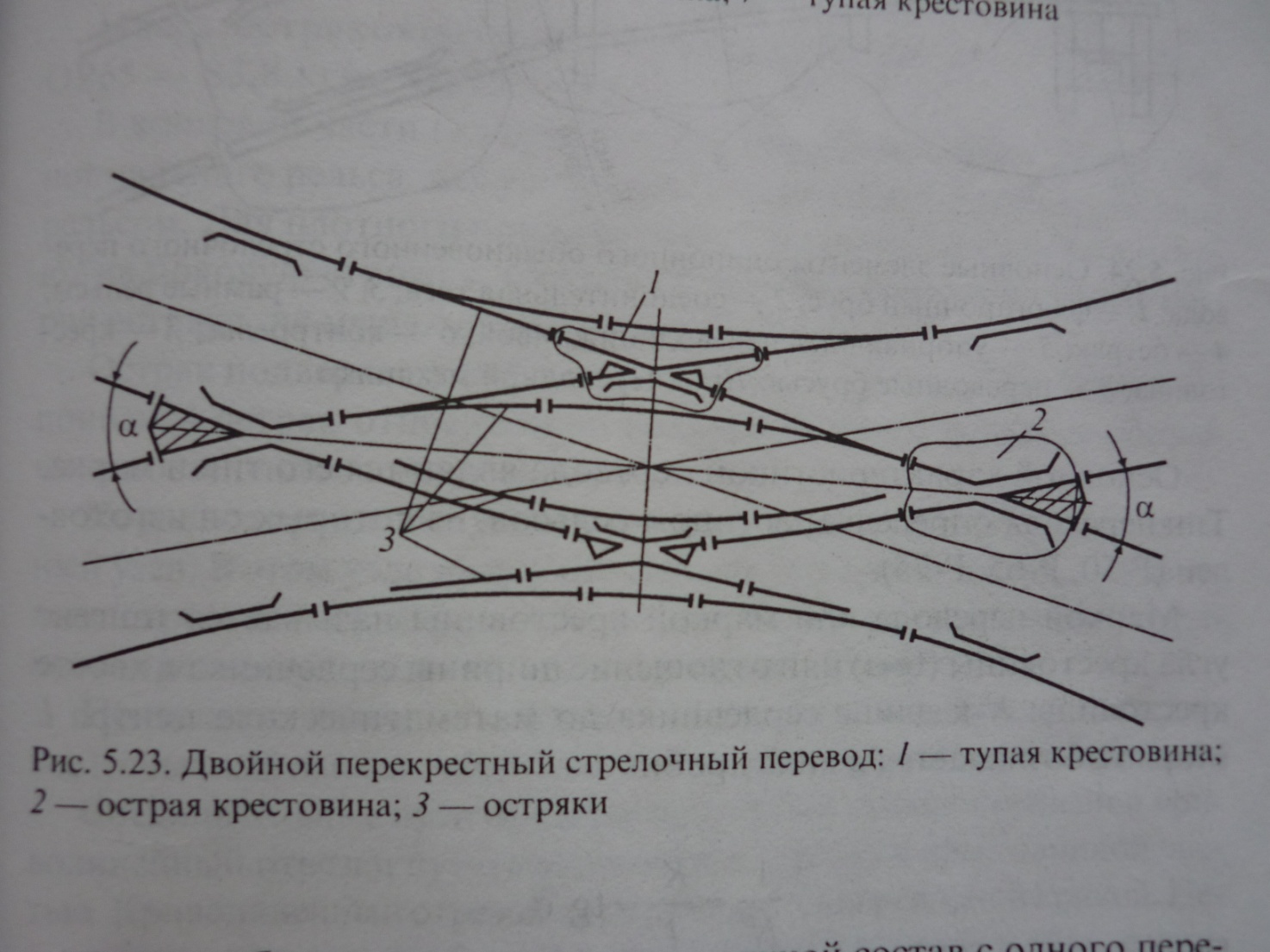

Рис. 18. Двойной перекрёстный стрелочный перевод: 1 – тупая крестовина; 2 – острая крестовина; 3 - остряки

Если необходимо переводить подвижной состав с одного пересекающегося пути на другой, то вместо глухого пересечения укладывают перекрёстный стрелочный перевод, допускающий движение с любой стороны каждого пути в двух направлениях.

34.Путево́й съезд – соединение двух железнодорожных путей с применением стрелочных переводов (по которому подвижной состав может съехать с одного пути на другой). Съезды — типичный элемент путевого развития железнодорожных станций.По конструкции съезды подразделяются на одиночные и двойные перекрёстные.Одиночный съезд состоит из двух стрелочных переводов и соединяющего их пути. Двойной перекрёстный съезд.Двойной перекрёстный съезд состоит из 4 стрелочных переводов и глухого пересечения соединительных путей и является объединением двух съездов противоположных направлений, совмещённых в пространстве.

35.Стрелочная улица — последовательно расположенные на определённом расчётном расстоянии стрелочные переводы, предназначенные для соединения группы параллельных путей. В зависимости от конструкции стрелочные улицы разделяются на несокращённые (простейшие и веерные), сокращённые (в том числе под двойным углом крестовины) и комбинированные (см. схему).Несокращённые стрелочные улицы применяются при небольшом числе путей.По геометрическим формам в плане различают стрелочные улицы простейшие — с расположением стрелочных переводов на основном пути, что обеспечивает хорошую видимость и удобство обслуживания, и веерные — с постоянным радиусом кривых (неконцентрические) или с переменным радиусом кривых, возрастающим для каждого последующего объемлющего пути на размер междупутья (концентрические).

Стрелочные улицы. Виды, определение, назначение.

Стрелочной улицей называется путь, на который последовательно уложены стрелочные переводы для примыкания группы параллельных путей. В зависимости от расположения по отношению к основному пути и угла наклона стрелочные улицы бывают следующим вида: под углом криставины ; по основному пути; под двойным углом кристовины; сокращенные стрелочные улицы( применяется когда первое междупутье уширенное); веерный сокращенный путь бывают : а)концентрические (R каждой кривой лежит на одной прямой, расстояние между которыми = расстоянию междупутья); б) неконцетрические : R постоянный , каждый выходит из своей т.; пучкообразные; комбинированные.Для расчета и построения, стрелочных улицей определяется координатой основных точек и длины элементов.ЦП – центр перевода ВУ – вершина угла поворотаПС – предельный столбикЦП1 – ЦП2ЦП2 – ВУ-вершина угла К – длина кривых D – Длина кривых вставок.

36.Путево́е хозя́йство — одна из основных отраслей железнодорожного транспорта, в которую входят железнодорожный путь со всеми сооружениями; объекты производственного, служебно-технического и культурно-бытового назначения; линейно-путевые, промышленные предприятия, обеспечивающие текущее содержание и ремонт пути; путе- и мостообследовательские, геофизические и нормативно-инструкторские станции; средства механизации ремонтно-путевых и других работ.Основной задачей работников путевого хозяйства является обеспечение состояния пути, его сооружений и обустройств, гарантирующее бесперебойное и безопасное движение поездов с установленными скоростями.

Путевое хозяйство.Основной задачей путевого хозяйства является содержание пути и путевых устройств в постоянной исправности, чтобы обеспечить безопасное и плавное движения поездов с наибольшими скоростями, установленными для данного участка.

Работы по техническому обслуживанию пути и стрелочных переводов подразделяются на следующие виды:

- усиленный капитальный ремонт пути и стрелочных переводов;

- капитальный ремонт пути и стрелочных переводов;

- усиленный средний ремонт пути;

- сплошная замена рельсов или металлических частей стрелочных переводов;

- подъемочный ремонт пути;

- планово-предупредительный выплавка пути;

- текущее содержание пути.

Текущее содержание пути осуществляется круглогодично с учетом сезонности, работы по текущему содержанию делятся на независимые от объема перевозок и зависящие от движения поездов. К независимым относится : ежемесячный осмотр пути, оправка балластной призмы, прополка травы, вскрытие водоотводов, содержание земляного полотна. К зависимым от движения относится: выправка пути, рихтовка пути, регулировка колеи, замена отдельных элементов верхнего строения пути.

Для проверки пути по ширине колеи и уровню служат путевые шаблоны, путеизмерительные тележки, и вагоны. Для выявления трещин раковин и других скрытых дефектов рельсы принимают дефектоскольные вагоны. Кроме оценки по путеизмер. вагону состоянию пути оправляют натурным осмотром по степени износа его элементов, натяжению болтов, правильности пол-я скрепления, по состоянию балластной призмы, откосов земляного полотна, водоотводных и других устройств стрелочных переводов.

Каждому км пути устанавливается качественная и балластная оценка. Путь считается в отличном состоянии если сумма болтов на 1 км не превышает 40, в неудовлетворительном >500 болтов. Руководит путевым хозяйством Департамент пут и сооружений.

37.Тяговый подвижной состав (виды тяги, классификация) (ТПС) принятое обозначение механических средств (локомотивов), предназначенных для перемещения по сети железных дорог несамоходных транспортных средств (грузовых и пассажирских вагонов, специальных машин). Тяговый подвижной состав в современных условиях представляют электровозы, тепловозы, газотурбовозы; исторически — паровозы.К тяговому подвижному составу не относится подвижной состав с распределенной тягой — например электропоезда и дизель-поезда. Развитие транспортной техники привело к созданию локомотивов и моторных вагонов неавтономной тяги. Здесь первичная (электрическая) энергия поступает на локомотив или моторный вагон от внешних источников. На самом локомотиве или моторном вагоне осуществляется лишь преобразования электрической энергии в механическую энергию движения поезда. Неавтономный тяговый подвижной состав получает электропитание от энергетической системы, через тяговые подстанции и контактную сеть, расположенная над железнодорожными путями. При электрической тяги мощность локомотива не ограничена первичным двигателем, поэтому электровозы могут иметь большие мощностью по сравнению с автономными локомотивами.

По роду работы локомотивы подразделяются на грузовые, пассажирские, маневровые.

Основными преимуществами электрической тяги является высокая экономичность работы электровоза; возможность экономии углеводородного сырья, угля и газа; улучшение экологической обстановки, а также нет потребности, хранящих для топлива.

Грузовые локомотивы должны развивать силу тяги, позволяющую водить поезда большой массы. Пассажирские поезда предназначены для вождения более легких поездов, но с большими скоростями. Локомотивом и моторновагонному подвижному составу принято присваивать обозначение в виде букв и цифр:

Электровозы переменного тока: четырехосные (ВЛ 40, ВЛ 41), шестиосные (ВЛ 60, ВЛ 61), восьмиосные (ВЛ 80).

Электровозы постоянного тока: шестиосные (ВЛ 22), восьмиосные (ВЛ 8, ВЛ 10, ВЛ 11).

Модернизированные электровозы в своем номере добавляется буква М.(ВЛ40)

Пассажирские электровозы (ЧС200). Для пригодного пассажирского сообщения применяют поезда, состоящие из моторных и прицепных вагонов. На линиях постоянного тока серией ЭР 1, ЭР 2, ЭР 22, на переменном токе – ЭР 7, ЭР 9, . Тепловозы – ТЭ 10 В.

38.Локомотивное хозяйство обеспечивает перевозочную работу железных дорог тяговыми средствами и содержание этих средств в соответствии с техническими требованиями. В состав этого хозяйства входят основные локомотивные депо, специализированные мастерские по ремонту отдельных узлов локомотивов, пункты технического обслуживания, экипировки локомотивов и смены бригад, базы запаса локомотивов. Локомотивные депо — это структурные единицы локомотивного хозяйства. Их сооружают на участковых, сортировочных и пассажирских станциях. Депо называется основным, если оно имеет приписной парк локомотивов для обслуживания грузовых или пассажирских поездов, производственные здания, мастерские и технические средства для выполнения текущего ремонта, технического обслуживания и экипировки. Пункты экипировки располагают на территории депо. Для локомотивов и моторвагонного подвижного состава установлены следующие виды технического обеспечения и ремонта: ТО 1, ТО 2, ТО 3, ТО 4 – обеспечение работоспособности локомотива в процессе эксплуатации, при этом смазываются трущиеся части, контроль за устанавливаемыми…, скорость мера и другими устройствами. Текущие ремонты: ТР1, ТР 2, ТР 3 – производится ревизия, замена или восстановление отдельных узлов и деталей, регулировка и испытание. Осмотр узлов и деталей производится с разборкой. Капитальные ремонты: КР1, КР2 – замена или ремонт изношенных или поврежденных агрегатов, узлов и деталей, полное оздоровление локомотива с необходимой заменой или восстановлением всех агрегатов, узлов и деталей и необходимая модернизация.

39.Нетяговый подвижной состав — это различные вагоны (пассажирские, грузовые), например думпкар 2ВС-105 1, а также специальный подвижной состав. Также к ним относятся :вагоны-рестораны; спец. Вагоны(служебные, медпункты). Пас. Вагоны бывают:

- дальних сообщений: а)мягкие, б)жесткие;

- по планировке делятся на купейные и некупейные.

Бывают межобластного сообщения и пригородного. -парки грузовых вагонов состоят из крытых вагонов. -платформы предназначены для перевозки длинномерных ,тяжелых грузов. -полувагоны- для перевозки навалочных и сыпучих грузов -Разновидностью вагонов явл.: Вагоны хопперы -Изотермические вагоны – для перевозки скоропортящихся грузов летом, а зимой для перевозки грузов теряющих свои качества при замерзании. -цистерны – для жидких грузов. -вагоны спец. Назначения – грузов, требующих особых условий. Основные параметры для технико- экономических оценок конструкции и эксплуатационных возможностей вагонов явл.: грузоподъемность , тара, коэффициент тары, удельный объем кузова, число осей, удельная площадь пола, давление от колесной пары на рельсы, давление на 1 м пути.

40. Вагонное хозяйство.Основное назначение вагонного хозяйства — обеспечение перевозок пассажиров и грузов исправными вагонами, удовлетворяющими требованиям безопасности движения, при наличии необходимых удобств для пассажиров и сохранности перевозимых грузов. Отсюда вытекают и его главные задачи: поддержание в исправном состоянии пассажирских и грузовых вагонов, подготовка их к перевозкам, обслуживание пассажирских поездов и рефрижераторных вагонов в пути следования. Ремонт и текущее содержание вагонов обеспечивают вагоноремонтные заводы, а также сооружения и устройства вагонного хозяйства: вагонные депо, пункты подготовки вагонов к перевозкам, пункты технического и контрольно-технического обслуживания, механизированные пункты текущего отцепочного ремонта, специализированные пути для укрупненного ремонта вагонов и контрольные посты. Кроме того, в состав вагонного хозяйства входят вагоноколесные мастерские, контейнерные депо и мастерские, перестановочные пункты, пункты экипировки и технического обслуживания рефрижераторных вагонов, а также ремонтно-экипировочные депо для пассажирских вагонов. Для выполнения всех этих задач, установлена следующая система технического обслуживания и ремонта: ТО1, ТО2, ТО3. ТР1, ТР2.Деповской ремонт : ДР,КР1, КР2Пассажирские вагоны проходят ТО1, перед каждым отправлением в рейс. ТО2- перед началом летних и зимних перевозок. ТО3 ( единая техническая ревизия основных узлов), через каждые 6 месяцев после постройки, ремонта или предыдущей ревизии. В зависимости от типа вагонов установлена периодичность их ремонта:-платформы, крытые вагоны и цистерны – проходят деповской ремонт (ДР) в начале через 2 года, затем ежегодно, капитальный ремонт – через 10 лет. Цельнометаллические пассажирские вагоны – деповской ремонт- ежегодно, кр1- через 4 года, кр2- через 20 лет.
