Проверка величины вытягивающего усилия разъединителя

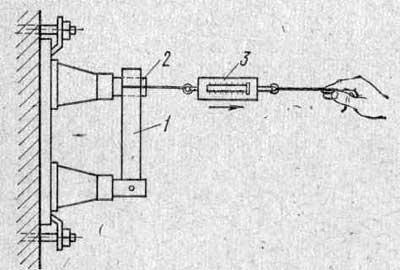

Проверка величины вытягивающего усилия разъединителя: 1 — нож разъединителя, 2 — неподвижный контакт, 3 — динамометр.

Отрегулированный разъединитель проверяют путем 10-кратного включения и отключения. После этого разъединитель тщательно осматривают: не должно быть нарушения регулировки, ослабления креплений или иных дефектов, препятствующих нормальной работе разъединителя. Окончив проверку, контактные части разъединителя повторно покрывают тонким слоем  технического вазелина. В открытых подстанциях напряжением 10 кв и выше в ряде случаев вместо дорогостоящих масляных выключателей применяют отделители и короткозамыкатели, имеющие большое конструктивное сходство с аналогичными им по напряжению разъединителями. Ремонт контактных частей отделителей и короткозамыкателей производится так же, как и разъединителей, поэтому не описывается.

Выключатели нагрузки

В электроустановках на 6 и 10 кв выключатели нагрузки применяют для отключения электроустановки как при наличии, так и при отсутствии в ней тока нагрузки. Выключатель состоит из рамы из на которой расположен вал 7 с рычагом, а также комплекта опорных изоляторов 2 с установленными на них подвижными 5 и неподвижными 8 контактами, снабженными дугогасительными устройствами. Ножи соединены с валом тягами 6.

\

Выключатель нагрузки на 6 и 10 кв

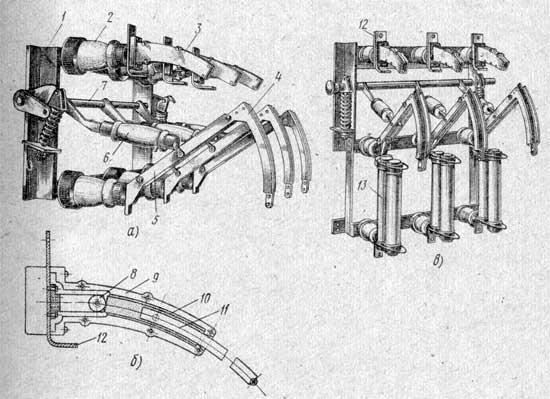

Выключатель нагрузки на 6 и 10 кв: а — типа ВН-16 (без предохранителей), б — дугогасительная камера (одна щека камеры снята), в — типа ВНП-16 (с предохранителями ПК); 1 — рама, 2 — изолятор, 3 — дугогасительная камера, 4 — подвижный контактный нож, 5 и 8 — подвижный и неподвижный контакты, 6 — тяга, 7 вал, 9 — щека, 10 — вкладыш, 11 — положение ножа в момент отключения выключателя нагрузки, 12 — стойка неподвижного контакта, 13 — предохранитель ПК.

Дуга, возникающая при разрыве электрической цепи, гасится в дугогасительной камере, состоящей из двух пластмассовых щек 9 с вложенными в них вкладышами 10. Вкладыши изготовлены из органических газогенерирующих материалов и имеют вырезы. Вырезы сложенных вместе вкладышей образуют узкий канал, кривизна которого соответствует форме подвижного контактного ножа 4. При отключении выключателя с поверхности вкладышей под действием высокой температуры дуги выделяется большое количество газов. Они не могут выйти в атмосферу через узкое пространство между стенкой вкладыша и ножом, вследствие чего в канале камеры повышается давление, способствующее быстрому гашению дуги.

Ремонт выключателей нагрузки

Наиболее быстро изнашиваются в выключателе нагрузки вкладыши дугогасительных камер и контакты. При ремонте выключателя очищают контактные поверхности от копоти и следов оплавления. Отвернув винты, крепящие щеки дугогасительного устройства, снимают щеку и осматривают вкладыши. Вкладыши с выгоревшими стенками заменяют новыми, в противном случае ухудшаются условия гашения дуги, что может привести к аварии выключателя. Проверяют состояние пружин и буферных устройств.

Ослабленные или имеющие дефекты пружины заменяют новыми заводского изготовления; износившиеся резиновые шайбы буфера заменяют шайбами соответствующих размеров, изготовленными из листовой резины толщиной 4 — 6 мм. Все движущиеся и трущиеся поверхности механизма выключателя тщательно очищают от старой смазки, затем на них наносят свежую смазку, соответствующую окружающей температуре. Закончив ремонт, регулируют выключатель нагрузки, добиваясь точного и одновременного вхождения ножей в дугогасительные устройства и неподвижные контакты и выхода из них. При регулировании руководствуются соответствующими указаниями и нормами, приведенными выше для разъединителей. Выключатели нагрузки применяют как отключающие аппараты в электроустановках небольших мощностей. В мощных электроустановках, отключение которых связано с необходимостью разрыва больших токов, в качестве отключающих аппаратов применяют масляные выключатели.

Выключатель ВМГ-133

Горшковые выключатели состоят из рамы, опорных конструкций, механизма включения и отключения, подвижной контактной системы, горшков с установленными в них неподвижными контактами и дугогасительными устройствами. При внешнем осмотре перед ремонтом горшкового масляного выключателя ВМГ-133 проверяют целость пружинного 9 и масляного 11 буферов, которые служат для смягчения ударов при включении и отключении выключателя. От их исправности в значительной мере зависит нормальная работа выключателя. При заеданиях масляный буфер разбирают и послё промывки в чистом трансформаторном масле всех деталей собирают вновь. В пружинном буфере проверяют целость пружины: поврежденную или ослабленную пружину заменяют новой заводского изготовления.
