Высоковольтный предохранитель пк

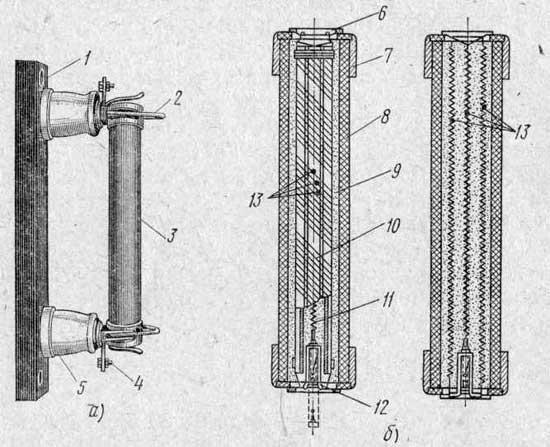

Высоковольтный предохранитель ПК: а — общий вид, б — патроны предохранителя с плавкой вставкой на керамическом стержне (слева) и без стержня (справа); 1 — плита, 2 — контакт с замком, 3 — патрон, 4 — вывод с болтом для присоединения шины к предохранителю, 5 — опорный изолятор, 6 — крышка, 7 — колпачок, 8 — фарфоровая трубка, 9 — песок, 10 — проволока плавкой вставки, 11 — указательная проволока, 12 — указатель срабатывания, 13 — оловянные шарики.

Плавкие вставки предохранителей ПК на токи до 7,5 а и типа ПКТ намотаны на ребристый стержень из керамики, предохранителей ПК на токи выше 7,5 а выполнены в виде спиралей, помещенных непосредственно в фарфоровый патрон. В предохранителях на токи до 7,5 а параллельно с плавкими вставками включены вспомогательные проволоки с фарфоровыми искровыми промежутками. Эти проволоки по обе стороны искрового промежутка имеют различные сечения. На проволоках 10 плавких вставок предохранителей ПК на номинальные токи выше 7,5 а напаяны оловянные шарики 13, предназначенные для снижения перегрева элементов предохранителя при малых перегрузках путем использования «металлургического эффекта». Сущность его была рассмотрена при описании ремонта низковольтных предохранителей. Применение вставок, состоящих из проволок различного диаметра по длине (вставок ступенчатого сечения), позволяет снизить перенапряжения, возникающие на предохранителе при перегорании вставки. При применении в предохранителе ПК вставок из нескольких параллельных проволок не только увеличивается теплоотдача и уменьшается общее сечение, вставки по сравнению с сечением однопроволочной вставки, но и улучшаются условия охлаждения, а следовательно, гашения дуги, возникающей в нескольких параллельных каналах при разрыве электрической цепи.

Патроны предохранителя ПК

Патроны предохранителя ПК снабжены указателем срабатывания 12, состоящим из втулки, пружины, указательной проволоки 11 и головки с крючком. Металлическая втулка со вставленной в ней пружиной закреплена на крышке патрона. Один конец пружины прикреплен к втулке, другой — к головке с крючком, за который зацеплена указательная проволока. Пружина при этом находится в сжатом состоянии. Указатель срабатывания действует следующим образом. Указательная проволока, перегорая вслед за плавкими вставками, освобождает пружину, которая выбрасывается вместе с головкой из предохранителя, сигнализируя о его срабатывании. Указатель срабатывания в предохранителе ПК для наружной установки защищен от попадания влаги тонким диском из латуни. При ремонте предохранителей типов ПК и ПКТ проверяют достояние контактов, прочность крепления патрона в патронодержателе, состояние замков, целость плавкой вставки. Окислившиеся и обгоревшие контактные поверхности зачищают бархатным напильником. Разошедшиеся губки контактов поджимают так, чтобы можно было извлечь патрон из контактов только при некотором усилии. Контакты должны прочно удерживать патрон для предотвращения выпадания его при электродинамических усилиях, создаваемых токами короткого замыкания, проходящими через предохранитель. Целость плавкой вставки в патроне проверяют прозвонкой индуктором или при помощи контрольной лампы. Полноту засыпки патрона кварцевым песком проверяют, сильно встряхивая патрон; при этом не должен быть слышен характерный шум пересыпающегося песка. Если вставка перегорела или песка в патроне недостаточно, его перезаряжают.

Замена плавкой вставки

При замене плавкой вставки новую вставку подбирают в строгом соответствии с номинальными данными предохранителя, патрона и защищаемой электроустановки. Вставки применяют заводского изготовления. Вставки собственного изготовления применяют только в том случае, если они по своей конструкции аналогичны заводским, соответствуют типу и номинальным данным предохранителя и прошли калибровку и требуемые испытания. Устанавливая новую вставку, следят за тем, чтобы ее проволоки были как можно дальше друг от друга и от стенок патрона. Несоблюдение этого требования может нарушить нормальную работу предохранителя, привести к разрушению патрона и даже вызвать аварию, если при разрушении патрона дуга перебросится на соседние фазы. При замене плавкой вставки одновременно меняют находящийся в патроне песок. Засыпаемый в патрон песок должен быть сухим (влажность не более 0,05%) с размерами песчинок 0,5 — 1,5 мм. Если используют находившийся в патроне песок, то проверяют, не спекся и не отсырел ли он. Спекшийся песок заменяют, а сырой перед засыпкой в патрон сушат в течение 2 — 3 ч при 110 — 130 °С. При сборке патрона колпачки на фарфоровой трубке крепят так, чтобы обеспечивалась необходимая прочность и исключалась возможность проникновения влаги в патрон. Колпачки на трубке патрона предохранителя для внутренней установки крепят на цементном растворе. Для приготовления раствора берут цемент высоких марок, например марки 400 или 500. При сборке патрона предохранителя для наружной установки в целях повышения герметичности колпачки закрепляют с помощью уплотняющих шайб. Шайбы изготовляют из листовой резины и запрессовывают между трубкой и колпачком, после чего крепят колпачок на трубке цементным раствором. К торцам колпачков плотно по всей окружности припаивают крышки. Для пайки крышек применяют припой ПОС-40.

Хранение отремонтированных патронов предохранителей

Ремонтируя предохранитель ПК, обращают внимание на состояние указателя срабатывания. При перегорании плавкой вставки одновременно с ней перегорает указательная проволока. Освободившаяся при этом головка под действием пружины выбрасывается наружу и повисает, сигнализируя о срабатывании предохранителя. При перезарядке предохранителя крючок указателя срабатывания зацепляют за указательную проволоку. Это делают так, чтобы не оборвать ее. Указатель срабатывания патрона предохранителя для наружной установки должен быть защищен дополнительно медным диском и удерживающим его стальным кольцом, чтобы влага не попала в патрон. Окончив ремонт предохранителя, убеждаются в правильности сборки всех его частей, а также проверяют наличие контакта между вставкой и колпачками патрона при помощи контрольной лампы или мегомметра. При ремонте предохранителя обращают внимание на целость армировочных швов и прочность крепления металлической арматуры к фарфору опорного изолятора. При ослаблении крепления изолятор переармировывают на новом армировочном составе, при частичном разрушении армировочного шва его восстанавливают. Отремонтированные патроны предохранителей хранят в вертикальном положении на деревянных стеллажах с гнездами, размеры которых соответствуют размерам патронов.

Ремонт разрядников

Разрядники служат для защиты электроустановок от внутренних и внешних перенапряжений, представляющих серьезную угрозу как для целости изоляции самих установок, так и для имеющихся в них электрических аппаратов. Внутренние, или, как их часто называют, коммутационные, перенапряжения возникают при резких изменениях режима работы электроустановки, например при включении, отключении или внезапном изменении нагрузок, при отключении коротких замыканий. Внешние атмосферные перенапряжения создаются при прямом попадании грозового разряда в электроустановку (линию, открытую подстанцию), а также при атмосферных разрядах в непосредственной близости от нее. Защита подстанций промышленных предприятий с воздушными линиями питания от набегающей волны перенапряжения осуществляется при помощи трубчатых или вилитовых разрядников, устанавливаемых вблизи защищаемого объекта — главным образом, на вводе подстанции, питающейся от воздушной линии электропередачи.

Трубчатые разрядники

У трубчатых разрядников при ремонте проверяют состояние лакового покрова фибробакелитовой трубки 4, прочность крепления на ней стальных наконечников 3, правильность взаимного расположения внутри трубки электродов 2 и 5, исправность указателя срабатывания 6. Поврежденный лаковый покров трубки восстанавливают, нанося на нее два слоя бакелитового лака. Ослабленные наконечники обжимают на трубке специальными клещами или в тисках при помощи двух полуколец. Проверяют и при необходимости регулируют внутренний искровой промежуток между стержневым 2 и плоским 5 электродами. Проверяют исправность указателя срабатывания, представляющего собой полоску из латунной фольги. Один конец полоски прикреплен болтом к наконечнику, другой — заложен внутрь трубки. При частых срабатываниях на полоске, в месте крепления ее к болту, появляются надрывы. Поврежденную полоску заменяют новой, изготовленной из листовой латуни толщиной 0,02 мм. Проверяют также внутренний диаметр дугогасительного канала и длину внутреннего искрового промежутка разрядника. Их размеры не должны отличаться от паспортных данных более чем на 0,5 и 1 мм соответственно. Окончив ремонт, окрашивают наконечники черной или серой эмалевой краской.
