1 Жесткий компенсатор; 2 - регулируемый компенсатор.

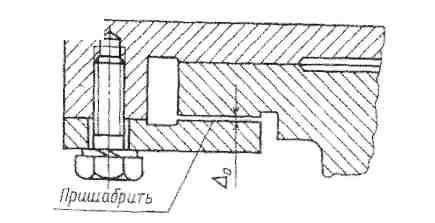

Рис. 4. Пример обеспечения точности методом индивидуальной пригонки

Выявленные составные части изделия на ТСС изображаются в виде прямоугольников, разделённых на три части. В верхней части дается наименование детали или сборочной единицы, слева - индекс, справа - количество. Индекс детали совпадает с порядковым номером ее по спецификации сборочного чертежа, а индекс сборочной единицы состоит из номера ее порядка, букв «СБ.» (сборка), а также номера базового элемента по спецификации.

При наличии образца изделия составление ТСС упрощается. В этом случае последовательность сборки может быть установлена в процессе его пробной разборки. ТСС должны быть снабжены надпи­сями-сносками, поясняющими характер сборочных соединений и вы­полняемый при сборке контроль (запрессовать, расклепать, затянуть с определенным крутящим моментом, отрегулировать положение, про­верить зазор и т.д.).

Если отдельные сборочные единицы (узлы) подвергаются по условиям общей сборки частичной или полной разборке (например, шатун с поршнем при установке в компрессор), то этот вид дополни­тельных работ также отражается дополнительной надписью на техно­логической схеме общей сборки.

4. ТСС можно составлять в нескольких вариантах, отличающих­ся как по структуре, так и по последовательности выполнения сборки. Число вариантов может быть тем больше, чем сложнее собираемое изделие. На выбор окончательного варианта ТСС влияют такие эконо­мические факторы, как трудоемкость и себестоимость сборки, требуе­мое число сборщиков, а также удобство сборки и возможность меха­низации и автоматизации сборочного процесса.

По принятой ТСС общей и узловой сборки выявляют основные сборочные операции. Содержание сборочной операции устанавливают так, чтобы на каждом рабочем месте выполнялась однородная по сво­ему характеру и технологически законченная работа, что способствует лучшей специализации сборщиков и повышению производительности их труда. Содержание операции зависит также от выбранного типа производства и метода работы (поточный или непоточный).

В поточном производстве содержание операции должно быть таким, чтобы ее длительность была равна (чуть меньше его) или крат­на такту. При этом на данном этапе длительность операции определя­ется, укрупнено по нормативам (см. прил.1) с последующей корректи­ровкой и уточнением.

5. При заполнении маршрутно-операционной карты (прил.4) следует придерживаться следующих правил:

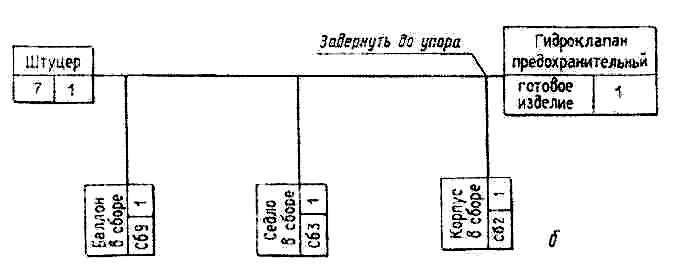

Рис. 5. Гидроклапан предохранительный (а)

и технологические схемы общей (б) и узловой сборки (в)

- Порядковые номера операций обозначают римскими цифрами, переходов - арабскими, причем внутри каждой операции нумерация переходов начинается с первого номера.

- Наименование операций обозначают чаще всего одним сло­вом, производным от наименования рабочего места («Сборочная», «Балансировочная», «Прессовая», «Контрольная» и т.д.). В отдельных случаях могут быть добавлены пояснения, уточняющие содержание операции («Сборочная. Сборка ротора.»).

- Номера переходов и их содержание должны располагаться ни­же номеров и наименования операции. Номер каждого перехода ста­вится против первой строки текста, излагающего его содержание. В описательной части перехода необходимо указать позиции базовых и вновь присоединяемых деталей, их количество, характер и особенности соединения. Все необходимые действия записывают в повелитель­ном наклонении, соблюдая техническую терминологию («Запрессо­вать 2 втулки 7 в корпус 1, обеспечив свободное вращение вала 4»).

- На операционном эскизе базовая деталь или сборочная едини­ца и вновь присоединяемые детали должны быть обозначены буквен­но-цифровыми индексами в соответствии с общим видом изделия и его спецификацией. Операционные эскизы выполняются без соблюде­ния масштаба. Изображение собираемого изделия должно строго соот­ветствовать его положению на сборочном участке. Ранее собранные части изделия допускается изображать не полностью и упрощенно.

- В графе «Оборудование» следует давать полное наименование применяемого сборочного стенда или сборочной машины. Для стан­дартного оборудования указывается его модель. Если изделие малога­баритное и собирается вручную, в графе «Оборудование» пишут «Сборочный верстак».

- Аналогично заполняются графы «Приспособления», «Инстру­мент рабочий», «Инструмент измерительный». Стандартный инстру­мент приводится с указанием номера ГОСТа.

- В графе «Режим работы» указывают основные параметры ра­боты оборудования при выполнении данного перехода. Если специ­альное оборудование не применяют, в этой графе следует написать «Ручная работа».

- Нормирование сборочных операций осуществляют на основа­нии укрупненных данных приложения 1.
