2.3.3. Лебедки

Для подъема или перемещения грузов при производ­стве монтажных работ применяют лебедки с ручным и машинным приводами. Они делятся: по назначению — на подъемные (для подъема), тяговые — (для перемеще­ния грузов) и поворотные (для вращения кранов); по способу установки — на передвижные и стационарные; по числу устанавливаемых на них барабанов — на одно-, двух- и трехбарабанные. Барабаны лебедок могут быть гладкие и нарезные по винтовой линии.

В характеристике лебедок указывают: тяговое усилие на последнем слое навивки каната, тс; диаметр каната, мм; диаметр барабана, мм; число слоев навивки каната на барабан; канатоемкость барабана (длина каната, нама­тываемого на барабан), м; скорость наматывания каната, м/ч.

Лебедки с ручным приводом (рис. 2.42, а). В настоящее время их применяют только в тех случаях, когда не тре­буется большой скорости подъема, например на вантах, для оттяжки груза.

Тяговое усилие лебедок с ручным приводом 500, 1000, 2000, 3000, 5000, 7500 и 10 000 кгс.

Лебедка состоит из двух щек 4, соединенных стяж­ными болтами 3, образующими станину лебедки. В ста­нине установлена ось, на которой свободно вращается барабан 5.

На барабан насажено большое зубчатое колесо 2. Приводной вал лебедки приводится во вращение руко­яткой 1. Чтобы предупредить опускание поднимаемого груза, на лебедке имеется храповое колесо 6 с собачкой.

При работах, связанных с подъемом и перемещением оборудования, применяют ручные рычажные лебедки (рис. 2.42, б) с тяговым усилием 1, 5 и 3 тс. Техническая характеристика таких лебедок приведена в табл. 2.17.

Лебедки с машинным приводом. В качестве привода в таких лебедках применяют электродвигатели и двига­тели внутреннего сгорания. Наибольшее применение находят лебедки с электрическим приводом. Электри­ческая подъемная лебедка ПЛ-5-61 с тяговым уси­лием 5 тс показана на рис. 2.42, в. Канатоемкость бара­бана лебедки 450 м, на барабан может быть навито 5 слоев каната диаметром 21,5 мм.

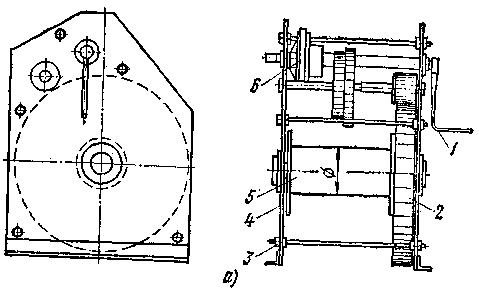

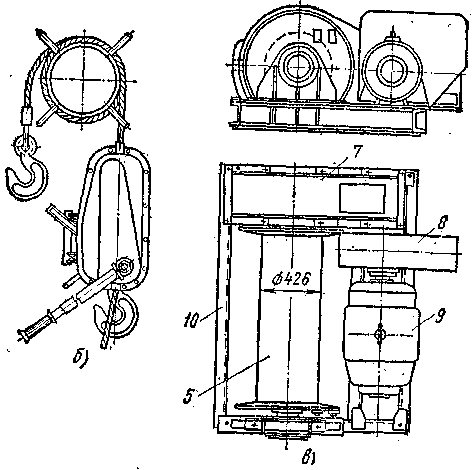

Рис. 2.42. Лебедки: а- с ручным приводом, б- ручная рычажная, в- электрическая подъёмная, 1- рукоятка, 2- большое зубчатое колесо, 3 – стяжные болты, 4- щёки, 5 – барабан, 6- храповое колесо с собачкой, 7- редуктор, 8- тормозное устройство, 9 – электродвигатель, 10 — металлическая рама

Вращение на барабан 5 от электродвигателя 9 пере­дается посредством зубчатых колес редуктора 7.

Техническая характеристика ручных рычажных лебедок

Таблица 2.17

Показатели	Лебедки с тяговым усилием, тс
	1,5	3
Максимальная масса поднимаемого груза	1,5	3
Подача каната тяговым механизмом за двойной ход рычага, мм	32	40-72
Длина рабочего каната, м	20	15
Диаметр каната, мм	12	16,5
Число рабочих, обслуживающих ле­бедку	1-2	1-2
Наибольшее усилие на рычаге, кгс	35	35
Масса лебедки с канатом, кг	34	54,5
Тип каната	ТК 7X19 с металлическим сердечником (ГОСТ 3067-66)

Лебедки, в которых передача вращающего момента осуществляется фрикционными муфтами или ленточными фрикционами, называются фрикционными. Такие лебедки применяют для подтаскивания грузов. Ими оборудуют временные небольшие подъемные устройства на строи­тельных работах. Использовать их на монтажных рабо­тах дли, подъема груза запрещается.

Чтобы лебедки не смещались в рабочем положении, их рамы закрепляют канатом к стационарному якорю или к конструкциям здания, либо укрепляют грузом, укладываемым на раму. Закрепление лебедки рассчиты­вается.

Отводной блок необходимо располагать от оси бара­бана лебедки на расстоянии, равном не менее 20 длинам барабана. При этом отводной блок должен располагаться перпендикулярно середине продольной оси барабана.

До начала работы стальной канат должен быть на­дежно закреплен на барабане, длина его намотки на барабан должна составлять не менее 1,5 витков. Во время работы следят за правильным наматыванием каната на барабан. Он должен ложиться на барабан ровными плотными рядами, при подходе к барабану распола­гаться по площадке горизонтально и перпендикулярно оси барабана.

Как правило, лебедки крепятся к якорям, но при ведении монтажных работ внутри цеха в качестве якорей используют строительные конструкции цеха (здания).

Рис. 2.43. Схемы закрепления лебедок: а — за колонну, б— за ригель, в — за кирпичную стену

Место расположения лебедки и способы ее крепления указывают в проекте производства работ. Причем места крепления за строительные конструкции согласовывают с проектной организацией.

На рис. 2.43 показаны схемы закрепления лебедок за железобетонную колонну, железобетонный ригель и кирпичную стену. В большинстве случаев лебедки крепят отдельным куском каната. Канат закрепляется за опору, а затем обхватывает всю раму лебедки. Если лебедку устанавливают непосредственно на земле, то под ее раму помещают деревянные подкладки, чаще всего шпалы.

При креплении лебедки за железобетонные колонны на углах Колонны ставят прокладки из труб или досок, которые предохраняют канат от острых углов колонны. Так же предохраняют канат и при креплении лебедки за железобетонный ригель. Все канаты, которыми кре­пится лебедка, рассчитывают.

Электрические и ручные лебедки, применяемые при монтаже, должны иметь зубчатую передачу. Не допус­кается применять лебедки с фрикционной или ременной передачей.

Лебедки с ручным приводом разрешается применять при наличии исправного, автоматически действующего грузоупорного тормоза или «безопасной рукоятки», пред­ставляющих собой соединение в одно конструктивное целое рукоятки храпового устройства и тормоза.

При подъеме грузов одновременно двумя лебедками конструкции лебедок следует подбирать так, чтобы скорости навивания канатов на барабаны лебедок были одинаковые.

Грузоподъемность лебедок для подъема и опускания подъемных лесов и люлек должна соответствовать рас­четным нагрузкам. Лебедки необходимо оборудовать двой­ными тормозными устройствами с безопасными руко­ятками.

Движение отдельных канатов при подъеме и опуска­нии подъездных люлек должно быть свободным. Трение каната о выступающие конструкции не допускается.

Все лебёдки, которые применяют при монтаже обору­дования, должны находиться в исправном состоянии и быть освидетельствованы и испытаны статической нагруз­кой, на 10% превышающей грузоподъемность лебедки.

К работе с лебедками, особенно с машинным приво­дом, допускаются только специально подготовленные рабочие. Работать с лебедками, у которых обнаружены неисправности (например, не держит тормоз, поломаны зубья зубчатых колес), запрещается.
