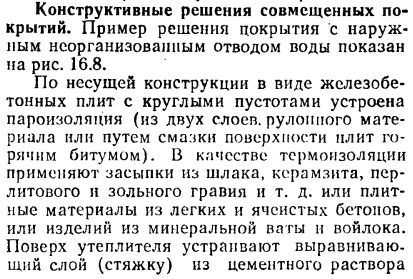

Конструктивне рішення суміщених покриттів житлових будівель.
Варіант № 7
1.Основні положення і поняття МКРБ: модулі, координаційні осі,прив'язки.
2.Перекриття з приміщенням виробів з деревини. Деталі обпирання балок на зовнішні і внутрішні кам'яні стіни.

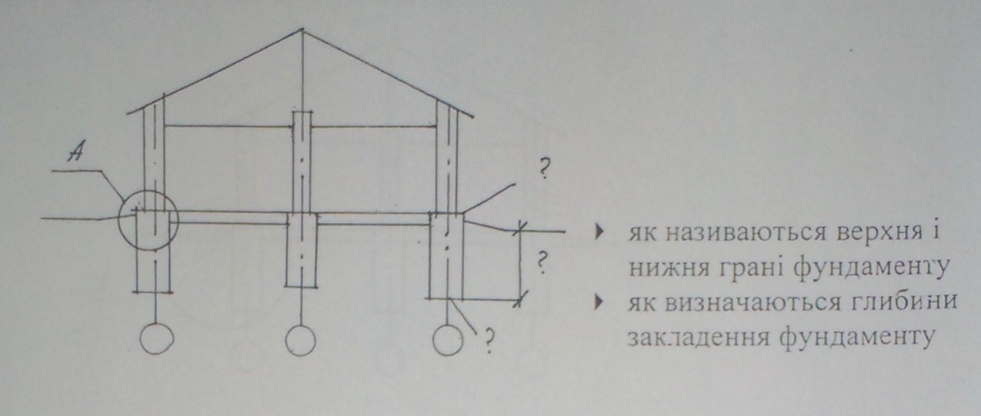

3.Дайте конструктивне рішення вузла "А"
Модуль-умовна одиниця виміру для координації розмірів. За основний модуль прийнятий розмір в 100 мм. Похідним (укрупненим або дробовим) називається модуль, кратний основним чи становить частину його. Наприклад, такі модулі, як 600, 300 і 200 мм з відповідними позначеннями 6М, 3М і 2М, є укрупненими,модулі 50,20 і 10 мм з позначеннями 1/2 M, 1/5 M і 1/10 M-дробовими. Область застосування похідних модулів визначається СНиПом. Модуль, прийнятий для основних параметрів плану, називається планувальними.
Координаційна вісь-лінія, що визначає розташування основних несучих та огороджуючих конструкцій і членування плану будівлі на основні елементи.
Прив'язка- ув'язка розмірів конструктивних елементів та розмірів об'ємно-планувальних рішень, що дозволяє проектувати й будувати елементи будівлі тільки з деталей заводського виготовлення.
Дерев'яні перекриття складаються з дерев'яних балок і дерев'яних конструкцій між балочних заповненнях. Дерев'яні балки застосовують зазвичай прямокутного перерізу, розміри якого визначаються розрахунком. Висота балки повинна становити від 1/10 до 1/20 прольоту, що перекривається. Ширина балки не має такого великого значення для міцності, як висота, і звичайно приймається рівною 6 ... 12 см. дерев'яні балки перекривають проліт до 4,8 м. Балки заводять в спеціальні гнізда, залишені при кладці стін. Кінці балок антисептуют або обмазують бітумною мастикою (крім торця балки). При закріпленні на зовнішні стіни кінці балок додатково обгортають двома шарами рулонного гідроізоляційного матеріалу (толь, пергамін.). При закріпленні на внутрішні стіни два шари рулонного матеріалу підкладають під балку. Балки закріплюють у кладці стін за допомогою анкерів із смугової сталі. Балки анкерують, як правило, через одну. Зазори між стінками гнізда і балкою закладають розчином на глибину 40 ... 60 мм.
3.
Верхня грань фундаменту називається кордоном, нижня грань-подушкою.
Глибиною закладення фундаменту називається відстань від відмітки планування грунту до підошви фундамента. Глибина закладення фундаментів залежить від конструктивних особливостей будівлі (наявність або відсутність підвалів та ін.), значення й характеру навантажень на основу, глибини закладення фундаментів суміжних будівель, геологічних та гідрологічних умов ділянки (види грунтів , їх фізичний стан, наявність грунтових вод, їх позначки і коливання рівня), кліматичних особливостей району (глибина промерзання грунтів), а також від прийнятої конструкції фундаменту.
Варіант № 8
1.Поняття про несучий остів. Види несучих остовів.
2.Фома дахів.Горища. Елементи дахів. Основні елементи насланих крокв. Схеми насланих крокв при різних формах дахів.

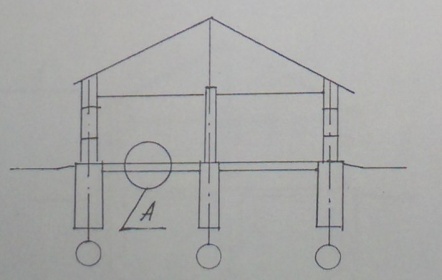

3. Дайте конструктивне рішення вузла "А"
1.Несущий остов - это совокупность конструктивных элементов (стены, колонны, фундаменты, балки, перекрытия) объединеных в единую систему, которая обеспечивают прочность, жесткость и устойчивость дома.
Виды несущего остова.
На данном этапе строительства частных домов существуют и применяются 3 вида несущих остовов:
Бескаркасный (стеновой) несущий остов
Каркасный несущий остов
Комбинированный несущий остов (неполный каркас)
2.Форми дахів: - односхила - двосхила -склепінчаста(сводчатая) -чотирьохсхила (вальмова) -трьохсхила -шатрова -мансарда - полущипцовая -пірамідальна - купольна -багатоскатна Горище:
Між дахом і горищним перекриттям утворюється простір зване горищем. Горище використовують для розміщення вентиляційних камер і каналів, розводок трубопроводів, машинного відділення ліфтів та ін.
У необладнаному стані горище, як правило, виконує функції складського приміщення. Якщо ж горище оброблений, він може служити робочим і житловим приміщенням. Горищне приміщення можна використовувати як житловий горище в тому випадку, якщо горищне приміщення досить добре обладнане, утеплено і на ньому влаштована мансарда. Наявність житлового горища сприяє збільшенню займаної будинком площі за рахунок скорочення протяжності фундаменту.
Елементи дахів: -несуча конструкція, що складається з дерев'яних балок, крокв або збірних ферм, що складаються з верхнього та нижнього поясів і укладеної між ними грати з скосів і підкосів - підстава під покрівлю - гідро-і теплоізоляційний шар; - покрівля.
Насланими називають крокви, основні елементи яких-кроквяні ноги - працюють як похило покладені балки. Довжина таких балок повинна бути не більше 6,5 (максимальна довжина стандартної ділової деревини). Таким чином, відстань між опорами, так як горизонтальна проекція балки, зазвичай приймається не більше 5 м.
3.
