3.Конструктивное решение узла.

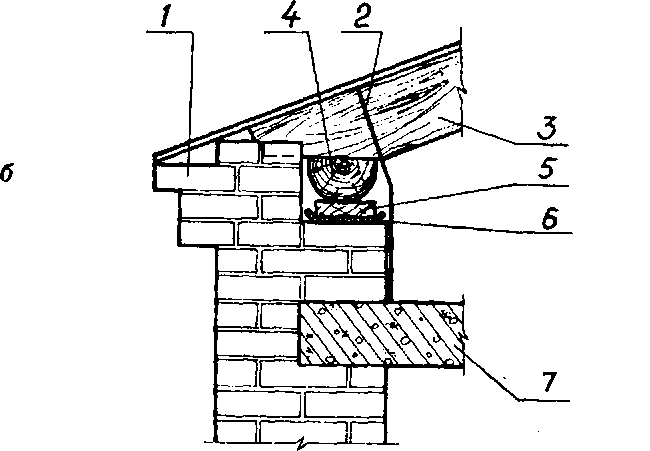

1 — карниз, 2 — скрепляющая проволока, 3 — стропила, 4 — мауэрлат, 5 — подкладка, 6 — рубероид, 7 — элемент перекрытия

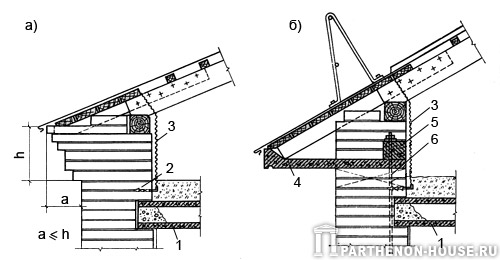

Венчающие карнизы кирпичных стен: а - кирпичный; б - из железобетонных плит; 1 - панель чердачного перекрытия; 2 - завершенный костыль; 3 - проволочная скрутка; 4 - железобетонная карнизная плита; 5 - анкерная железобетонная балка; б -анкер
Варіант 3
1.Основні та другорядні елементи будівлі.
К основным конструктивным элементам относятся: фундаменты, стены, каркас, перекрытия, крыши, внутренние санитарно-технические и электротехнические устройства.
К второстепенным конструктивным элементам относятся: полы, заполнения проемов, отделочные работы, прочие работы.
Фундамент – подземная часть здания, воспринимающая нагрузки от выше лежащих конструкций и передающая её на грунт.
Стены – вертикальные ограждения, защищающие помещение от воздействия внешней среды и отделяющие одно помещение от другого. Стены бывают наружные и внутренние, несущие и самонесущие.
Перегородки - ограждающие элементы, которые разделяют внутреннее пространство здания в пределах одного этажа на отдельные помещения. Перегородки опираются на перекрытия и на них передают собственную силу тяжести.
Перекрытия - горизонтальные конструктивные элементы, разделяющие здания на этажи и передающие нагрузки на стены и колоны. Разделяют: 1)Междуэтажные – разделяют в здании один этаж от другого. 2)Чердачне – отделяют верзние этажи от чердачного пространства. 3)Наподвальные – отделяют первый этаж от подвала.
Крыша - совмещает ограждающие и несущие функции и служит для защиты строения от атмосферных осадков и удаления их за его пределы.
Карнизом - называется верхняя часть наружной стены, выходящая за ее плоскость. Функциональным назначением карниза, помимо его декоративных качеств, является защита здания от воды, стекающей с крыши.
Если здание не имеет карниза, по периметру его крыши устраивается парапет.
Окно - проём, специально создаваемый в стене дома в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений.
Дверь - элемент конструкции, призванный обеспечить доступ или, наоборот, ограничить проникновение в замкнутое пространство.
Лестницы - служат для сообщения между этажами.
2. Прийоми забезпечення стійкості і просторової жорсткості каркасного і стінового несучих остовів. Діафрагми і ядра жорсткості і іх розташування у будівлях.
Общая устойчивость и пространственная жесткость здания зависят от взаимного сочетания и расположения конструктивных элементов, прочности узлов соединений и т.д. В зданиях с несущими стенами пространственная жесткость обеспечивается: 1)внутренними поперечными стенами, в том числе и стенами лестничных клеток, соединяющимися с продольными наружными стенами; 2)междуэтажными перекрытиями, связывающими стены и расчленяющими их по высоте на ярусы.
В каркасных зданиях пространственная жесткость обеспечивается: 1)совместной работой колонн, ригелей и перекрытий, образующих геометрически неизменяемую систему; 2)устройством между стойками каркаса специальных стенок жесткости; 3)стенами лестничных клеток, лифтовых шахт; 4)укладкой в перекрытии настилов-распорок; 5)надежными соединениями узлов.
Связи в зданиях со связевым каркасом определяют жесткость здания, устойчивость и перемещение в целом. В каркасных многоэтажных производственных зданиях решаются в виде сталежелезобетонных решетчатых элементовая (ж/б колонны связанные ригелем и решетками из прокатных уголков). Так же применяются связевые элементы в виде плоских ж\б сборных диафрагм и ядер жесткости, в виде сборных или монолитных ж\б коробчатых или кирпичных стволов. В гражданских зданиях применяют в качестве связей сборные ж/б плоские или двумерные диафрагмы и сборные или монолитные ж/б ядра жесткости. При высоте здания 150 м и больше переносят систему связей на периферию здания. Тем самым повышается общая жесткость здания за счет увеличения момента инерции поперечного сечения здания. Внешняя связевая система может быть в виде рам или ферм. Высотные здания со связевым каркасом имеют ядро жесткости для пропусков лифтов, лестниц, дымоходов, коммуникаций и т. д. По статической схеме связевые элементы всех видов представляют собой консольный стержень, жестко закрепленный в фундамент. Связевые элементы можно объединить жесткими из их плоскости горизонтальными конструкциями в виде ферм, рам. В этом случае совместная работа вертикальных и горизонтальных связей приводит к образованию пространственной рамной конструкции. Колонны в зданиях со связевым каркасом в работе на горизонтальную нагрузку практически не участвуют, а узлы соединения ригелей с колоннами могут решаться в виде шарниров, что отвечает принципу работы по горизонтальным нагрузкам исключительно связевых элементов. На практике узлы соединения ригелей с колоннами в связевом каркасе делали многие годы у нас в стране таким образом, чтобы узел мог воспринимать ограниченный изгибающий момент, обеспечивая тем самым сохранение геометрической неизменяемости здания в процессе монтажа сборных конструкций и передачу горизонтальных усилий диском перекрытий на связи.
