Основные элементы системы водоснабжения

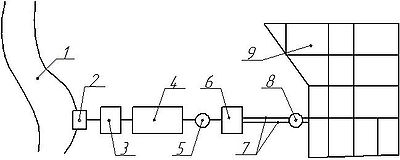

Принципиальная схема водоснабжения: 1 — источник водоснабжения, 2 — водоприемное сооружение, 3 — насосная станция I подъема, 4 — очистные сооружения, 5 — резервуар чистой воды, 6 — насосная станция II подъема, 7 — водоводы, 8 — водонапорная башня, 9 — водораспределяющая сеть

Система водоснабжения (населенного места или промышленного предприятия) должна обеспечивать получение воды из природных источников, ее очистку, если это вызывается требованиями потребителей, и подачу к местам потребления. Для выполнения этих задач служат следующие сооружения, входящие обычно в состав системы водоснабжения:

• водозаборные сооружения, при помощи которых осуществляется прием воды из природных источников,

• водоподъемные сооружения, то есть насосные станции, подающие воду к местам ее очистки, хранения или потребления,

• сооружения для очистки воды,

• водоводы и водопроводные сети, служащие для транспортирования и подачи воды к местам ее потребления,

• башни и резервуары, играющие роль регулирующих и запасных емкостей в системе водоснабжения.

В зависимости от местных природных условий и характера потребления воды, а также в зависимости от экономических соображений схема водоснабжения и составляющие ее элементы могут меняться весьма сильно. Большое влияние на схему водопровода оказывает принятый источник водоснабжения: его характер, мощность, качество воды в нем, расстояние от него до снабжаемого водой объекта и т. п. Иногда для одного объекта используется несколько природных источников.

Поверхностные источники водоснабжения

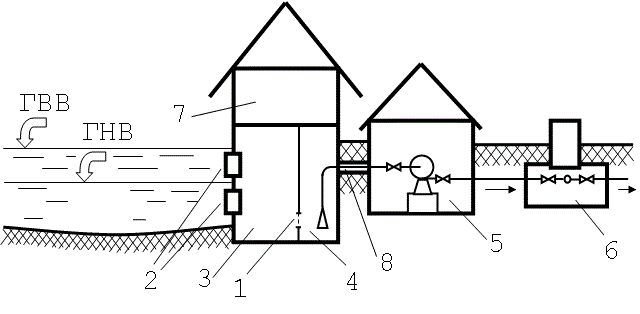

Рис. 2-2. Схема берегового водозабора.ГВВ, ГНВ – горизонты высоких и низких вод; 1 – окна, перекрываемые сетками; 2 – водоприемные окна; 3 – приемная камера; 4 – всасывающая камера; 5 – насосная станция первого подъема; 6 – камеры переключений; 7 - служебный павильон; 8 – галерея.

Водозаборные сооружения поверхностных вод (две круглые башни) на берегу Волги в г. Кстово

Поверхностные источники для водоснабжения подразделяются на:

• Речные — водоотбор из реки;

• Водохранилищные — водоотбор из водохранилища;

• Озерные — водоотбор из озера;

• Морские — водоотбор из моря.

Для поверхностных источников выделяют, следующие виды водозаборных сооружений[1]:

• Береговые водозаборные сооружения применяются при относительно крутых берегах реки, представляет собой бетонный или железобетонный колодец большого диаметра, вынесенный передней стенкой в реку. Вода поступает в него через отверстия, защищенные решётками, а затем проходит через сетки, осуществляющие грубую механическую очистку воды.

• Русловые водозаборные сооружения применяются обычно при пологом береге, имеют оголовок, вынесенный в русло реки. Конструкции оголовков весьма разнообразны. Из оголовка вода подаётся по самотёчным трубам к береговому колодцу; последний часто совмещен с насосной станцией первого подъёма.

• Плавучие водозаборные сооружения — это понтон или баржа, на которых устанавливаются насосы, забирающие воду непосредственно из реки. На берег вода подаётся по трубам (с подвижными стыками), уложенным на соединительном мостике.

• Ковшовые водозаборные сооружения. Вода поступает из реки сначала в расположенный у берега ковш (искусственный залив), в конце которого размещается собственно В. с. Ковш используется для осаждения наносов, а также для борьбы с ледовыми помехами — шугой и глубинным льдом.
