2.18 Построение набора цифровых полосовых фильтров с прореживанием по частоте: пирамидальная структура.
В классе КИХ-цепей:
М=8.

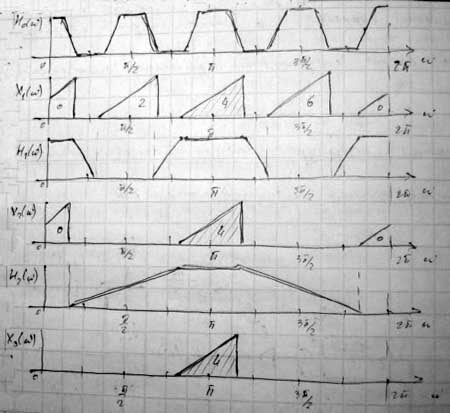

Рассмотрим преобразование спектра входного сигнала при выделении 4-ого частотного канала
(у4 (n)).

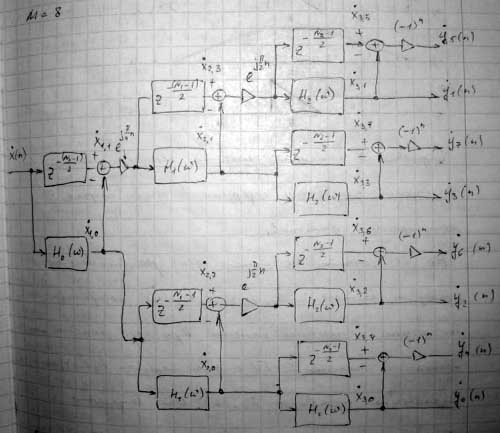

Цифровая 8 канальная система частотной селекции включает 3 ступени преобразования и содержит в общем случае 7 полуполосных фильтров.
На 1 ступени входной сигнал x(n) расщепляется на 2 последовательности данных: x1,0(n) и x1,1(n), содержащих соответственно четные и нечетные каналы. При этом достаточно использовать только 1 полуполосный ГФ с функцией передачи Н0(ω), непосредственно выделяющей составляющую x1,0(n). Для выделения x1,1(n) достаточно воспользоваться свойствами антисимметричности ИХ полуполосного фильтра. Полученную на его выходе последовательность x1,0(n) вычесть из входного сигнала x(n), задержанного на половину длины импульсной характеристики полуполосного ГФ с функцией передачи Н0(ω).
Заметим, что спектр сигнала x1,1(n) отличается от спектра сигнала x1,0(n) сдвигом по частоте частотных каналов на Δω=π/4, поэтому если выполнить трансформацию спектра сигнала x1,1(n) на величину Δω=π/4, то последующая его обработка будет аналогичной обработке сигнала x1,0(n).
Нетрудно увидеть (см. схему), что на второй ступени преобразования описанная выше структура алгоритма разделения частотных каналов на четные и нечетные повторяется для каждой из двух входных последовательностей. А на третьей ступени преобразования для окончательного разделения двух оставшихся полос используются предельно простые полосовые СФ с функцией передачи Н2(ω), которая также отвечает свойству полуполосности.
Оценим затраты на реализацию этой структуры. Вычислительные затраты складываются из двух составляющих – 1) затраты на квадратурную комплексную модуляцию;
2) затраты, связанные с реализацией полуполосных ГФ.
VПФ=2*М*(1+1/2+1/4+...+2/M) + Σ 2i * Ni/υi ,
где m=log2M, Ni и υi – порядок i-ого полуполосного ГФ и коэффициент прореживания его ИХ.
Поскольку на последующей ступени преобразования вместо операции умножения используется операция (-1)n, а на предыдущей ступени преобразования фактически выполняется умножение на комплексную величину вида: 1+j*0; -1+j*0; 0+1*j; 0-1*j, то общие затраты на модуляцию равны М.
Отметим, что отношение Ni/υi= N0/υ0 для i от 1 до m-1, так как на каждой последующей ступени преобразования с одной стороны коэффициент прореживания υi уменьшается в 2 раза, а с другой стороны Ni тоже уменьшается в 2 раза, так как в 2 раза расширяется переходная зона АЧХ.
Можно показать, что υ0 определяется соотношением
υ0=М/2
следовательно, Ni/υi= 2*N0/М.
VПФ=М + 2*N0/М *(1+2+4+...+M/2)= М + 2*N0/2*(1+1/2+1/4+...+2/M)=M+2*N0≈2*N0 (при N0>>M)
Вывод: общие затраты не зависят от числа каналов при N0 >> M
В классе БИХ-цепей:

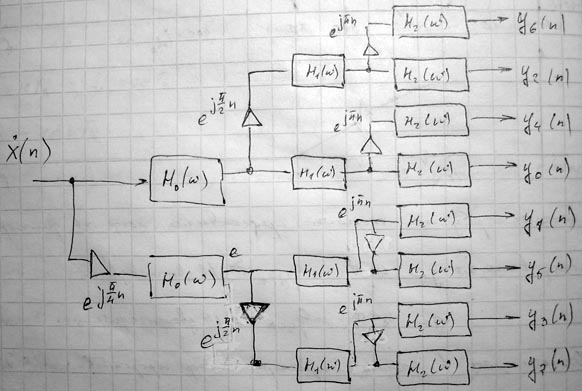

Рассмотрим построение набора из М полосовых БИХ-фильтров с однотипными ЧХ:
М=8
В рамках данной пирамидальной структуры каждая ветвь, соединяющая некоторый вход с некоторым к-ым выходом (к = от 0 до 7) включает одну и ту же последовательность элементарных ЦГФ, которая заканчивается наипростейшим СФ, имеющим как правило 3 порядок. Отличие состоит в использовании соответствующей каждому выходному каналу последовательности квадратурных модуляторов.
