8. Нормативные и расчётные сопротивления сталей.
Нормативное сопротивление принимается равным наименьшему контролируемому значению (пределу текучести или условному пределу текучести σ0.2.
Расчётное значение сопротивления: Rs=Rs,n/γc
γc – коэфф. надёжности по арматуре (зависит от класса арматуры)
Rs,n – нормативное сопротивление стали растяжению.
9. Сцепление арматуры с бетоном. Анкеровка арматуры.
Арматуру применяют: в качестве ненапрягаемой рабочей: А400, А500, В500; в качестве поперечной в каркасах и в сетках: А240, А300, А400, В500; в качестве напрягаемой: А600, А800, А1000, Вр1200-Вр1500, К1400, К1500; для монтажных петель: А240 (мягкая сталь).
Сцепление арматуры с бетоном – фундаментальное свойство обеспечивающее существование ж/б при помощи: а) защемления за бетон выступов на поверхности арматуры, б) трения, в)склеивания геля с арматурой.
При выдергивании стержня усилие с арматуры на бетон передается через касательные напряжения: τc,m=N/(π*d*lan); (2,4..4 МПа – гладкая арматура, ≈7 МПа – арматура периодичного профиля).
Анкеровка арматуры.
Анкеровка – закрепление концов арматуры в бетоне для восприятия каких-либо усилий.
Виды анкеровки:
а)ненапрягаемая арматура:
- для арматуры периодического профиля обеспечивается силами сцепления самой арматуры, анкерные устройства применяются редко;
-
для гладкой арматуры с помощью сил
сцепления недостаточно, поэтому на
концах устраивают лапки, крюки, петли,
приваривают поперечные стержни,
.
б) напрягаемая арматура: применяют анкерные устройства:
-
коротыши (временные)
;
обжатое кольцо (в холодном состоянии)
;
высаженная головка
;
спиральный анкер
;
инвентарные зажимы (многократное
использование)
.
10. Усадка и ползучесть жб.
Усадка – объёмное изменение размеров бетона.

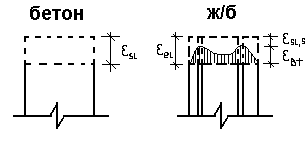

Арматура препятствует свободной усадке бетона (усадка и набухание ЖБ примерно в 2р ниже чем бетона), что ведёт к возникновению начальных напряжений, растягивающих в бетоне и сжимающих в арматуре.
При большом количестве арматуры возникают усадочные трещины. Влияние усадки снижается путём устройства деформационных швов и применением температурно-влажностоной обработки.
Ползучесть – усадка бетона в направлении действия силы.
Арматура препятствует свободной деформации ползучести, вследствие сцепления арматуры с бетоном при продолжительном действии нагрузки ползучесть приводит к перераспределению напряжений между арматурой и бетоном. С течением времени напряжения в бетоне уменьшаются а в арматуре без преднапряжения увеличиваются.
«+» ползучести: в центрально-сжатых элементах обеспечивается полное использование прочности арматуры, в статически неопределимых системах смягчается концентрация напряжений.
«-»: в сжатых элементах увеличивает эксцентриситеты и снижает несущую способность, в изгибаемых элементах ведёт к увеличению прогиба, в преднапрягаемых элементах ведёт к потерям преднапряжения.
