5. Виды, классы и марки бетонов.
Бетон различают по следующим признакам:
а) по виду вяжущего: цементные, известковые, полимерные;
б) по структуре: плотные, крупнопористые, поризованные, ячеистые;
в) по виду заполнителя: на плотных, на пористых, на специальных;
г) по крупности заполнителя: мелкозернистые (до 10мм), крупнозернистые (больше 10мм);
д) по условиям твердения: естественного твердения, пропаренный при атмосферном давлении, автоклавные.
е) по отношению воды к цементу: W/C≈0,2; жесткая бетонная смесь (0,3..0,4), пластичная бетонная смесь (0,5..0,6).
Структуру бетона можно представить в виде пространственной решетки из целостного камня в которой расположены зерна песка и крупного заполнителя. К бетону не применимы классические теории прочности, т.к. это не однородный материал.
Для бетонных и железобетонных конструкций следует предусматривать бетоны следующих классов и марок:
а) классов по прочности на сжатие:В10..В60 (шаг 5); обеспеченность класса 95%;
б) классов по прочности на осевое растяжение: Bt0,8..3,2 (шаг 0,4)
в) марок по морозостойкости: F25..F500;
г) марок по водонепроницаемости: W2..W12 (шаг 2, показывает давление воды в 0,1МПа);
д) марок по средней плотности Д200..Д5000 (среднее значение объемной массы).
6.Классы арматурных сталей. Области их применения.
Виды арматуры: 1).по условию работы: рабочая (устанавливается по расчёту и воспринимает основные усилия),конструктивная (без расчёта по конструктивным требованиям и воспринимает неучтённые расчётом усилия),монтажная (воспринимает монтажные усилия и устанавливается по технологическим требованиям). 2).по способу изготовления: горячекатаная (стержневая d=6-40 мм), термо-механически упрочненная ( стержневая d=6-40 мм), холоднодеформированная (проволочная d=3-12 мм). 3). по внешнему виду: гладкая, периодического профиля. 4). по профилю: гибкая, жёсткая ( из прокатных профилей). 5). по способу применения: ненапрягаемая, напрягаемая. 6). по материалу: металлическая, неметаллическая.
Арматурные стали разделяют на классы с одинаковыми прочностными и деформационными характеристиками. В одном классе могут быть стали разного хим. состава.
А: для горячекатаной и термоупрочненной арматуры (гладкая): А240 (А-I), А300 (А-II), А400 (A-III) (d=6-40 мм); А500, А600 (А-IV) (d=10-40 мм); А800 (A-V), А1000 (А-VI)
(d=10-32 мм).
В: холоднотянутая: В500 (Вр-I) (d=3-12); (Вр1200 d=8, Вр1300 d=7, Вр1400 d=4,5,6, Вр1500 d=3) – Вр – II.
К: канатная арматура: К1400 15 мм (К-7), К1500 6,9,12 мм (К-7), К1500 14 мм (К-19)
цифра в обозначении класса является нормативным значением сопротивления арматуры растяжению.
7. Механические свойства арматуры.

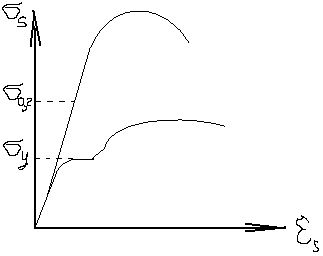

1).Характеристики прочности и деформаций.
2).Пластические св-ва, характеризуются относительным удлинением при испытании на разрыв. 3).Свариваемость, характеризуется надёжностью, отсутствием трещин и дефектов в швах (термически упрочнённые стали нельзя сваривать).4). Хладноломкость-склонность к хрупкому разрушению под нагрузкой при низких температурах (ниже 30о). 5).Геологические св-ва, характеризуются ползучестью и релаксацией (релаксация-уменьшение напряжений с течением времени при постоянной величине деформации; ползучесть – усадка бетона в направлении действия силы).6). Усталостное разрушение наблюдается при действии многократно повторяющейся нагрузке (термически упрочнённые стали имеют более низкую несущую способность).
